Испытательный центр ТБМ

Процесс проведения испытаний различной продукции является одним из важнейших, а зачастую и единственным способом подтверждения соответствия продукции требованиям стандартов и соответственно критериям качества.

Испытания продукции проводят на различных этапах производства:

• на стадии разработки проекта;
• на стадии подготовки производства;
• на стадии изготовления опытной партии;
• на стадии серийного производства;
• на стадии подготовки продукции к сертификации;

В процессе проведения испытаний, проверяется не только работоспособность изделия, но и правильность подбора материалов и технологических процессов изготовления.

Цели и задачи ИЦ ТБМ

Для ТБМ, являющейся крупнейшей фирмой в сфере реализации строительной продукции, с достаточно большой номенклатурой товаров, наличие собственной лаборатории необходимо для реализации следующих задач:

• Проведение входного контроля фурнитуры и комплектующих необходимых для изготовления оконных и дверных блоков из различных материалов при выборе поставщика для Компании
• Проведение периодических, типовых и иных видов испытаний продукции собственного производства и продаваемых под собственными марками;
• Оказание дополнительной услуги клиентам - как проведение предсертификационных испытаний оконно-дверных конструкций.

Идея создания собственного испытательного центра существовала давно. В 2011 году она, наконец, была реализована. При тесной поддержке Органа по сертификации оконной и дверной технике, Испытательного центра "Замок" был создан свой "Испытательный центр", полное название которого "Испытательный Центр «О.Д.Ф. - ОКОН, ДВЕРЕЙ и ФАСАДОВ», сокращенное - ИЦ «О.Д.Ф.».

Основная цель его создания - подтверждение соответствия продаваемой продукции требованиям стандартов и критериям качества.

Оборудование ИЦ ТБМ

Стенд для испытаний на воздухо-, водонепроницаемость

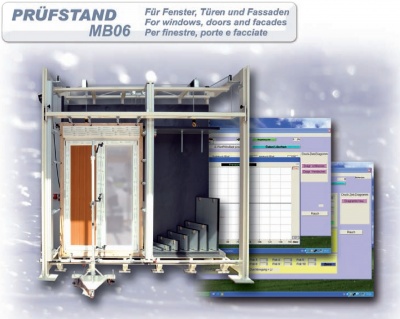

Стенд HOLTEN тип MB06 (Германия) предназначен для проведения испытаний на воздухонепроницаемость, водонепроницаемость, ветровую нагрузку и определения сопротивления теплопередаче оконных и дверных блоков.

Стенд предназначен для проведения испытаний на соответствие национальным стандартам РФ:

• ГОСТ 26602.1-99 БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ. Методы определения сопротивления теплопередаче.
• ГОСТ 26602.2-99 БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ. Методы определения воздухо- и водопроницаемости.
• ГОСТ 26602.5-99 БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ. Методы определения сопротивления ветровой нагрузке.

Так и для проведения испытаний на европейские нормы:

• Воздухонепроницаемость по DIN EN 1026 Окна и двери. Воздухонепроницаемость. Метод испытания
• Водонепроницаемость по DIN EN 1027 Окна и двери. Водонепроницаемость. Метод испытания
• Ветровая нагрузка по DIN EN 12211 Окна и двери. Сопротивление ветровой нагрузке. Метод испытания
• Сопротивление теплопередачи по DIN EN ISO 12567-1 Характеристики тепловые окон и дверей. Определение коэффициента теплопередачи с помощью горячей камеры. Часть 1. Окна и двери в сборе

Конструкция представляет собой стенд размером 3 x 3,5 x 0,6 м выполненная из стали.

Максимальное давление ± 4000 Па, расход воздуха до 100 м³/час.

Управление и автоматический контроль процесса испытания с помощью ПК.

Представлена система управления R650-400 (проверочное давление, расход воздуха, температура воздуха, расход воды, пульсация, климатическая камера, влажность, относительный и абсолютный прогиб предмета испытания и т.д.) со следующими функциями:

• сохранение и отображение параметров испытаний на ПК;
• разработка и сохранение автоматических процессов испытаний;
• метод регулировки энергетического блока может быть изменен в процессе испытания и подобран под объект испытания.

Температурная камера имеет диапазон регулирования по температуре от -30^oС до +60^oС.

Температурные режимы программируются и регистрируются с помощью ПК.

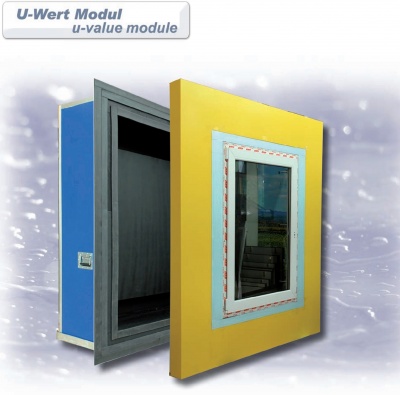

Определяется сопротивление теплопередаче ограждающей конструкции.

Время необходимое для проведения испытания около 8 часов.

Стенд для испытаний на механические нагрузки

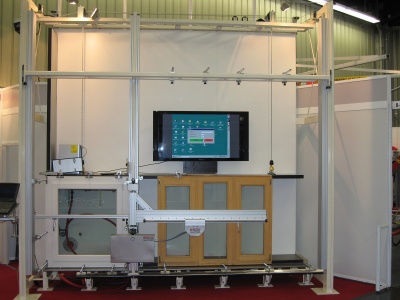

Стенд 'HOLTEN тип DFM (Германия) предназначен для испытаний оконной и дверной фурнитуры на механические нагрузки и безотказность (циклы открывания-закрывания).

Стенд предназначен для проведения испытаний на соответствие национальным стандартам РФ:

• ГОСТ 30777-2001 УСТРОЙСТВА ПОВОРОТНЫЕ, ОТКИДНЫЕ И ПОВОРОТНО-ОТКИДНЫЕ ДЛЯ ОКОННЫХ И БАЛКОННЫХ ДВЕРНЫХ БЛОКОВ. Технические условия.
• ГОСТ 538-2001 ИЗДЕЛИЯ ЗАМОЧНЫЕ И СКОБЯНЫЕ. Общие технические условия.

Так и для проведения испытаний на европейские нормы:

• EN 1191 Окна и двери. Сопротивление повторному открыванию и закрыванию. Метод испытания
• EN 12400 Окна и пешеходные двери. Механическая прочность. Требования и классификация

DFM модуль монтируется на отдельную раму. Управление осуществляется с помощью ПК.

Возможно, проводить испытания фурнитуры на продолжительность функционирования для поворотно-откидных, поворотных и откидных оконных и балконных блоков, фурнитуры для сдвижных дверей.

Для DFM модуля имеются следующие ограничения:

• минимальная ширина створки 1000 мм
• максимальная ширина створки 1600 мм
• максимальный вес створки 100 кг

Камера соляного тумана

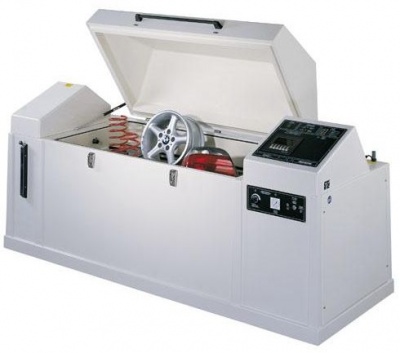

Камера соляного тумана LIEBISCH (Германия) предназначена проведения испытаний покрытий оконной фурнитуры на коррозионную стойкость, то есть на воздействие соляного тумана и конденсирующейся влаги, согласно национальным и международным стандартам.

Камера предназначены для проведения испытаний на соответствие национальным стандартам РФ:

• ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические органические. Общие требования.
• ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические органические. Методы контроля.
• ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические органические. Общие требования к выбору.
• ГОСТ 9.308-85 ЕСЗКС. Покрытия металлические и неметаллические органические. Методы ускоренных коррозионных испытаний.
• ГОСТ 9.401-91 ЕСЗКС. Покрытия лакокрасочные. Общие требования и методы
• коренных испытаний на стойкость к воздействию климатических факторов.

Испытательная камера Liebisch S 1000 A-TR специально разработана для проведения испытаний в условиях соляного тумана на коррозионную устойчивость, в соответствии европейскими и американскими нормами:

• DIN EN ISO 9227 Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане
• ASTM B117 Standard Practice for Operating Salt Spray (Fog) Apparatus.

Камера соляного тумана выполнена с вертикальной загрузкой, оснащается автоматическим управлением с помощью программного и технического обеспечения CorroControl.

Методики испытаний запрограммированы и сохранены в памяти, методики могут быть изменены под необходимые требования и последовательность.

Сегменты программ испытаний: соляной туман, вывод тумана из камеры, охлаждение, сухой нагрев.

Корпус и внутренняя камера изготовлены из высококачественной полиэфирной смолы армированной стекловолокном, внешний размер камеры 2,6 x 1,12 x 1,21 м, внутренний объем - 1000 л. Максимальна загрузка испытываемых образцов до 100 кг.

Универсальная разрывная машина

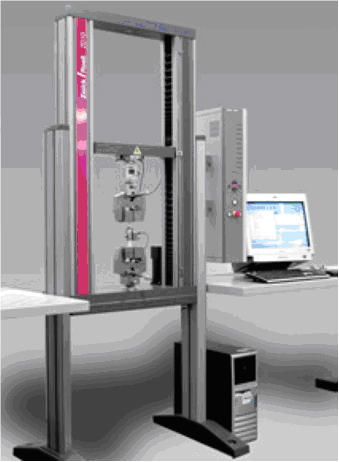

Универсальная разрывная машина Zwick (Германия) предназначена для проведения механических испытаний фурнитуры на разрыв, сжатие и изгиб.

Машина Zwick Z020 предназначена для проведения испытаний на соответствие национальным стандартам РФ:

• ГОСТ 30777-2001 УСТРОЙСТВА ПОВОРОТНЫЕ, ОТКИДНЫЕ И ПОВОРОТНО-ОТКИДНЫЕ ДЛЯ ОКОННЫХ И БАЛКОННЫХ ДВЕРНЫХ БЛОКОВ. Технические условия.
• ГОСТ 538-2001 ИЗДЕЛИЯ ЗАМОЧНЫЕ И СКОБЯНЫЕ. Общие технические условия.

Так же данную машину можно применять для различных других испытаний на растяжение, сжатие, сдвиг продукции и изделий из черных и цветных металлов, твердых пластмасс, деревянных изделий и подобных материалов. Максимальное усилие Fmax 20 кН,

Машина поставляется с программным обеспечением testXpert на русском языке со следующими функциями:

• установка и создание методов испытаний;
• выполнение испытания;
• анализ результатов;
• распечатка протоколов испытаний.
