Компания VHS производит для Компании ТБМ оконную фурнитуру под торговой маркой Elementis. Обе Компании заинтересованы в представлении на рынке качественного продукта и поэтому много внимания уделяется совершенствованию продукта.

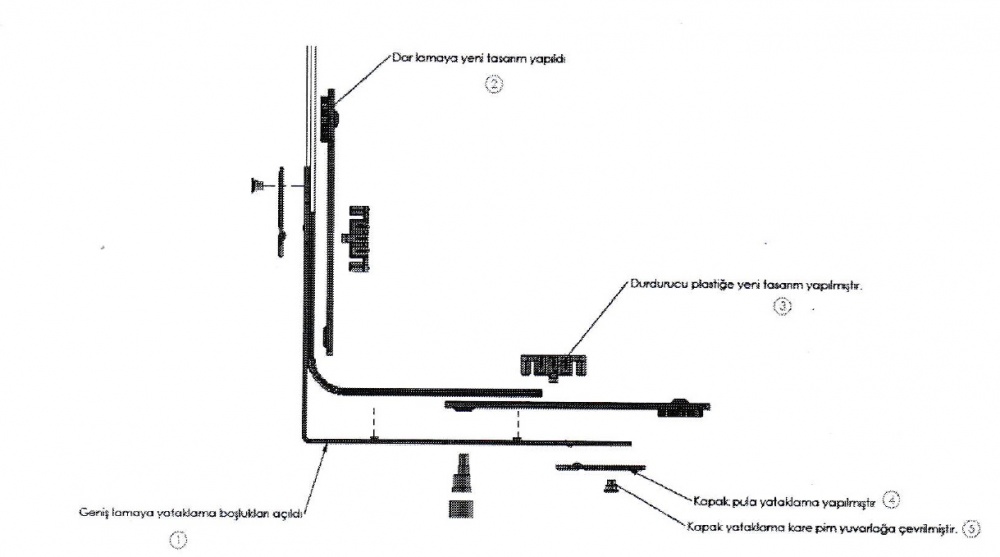

Изменения в угловой передаче:

1 - Изменена верхняя шина угловой передачи VCD для более корректного хода нижней шины.

2 – Изменена нижняя шина, для более плавного хода.

3 – Изменена форма фиксатора в фурнитурном пазу для чёткой фиксации и свободного перемещения нижней шины.

4 – Изменена перекрывная пластина. Расширен паз для более свободного перемещения пластины.

5 – Изменена форма штифта фиксирующего перекрывную пластину. Штифт из квадратного сделали круглым.


Изменения в угловой передаче Elementis2.jpg

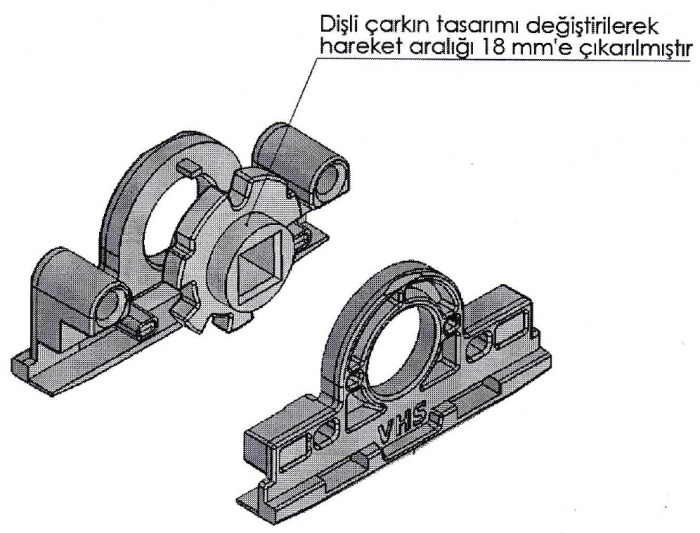

Изменения в редукторе основных запоров


Изменена конструкция шестерни редуктора, за счёт этого ход цапф увеличился с 15,5 мм до 18 мм. Это позволило увеличить ход цапф на последней цапфе среднего запора с 13,5 мм. до 15,5 мм. при этом цапфа полностью заходит в ответную планку.


Изменение редуктора основных запоров Elementis2.jpg


Пахомов Алексей
