Как переделать поворотное окно в поворотно-откидное

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
4

Иногда бывает, что люди заказывают окна с поворотными створками для удешевления общей стоимости заказа, но через некоторое время поразмыслив и поэксплуатировав такие окна понимают, что им необходимы поворотно-откидные створки. Если Вы решили самостоятельно заменить поворотную фурнитуру на поворотно-откидную, то необходимо знать:

Povorot stvorka.jpg
  • название производителя оконной фурнитуры, чтобы приобрести только недостающие комплектующие (поворотно-откидной запор, угловой переключатель, поворотно-откидные ножницы, средние запоры, шпингалет и т.д.), тогда как нижняя петлевая группа и верхняя петля на раме останутся прежними и отпадет необходимость устанавливать новые петли по специальным шаблонам;
  • название профиля и размеры створки по фальцу створки – ширина и высота, т.к. ряд элементов оконной фурнитуры зависит от этих значений;

После того, как Вы приобретете комплектующие для самостоятельной переделки окна, необходимо будет в закрытом положении поворотного окна снять декоративную накладку верхней петли на раме, вынуть штифт из верхней петлевой группы путем надавливания на него сверху и вытягиванием штифта снизу например пассатижами. Если на вашей створке установлен накладной средний прижим, то необходимо будет также снять и с него декоративную накладку и открутить крепеж с рамной части. После этого необходимо перевести ручку в положение открыто, придерживая створку рукой во избежание вываливания от порыва ветра или под собственным весом.

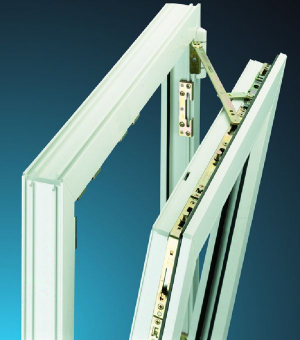

Povorot stvorka1.jpg

Сняв створку необходимо открутить оконную ручку, положить створку на стол наружной стороной кверху и открутить все элементы на створке за исключением нижней петли на створке. Далее согласно монтажной инструкции (можно получить у продавца фурнитуры) прикрутить в определенной последовательности фурнитуру. Во время установки фурнитуры понадобится обрезать поворотно-откидной запор и поворотно-откидные ножницы под размер окна, это можно будет сделать путем спиливания ножовкой по металлу или УШМ. При закручивании саморезов в профиль ПВХ желательно на шуруповерте установить минимальную силу затягивания во избежание прокручивания самореза в профиле. Саморезы необходимо использовать размером 3,9х25 или 4х25. При установке фурнитуры на створку убедитесь, что все элементы фурнитуры у Вас находятся в своем среднем (центральном) положении, т.к. от этого будет зависеть работоспособность фурнитуры.

После навешивания створки на раму необходимо прикрутить ответные части на раму. При повороте ручки из среднего положения в закрыто цапфы на фурнитуре движутся: для правой створки - по часовой стрелке (вид изнутри), для левой створки - против часовой стрелки (вид также изнутри). Отмечаем на створке карандашом положение цапфы в закрытом положении (все цапфы), потом притворяем створку и переносим метки на раму, теперь будет понятно, куда прикручивать ответные планки.


Помните

что чрезмерного усилия на ручку при запирании створки не должно быть, иначе фурнитура быстро выйдет из строя или сломается сама оконная ручка. Если наблюдается большое усилие, то необходимо отрегулировать прижим (обычно на самих цапфах) путем поворота эксцентрика шестигранным ключом на 4 мм, пассатижами в случае плоских цапф или если производитель это предусмотрел – обычной фигурной отверткой.

Турчин Сергей, Игнатов Иван
