Каким должен быть энергоэффективный монтажный шов окна?

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

В энергоэффективность жилого помещения вносят вклад все его составные части - наружные ограждающие конструкции (стены), потолок, пол, внутренние двери, окна. При этом существенная (до 20 – 35%) часть затрат энергии на обогрев помещения за отопительный период определяется конструкцией его окон. При этом немалая доля тепла теряется через зону примыкания окна к стеновому проему, называемую монтажным швом (Почему плачут окна, Сопротивление теплопередаче светопрозрачных конструкций). Следовательно, от качества монтажного шва в немалой степени зависит количество тепла, которое собственник помещения будет расходовать зимой для создания комфортных условий проживания свой семьи. Рассмотрим далее свойства, которыми должен обладать монтажный шов пластикового окна с точки зрения энергоэффективности. Для этого вначале покажем действующие на него нагрузки.

В каких условиях работает монтажный шов

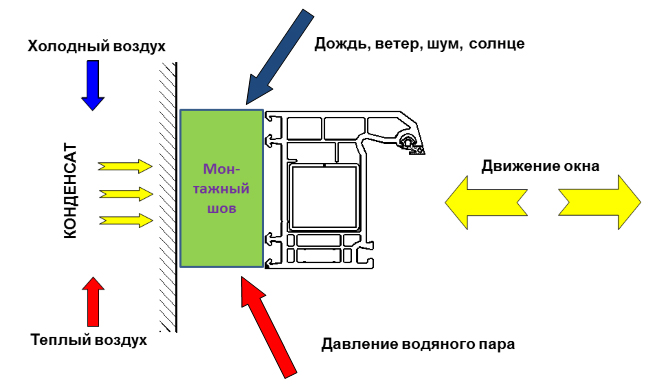

Монтажный шов находится в непростых условиях. Схема действующих на него нагрузок показана ниже.


Со стороны улицы на него воздействуют низкая температура,высокая влажность атмосферного воздуха в виде дождя или снега, звуковое давление наружного шума , ветровая нагрузка, солнечная радиация. Со стороны стены влияет конденсированная влага, образовавшаяся на стыке теплых внутренних и холодных наружних слоев стены. Оконная рама и стена под воздействием температурных перемещений сдавливают или растягивают монтажный шов. Избыточное давление комнатного водяного пара нагружает монтажный шов изнутри помещения.

Какими свойствами должен обладать монтажный шов

Перечисленные выше растягивающие и сжимающие силы вызывают в монтажном шве различные напряжения и, как следствие, его деформации. Чтобы сохранять нужные свойства в этих условиях , шов должен хорошо удерживать (не пропускать) тепло, не пропускать (а значит не впитывать) воду, пропускать (отводить от стены) водяной пар, не пропускать воздух и звук. Кроме того, он должен противостоять солнечной радиации и позволять перемещаться в некоторых пределах элементам конструкции с сохранением своих характеристик. Вдобавок монтажный шов должен быть достаточно долговечным.

Потребные характеристики

Что касается потребных свойств монтажного шва в количественном выражении, то они следующие (ГОСТ 30971-2012 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия):

  • Тепловое сопротивления монтажного шва должно быть как минимум в полтора раза больше аналогичного показателя для окна, а для высококлассных монтажных швов - приближаться к значению теплового сопротивления наружной ограждающей поверхности (стены)
  • При перепаде давления воздуха 100Па монтажный шов длиной 1 м должен пропускать за 1 час 0,6…1,0 куб.метров, 0,5…0,1 куб.метров и менее 0,1 куб.метра воздуха для монтажного шва третьего, второго и первого класса соответственно
  • При воздействии воды под избыточным давлением 200…400 Па , 400…600 Па и свыше 600 Па для монтажного шва третьего, второго и первого класса соответственно монтажный шов не должен пропускать воду


  • При изменении линейных размеров монтажного шва в пределах 10…13 % , 14…17 % и свыше 17 % для монтажного шва третьего, второго и первого класса соответственно монтажный шов должен сохранять все свои характеристики
  • При воздействии уличного шума его ослабление монтажным швом должно быть в диапазоне 28…33 дБА ,34…40 дБА и свыше 40 дБА для монтажного шва третьего, второго и первого класса соответственно


  • Долговечность (срок службы) монтажного шва должна быть не менее 15 условных лет эксплуатации
  • Гарантийный срок монтажного шва должен составлять не менее 5 лет

Принципиальная схема монтажного шва

Практика показала, что указанными выше потребными характеристиками в наибольшей степени обладают трехслойные монтажные швы, выполненные в соответствии с (ГОСТ 30971-2012 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия, ГОСТ Р 52749-2007 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами).


Функции слоев в таком монтажном шве распределились следующим образом: наружный слой является водоизоляционным паропроницаемым, центральный – теплоизоляционным звукоизоляционным, внутренний – пароизоляционным (ГОСТ Р 52749-2007 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами).
