Каким не должен быть нижний узел примыкания окна со стеновым проемом?

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Известно, что от качества монтажа пластикового окна в немалой степени зависит энергоэффективность (расход тепла на обогрев) здания, а значит и микроклимат в жилом помещении (Зачем нужны монтажные ленты...). Рассмотрим типовой дефект некачественного устройства нижнего узла примыкания пластикового окна к стеновому проему, проявляющийся в зимний период эксплуатации.

Как выглядит дефект

Этот дефект видно невооруженным взглядом. Он начинается с появления конденсата на внутренней нижней поверхности стеклопакета и подоконнике, затем со временем развивается плесень и грибок.


Последствия дефекта

Его последствия состоят в том, что, во-первых, понижается температура воздуха в помещении и может стать недопустимо низкой, во-вторых, помещение приобретает неприглядный внешний вид и собственнику помещения придется раскошеливаться на ремонт.

Mo2.jpg Mo3.jpg

Сопутствующие факторы

Появлению конденсата способствует повышенная влажность воздуха в помещении из-за недостаточной вентиляции, а также пониженная мощность отопительных приборов.


Причины дефекта

Конденсат на поверхности появляется тогда, когда ее температура становится ниже точки росы. Точка росы при нормальном атмосферном давлении и относительной влажности равна примерно 9,5 °С. Следовательно, температура внутренней нижней поверхности стеклопакета и подоконника в данном случае ниже точки росы. А по строительным нормам (СНиП 23-02-2003 "Тепловая защита зданий") температура внутренних поверхностей ограждающих конструкций в жилом помещении может быть не более чем на 3 °С меньше температуры воздуха в помещении, доесть ни при каких условиях не должна быть ниже 15°С. Значит при установке окна были допущены ошибки. В чем они состоят?

Основной причиной низкой температуры стыка подоконника и оконной коробки, а также нижней поверхности стеклопакета является высокий тепловой поток, направленный из помещения в сторону улицы. В свою очередь этот поток обусловлен низким тепловым сопротивлением горизонтального нижнего монтажного шва оконного блока. Практика показывает, что данное явление в большинстве случаев является следствием проникновения воды с улицы и ее паров с помещения в теплоизоляционный слой шва (монтажную пену). Доля воды в монтажной пене становится недопустимой – свыше 2,5% и он резко теряет свои теплоизоляционные свойства (ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия, ГОСТ Р 52749-2007 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами). Так, теплопроводность монтажной пены с объемной долей воды 50% в 2-3 раза выше теплопроводности монтажной пены с долей воды 2,5% и ниже.

А причина насыщения водой монтажной пены кроется в ее незащищенности с обеих сторон: со стороны помещения не установлена пароизоляционная лента, а с наружной стороны – гидроизоляционная паропроницаемая лента. Это несоблюдение рекомендаций нормативных документов (ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия, ГОСТ Р 52749-2007 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами).


Способ недопущения дефекта

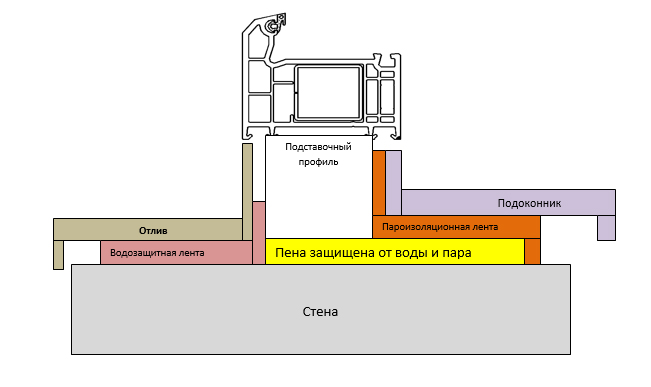

Повысить температуру поверхностей нижнего узла примыкания можно путем предотвращения попадания воды и пара в монтажную пену. Для этого следует установить гидроизоляционную паропроницаемую ленту под отлив и паропроницаемую ленту под подоконник.
