Основные размеры оконных блоков

За основу модульных габаритных размеров изделий принимают строительный модуль, равный 100 мм и обозначаемый буквой М.

Рекомендуемые (основные) модульные размеры изделий:

по ширине - 6М; 7М; 9М; ИМ; 12М; 13М; 15М; 18М; 21М; 24М' 27М'

по высоте - 6М; 9М; 12М; 13М; 15М; 18М; 21М; 22М; 24М; 28М.

Габаритные размеры оконных и балконных дверных блоков и стеновых проемов для их монтажа устанавливают в проектной документации на строительство в зависимости от принятых конструкций узлов примыкания и материалов заполнения монтажных зазоров. Рекомендуемые габаритные размеры, мм, оконных блоков, а также их обозначения приведены в таблице.

Ширина
Высота
570 720 870 1170 1320 1470 1770 2070 2370 2670
580 6-6 6-7 6-9 6-12 6-13 6-15
860 9-6 9-7 9-9 9-12 9-13 9-15
1160 12-6 12-7 12-9 12-12 12-13 12-15 12-18 12-21 12-24 12-27
1320 13-6 13-7 13-9 13-12 13-13 13-15 13-18 13-21 13-24 13-27
1460 15-6 15-7 15-9 15-12 15-13 15-15 15-18 15-21 15-24 15-27
1760 18-7 18-9 18-12 18-13 18-15 18-18 18-21 18-24 18-27
2060 21-7 21-9 21-12 21-13 21-15 21-18 21-21 21-24 21-27
2175 22-7 22-9 22-12 22-13 22-15 22-18
2375 24-7 24-9 24-12 24-13 24-15 24-18
2755 28-9 28-12 28-13 28-15 28-18

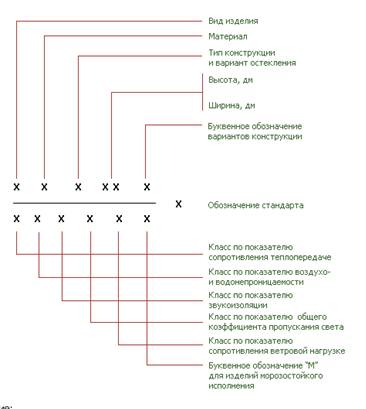

Структура условного обозначения

Буквенное обозначение
вида изделия
О - оконный блок
Б - балконный дверной блок
материала изделия
Д - древесина
А - алюминиевый сплав
ДА - деревоалюминиевые
П - поливинилхлорид
Ст - сталь
Спл - стеклопластиковые
типов конструкций и вариантов остекления
О - одинарной конструкции с листовым стеклом
ОСП - одинарной конструкции со стеклопакетом
С - спаренной конструкции с листовыми стеклами
ССП - спаренной конструкции с листовым стеклом и стеклопакетом
Р - раздельной конструкции с листовыми стеклами
РСП - раздельной конструкции с листовым стеклом и стеклопакетом
Р2СП - раздельной конструкции с двумя стеклопакетами
РС3 - раздельно-спаренной конструкции с тремя листовыми стеклами
вариантов конструкции изделия
по конструкции устройств проветривания
Ф - с форточками
Фр - с фрамугами
ВК - с вентиляционными клапанами
ПО - с поворотно-откидным открыванием
КК - с климатическими клапанами
СВ - с системами самовентиляции

ЕСЛИ конструктивное решение изделий предусматривает две системы проветривания, их обозначают через дефис, например, ПО-СВ.

по направлению открывания створок
Л - левого исполнения;
П - правого исполнения;
по конструкциям притворов
Ш - безымпостный (штульповой) притвор.

Обозначения классов окон по эксплуатационным характеристикам принимают по буквенно-цифровым обозначениям.

оконный блок деревянный одинарной конструкции со стеклопакетом, модульные размеры: по высоте - 15М, ширине - 18М, с форточкой, левого исполнения. Классы по эксплуатационным показателям: сопротивлению теплопередаче - В2, воздухе- и водопрониканию - Б, звукоизоляции - Д, общему коэффициенту пропускания света - Б, сопротивлению ветровым нагрузкам - Г, морозостойкого исполнения - М, по ГОСТ 24700.

Допускается не указывать в условных обозначениях изделий классы эксплуатационных характеристик.

В этом случае класс эксплуатационных характеристик изделий (приведенные в знаменателе примера), а также, при необходимости, обозначения других классификационных признаков, допускается приводить в проектной документации, паспорте и договоре на поставку в виде текстовой записи, например, "сборно-разборные, морозостойкого исполнения".

Отсутствие обозначения классов означает, что изделия имеют минимальные значения эксплуатационных показателей, установленные в стандарте на конкретный вид изделий (в приведенном примере условного обозначения - в ГОСТ 24700).

Условные обозначения изделий, выпускаемых по индивидуальным заказам, допускается устанавливать в проектной документации или в нормативной документации на конкретные виды изделий.


Примечание

В работе над статьей использованы материалы ГОСТ 23166-99
