Классификация оконных блоков по видам изделий

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
4

Общая классификация оконных блоков

Согласно ГОСТу 23166-99  Оконные блоки классифицируют по следующим признакам:

Первые два признака относят к признакам вида изделий. О них и пойдет речь в данной статье.

Классификация  изделий по материалам рамочных элементов

1. Деревянные профили

Деревянные окна - это традиция, к которой мы привыкли с раннего детства. Изделия из древесины органично вписываются в интерьер, дарят живое тепло и радуют глаз. При современных возможностях обработки природного материала к преимуществам деревянных окон добавили и современную функциональность. Окна, рамы которых изготавливаются из дерева (так называемая столярка), могут быть разделены на две категории. Первая - окна из цельного бруса. Несомненное достоинство такого материала - высокая экологичность и, как правило, приемлемая стоимость. Однако недостаток данных конструкций состоит в том, что раму может "повести" под воздействием влаги и перепадов температуры. Вторая категория деревянных рам изготавливается из клееного бруса, который состоит из нескольких слоев дерева. Преимущество такого материала - большая стабильность конструкции, связанная с лучшей подготовкой материала.





2. Поливинилхлоридные профили

Металлопластиковые окна - это наиоблее популярные изделия из всей линейки материалов. Пластиковые окна сочетают в себе эстетическую привлекательность, удобство эксплуатации, и высокие показатели по теплосбережению и шумоизоляции в помещении. Пластиковые окна в зависимости от толщины профиля и стеклопакета могут значительно увеличивать показатели  светопропускания и, вместе с тем,  быть энергосберегающими.







3. Профили из алюминиевых сплавов

Lights 2.jpg
Алюминиевые окна известны повышенной прочностью и нетребовательностью к дополнительному уходу или ремонту, однако из-за высокой проводимости металла практически не сохраняют тепло. В результате алюминиевые системы популярны именно для остекления балконов и лоджий.








4. Стальные профили


5. Стеклопластиковые профили

Принципиально новыми в конструкции профилей являются стеклонаполненные термореактивные материалы на основе полиэфирных смол - полиэфирные

024 sm.jpg
стеклопластики, на 70-80% состоящих из стеклонитей. Стеклопластики пропитки стеклянного вовлокна  или стеклоткани  термореактивными полимерами  с последующим отверждением. Применение стеклопластиковых  в оконных конструкциях связано с попыткой  соединить в одном материале  достоинства алюминия  и ПВХ, соответственно исключив недостатки. Современные оконные конструкции из стеклопластика , поставляемые на российский рынок из Канады, получают методом полтрузии - протягивания через нагретую фильеру стекловолоконного материала, пропитанного термореактивной смолой. На выходе из фильеры получается готовое изделие - оконные профиль. Впоследствии на профиль, по аналогии с алюминием, наносится окрасочное покрытие.


6. Комбинированные  профили (деревоалюминиевые, деревополивинил-хлоридные и т.п.)

Такие системы могут за счет комбинирования матариалов сочетать в себе  теплоту дерева изнутри, и защитные свойства алюминия снаружи.










Классификация изделий по вариантам заполнения светопрозрачной части

  • С листовым стеклом
  • Со стеклопакетами

Стеклопакет - это элемент, в котором два или больше стекла, герметично соединенных друг с другом при помощи специальной дистанционной рамки, а также внутреннего и внешнего герметиков, образуют замкнутую полость , заполненную осушенным воздухом или другими газами( аргон, криптон, гексафторидом серы)[1].

  • С листовым стеклом и стеклопакетами.

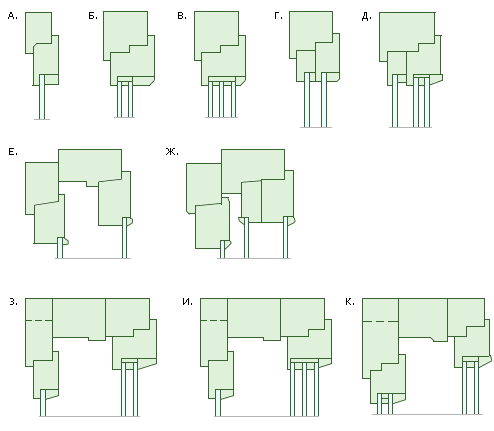

Основные варианты заполнения светопрозрачной части оконных блоков приведены на рисунке 1.

а - одинарный оконный блок с одним стеклом; б - одинарный оконный блок с однокамерным стеклопакетом; в - одинарный оконный блок с двухкамерным стек^ лопакетом; г - спаренный оконный блок с двойным остеклением; д - спаренный оконный блок со стеклом и стеклопакетом; е - раздельный оконный блок с двойным остеклением; ж - раздельно-спаренный оконный блок с тройным остеклением; э - раздельный оконный блок со стеклом и однокамерным стеклопакетом; и - раздельный оконный блок со стеклом и двухкамерным стеклопакетом; к - раздельный оконный блок с двумя стеклопакетами. [2]


Примечание

  1. И.В. Борискина, А.А. Плотников, А.В. Захаров Проектирование современных оконных систем гражданских зданий: Учебное пособие.- M.:Издательство АСВ, 2003г.-320с.
  2. ГОСТ 23166 -99 Блоки оконные.Общие технические условия
