Понятия и определения светопрозрачного  фасада

          Как известно, в зависимости от варианта исполнения и конструктивных решений различают следующие типы светопрозрачных фасадов:

1. По конфигурации: прямоугольные; трапецевидные; арочные; круглые.
2. По геометрии в плане: плоские; сегментные; гнутые.
3. По способу установки: в строительный проем; навесные (с креплениями по несущим перекрытиям, фахверкам).
4. По несущей способности: самонесущие; по несущему каркасу.
5. По теплотехническим характеристикам: без терморазрыва (т.н. "холодные" фасады); с терморазрывом (т.н. "теплые" фасады).
6. По вариантам заполнения проемов конструкции: с листовым стеклом; со стеклопакетами; с непрорзрачными панелями.
7. По способу монтажа: стоечно-ригельные; модульные.
8. По способу закрепления стеклопакета (стекла): стандартные; структурные; псевдоструктурные; полуструктурные.
В настоящей статье мы рассмотрим более подробно особенности и различия фасадов в зависимости от несущей способности.

Fasad gutmann Dubay 13.png

           Фото 1


           Фасады светопрозрачные из алюминиевого профиля (слово "фасад" от фр. facade - лицевая сторона, вид спереди) представляют собой ограждающие конструкции, выполненные из специально разработанных систем архитектурных строительных алюминиевых профилей и светопрозрачных элементов (стекло и/или стеклопакет), устанавливаемых, как на отдельных участках зданий и сооружений, так и по всей их плоскости, с целью образования архитектурных поверхностей сплошного остекления большой площади, что в конечном итоге, придает этим зданиям и сооружениям гармоничность, четкость линий, прозрачность и легкость (см. фото 1).
При этом алюминиевый профиль может нести все нагрузки (ветровые, эксплуатационные и т.д.) воздействующие на здание и передавать их на несущие конструкции здания (колонны, балки, плиты перекрытий и т.д.), в этом случае такой фасад будет называться самонесущим. (см. рисунок 1).

Рисунок 1

Рисунок 1

Рисунок 2

Рисунок 2

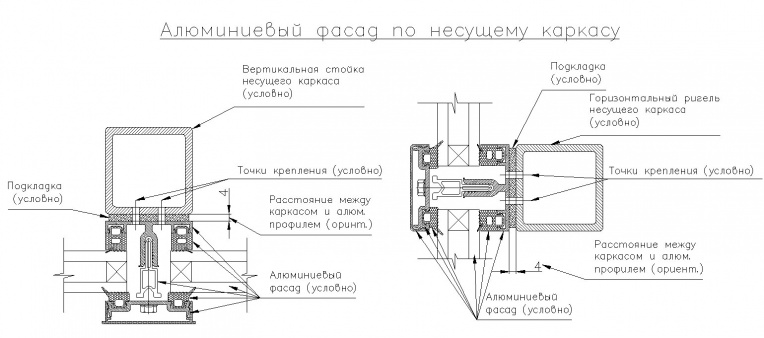

               Если все нагрузки от алюминиевого каркаса передаются на подконструкцию, геометрически повторяющую алюминиевый переплет, и уже она, в свою очередь, передает нагрузку на несущие конструкции здания, то такой фасад называется «по несущему каркасу» (см. рисунок 2).

               Снаружи здания внешний вид самонесущего алюминиевого фасада практически не отличается от внешнего вида фасада по несущему каркасу.

Преимущества и недостатки самонесущего остекления

Преимуществами самонесущего остекления являются: более быстрое изготовление и монтаж конструкций, а также эстетические характеристики, недостатком - более высокая цена конструкций по сравнению со схемой «по несущему каркасу», если в качестве несущего каркаса выступает стальной каркас (если в качестве несущего каркаса используется деревянный клееный каркас, то цена будет выше, чем при самонесущем). В качестве стального каркаса могут использоваться различные стальные профили стандартного сечения из сортамента.
Выбор вида стального профиля должен осуществляться исходя из расчетов на все нагрузки, воздействующие на него, и с учетом внутренней отделки помещений (так, чтобы внутренняя отделка «спрятала» некрасивую стальную подконструкцию).

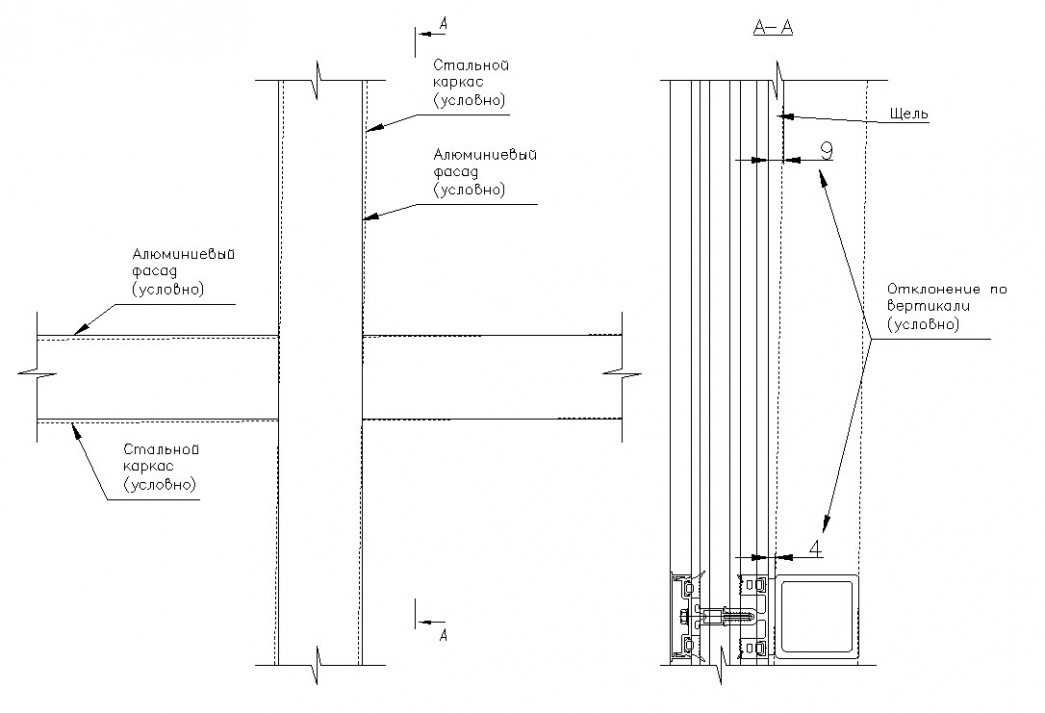

Преимуществом остекления фасада по несущему каркасу является возможность изготовления алюминиевых деталей из погонажного профиля на строительном объекте «по месту», возможность перекрывать большие пролеты с меньшим количеством переплетов. Но сам монтаж зачастую более трудоемкий, т.к. несущий каркас изготавливается с отклонениями составляющих его элементов от проектного положения, а алюминиевая конструкция должна быть выставлена и закреплена строго по горизонтали и вертикали (см. рисунок 3).

Uzel Stal alum fasad ALUMARK2.jpgUzel Stal alum fasad ALUMARK 3.jpg



                                                                                                                Рисунок 3                                                                                                                                                                                     Рисунок 4

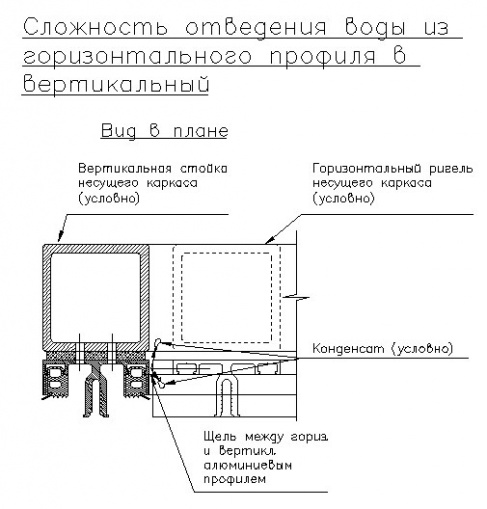

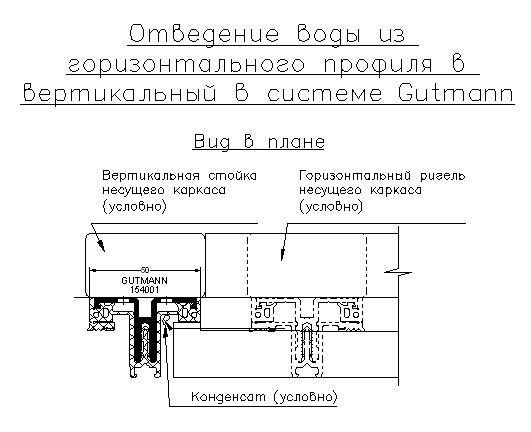

Одним из самых главных минусов алюминиевого фасада по каркасу является проблема отвода влаги из алюминиевого горизонтального профиля в вертикальный (см. рисунок 4). В большинстве профильных систем этот вопрос не решен, и отвод влаги из горизонтального профиля в вертикальный не происходит, что может привести к появлению влаги на внутренних поверхностях алюминиевого профиля, стеклопакета, несущего каркаса и примыкающих поверхностей интерьера. В европейских системах решение по отведению влаги есть. В системе Gutmann отвод влаги осуществляется по специальному уплотнителю (см. рисунок 5). Кроме того в системе Gutmann для остекления по несущему каркасу разработаны специальные подкладки для стеклопакетов, для более надежного крепления заполнения. Подкладки, а также различные схемы решения отвода влаги показаны в Приложениях 1, 2, 3, 4 (страницы каталога Gutmann).

Uzel Stal alum fasad ALUMARK4.jpg                                                         Uzel gutmann ALUMARK 6.png
                                                  Рисунок 5                                                                                                                                                         Фото 2

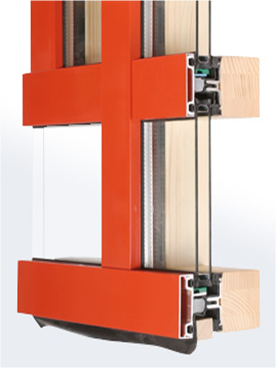

               Еще одним недостатком остекления по несущему каркасу является то, что возникают сложности с эстетическим оформлением зазора между алюминиевым профилем и несущим каркасом, см. рисунок 3. Чтобы избежать подобного неэстетичного оформления интерьера, в качестве несущего каркаса здания может быть использован деревянный брус (см. фото 2). В случае использования деревянного бруса, качество несущего каркаса улучшается, но стоимость такого каркаса выше, чем из черного металла. Решение с использованием деревянного каркаса из качественного клееного бруса является стандартным для компании Hermann Gutmann AG и применяется для элитных домов в Европе.


Особенности проектирования

При проектировании надо учитывать следующие моменты: количество расчетов по нагрузкам на все элементы светопрозрачной конструкции для самонесущего фасада будет меньше, но при схеме «по несущему каркасу» (если алюминиевые детали изготавливаются на объекте из погонажного профиля) будет значительно меньше чертежей марки КМД (т.е. чертежей деталей с размерами и полной обработкой, каждой детали). При изготовлении «по месту» алюминиевых деталей, размеры стеклопакетов снимаются, так же на стройке по фактическому изготовленному алюминиевому каркасу и по этим замерам производится их заказ и изготовление. Если расчет несущего каркаса на нагрузки будет произведен архитектурной мастерской, то расчетная работа компании переработчика снизится, и будет касаться только количества и вида крепежных элементов для соединения алюминиевого профиля и несущего каркаса.
Таким образом, при выборе какой тип остекления необходимо использовать на объекте – самонесущий или по несущему каркасу, надо учитывать все факторы и особенности каждого из типов, особенности компании изготовителя светопрозрачных конструкций, требования Заказчика, тип здания, предъявляемые к нему требования и т.д. Если компания переработчик сильна своим монтажным отделом, а Заказчик настаивает на снижении стоимости остекления за счет использования стального каркаса для остекления фасада, и эстетические требования не высокие, то использование типа остекления по несущему каркасу является оптимальным. Если же есть высокие эстетические требования Заказчика к интерьеру помещений, то использование самонесущего фасада будет правильным выбором.

Вклад участника:

--Иконников Алексей 09:21, 17 января 2012 (UTC)
