Клеевые материалы для облицовывания профилей

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2
Декор на профилях.jpg

Введение

Плинтусы, уголки из ПВХ, наличники и рамочные профили из MDF, евровагонка или вагонка из цельной древесины, алюминиевые профили в оконных стеклопакетах – все это элементы декора, которые украшают наше жилище, создавая уют.
Современный покупатель отдает предпочтение не только форме изделия, но также его цвету и рисунку.
Именно рисунок на поверхности профильного погонажа подчеркивает неповторимость интерьера помещения.
Декоративные покрытия профильного погонажа создают облицовыванием профилей ПВХ-пленками, бумагами с финиш-эффектом, натуральным шпоном и т.п.
Этот процесс называют технологией окутывания или обертывания.
В зависимости от предпочтений покупателя профиль изготавливают с односторонней (с внешней или внутренней стороны) или двухсторонней ламинацией (с обеих сторон).

Типы клеев-расплавов

Технология облицовывания тесно связана с применением клеевых материалов. Процесс окутывания профиля состоит из:
- нагрева клея-расплава для его расплавления и доведения до рабочей вязкости,
- нанесения на кромку плиты, и пока клей не остыл и обладает адгезией
- совмещения с декоративной пленкой и обеспечения максимально прочного соединения.
Клеевой слой, в расплавленном состоянии, обеспечивает соединение поверхностей пленки и профиля, образуя однородную структуру. Выбор клеевых материалов зависит от основания погонажного изделия, приклеиваемого материала и применяемого оборудования. В основном, к клеевым материалам предъявляют требования:
- температуро- и влагостойкость,
- устойчивость против старения,
- высокая начальная прочность в режиме in-line (с англ. – встроенный в линию).
Для окутывания профиля могут применяться следующие виды клеев:
- расплавы на основе ЭВА (этиленвинилацетат),
- ПУР (полиуретан) расплавы,
- ПО (полиолефин) расплавы,
- жидкие клеи, содержащие летучие растворители.
Наиболее востребованы клеи-расплавы. Их используют, как правило, в гранулированном виде. На некоторых производствах применяются также и водно-дисперсионные клеи.

Достоинства клеев-расплавов на основе ПУР


- высокие прочностные характеристики,
- устойчивость к перепаду влажности и температур и
- к воздействию ультрафиолета при соединении синтетических и полимерных материалов.
Клеевой шов выдерживает воздействия окружающей среды, поэтому клеи этой группы применяются в производстве изделий для внешней отделки дома. Например, это облицовывание оконных ПВХ-профилей при производстве окон, подоконной доски, ламинация декоративных панелей. Расход и рабочая температура плавления ПУР-клея меньше, чем у ЭВА-материалов: 40-60 г/м2 и 110-1200С. Однако при использовании ПУР-материалов производительность оборудования значительно выше (до 100 м/мин), по сравнению с ЭВА-клеями (max 70 м/мин).

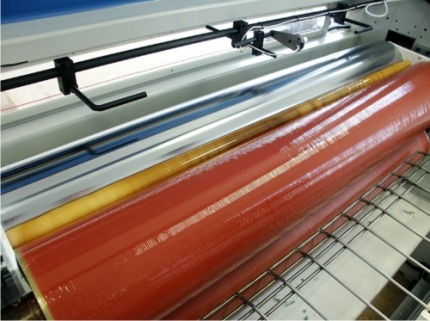

ПУР клеевой вал.jpg
Выбор оборудования зависит от объемов и скорости производства готового изделия, применения декоративного покрытия и т.д. Выбор вариантов клеенанесения определяется типом клея, который предполагают использовать на производстве. Оборудование для обертывания (MHF, Friz, FUX, Plasmek) отличается как по допустимой ширине обрабатываемой поверхности, так и по вариантам клеенанесения: с помощью вальца (жидкий клей) или дюзы (клей-расплав).
Качественное склеивание обеспечивается не только верным выбором клеевого материала, но и подготовкой исходного профиля. Его следует выдержать в течение 24 часов при комнатной температуре; удалить посторонние включения с его поверхности и подогреть его перед облицовыванием до температуры 45-600С.
Условия транспортировки и эксплуатации также определяют выбор типа клея. К примеру, аномально жаркое лето 2010 года, когда температура воздуха держалась выше 300С в течение более двух месяцев, производители мебели получили массу рекламаций на свою продукцию.
Основным дефектом было отслоение облицовочных декоров от основы. При транспортировке продукции температура воздуха в транспорте нередко доходила до 800С. А т.к. температуростойкость ЭВА-клеев находится в пределах ок. 600С, наблюдалось размягчение клеевого шва и отслоение декоров. Действенным методом борьбы за качество готовой продукции стал переход на применение ПУР клеев-расплавов.
Такие клеи обладают не только термореактивными свойствами (не размягчаются под действием температуры после отверждения), но и обладают высочайшей температуро- и влагостойкостью.

ЭВА-расплавы

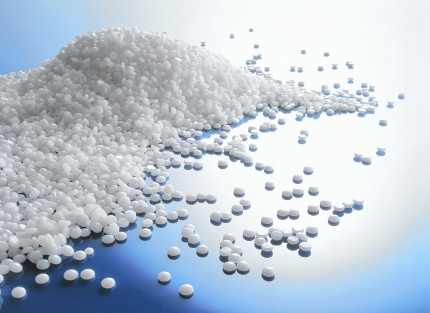

ЭВА расплав.jpg

Изначально для облицовывания профилей использовался строганый шпон, который клеился ЭВА клеями-расплавами.
У шпона была высока вероятность растрескивания. Для предотвращения растрескивания была внедрена технология дублирования шпона тонкой бумагой для создания дополнительного армирующего слоя.
Ранее склеивание шпона и бумаги производилось клеями на основе ПВА (поливинилацетата).
По причине содержания в них воды наблюдался ряд дефектов: частичное впитывание всего клеевого слоя в мягкие слои древесины, значительные энергозатраты на сушку клея, реакция клея с лакокрасочными материалами и многое другое.
Специально для этой технологии были разработаны ПУР-клеи, позволяющие изготавливать дублированный шпон: Kleiberit 702.7; 707.8 и 707.9.
Особенности их применения: минимизированный расход, высокая температуро- и влагостойкость.
Для качественного приклеивания шпона применяется также клей-расплав на основе ЭВА Kleiberit 746.2 для строганого шпона и Kleiberit 743.6 для дублированного шпона.
Высокая вязкость Kleiberit 746.2 (50 000 мПа.с при 1200С) обуславливает высокую первоначальную адгезию склеиваемых материалов и отсутствие дефектов в готовой продукции.

Полиолефины

После облицовывания профиля текстурной бумагой или натуральным шпоном возможна дополнительная операция – покрытие деталей лакокрасочными материалами. Качественная покраска поверхности – одна из основных проблем, стоящих перед производителями мебели, использующими бумагу и шпон. В этом случае к клеевому соединению предъявляются высокие требования по температуростойкости. Клеевой шов ЭВА клеев-расплавов обладает недостаточно высокой температурой размягчения (около 60°С). В этом случае рационально применять клеи на основе ПО Kleiberit 753.3, Kleiberit 750.3, температуростойкость которых на уровне 110°С.

Особенности приклеивания современных декоративных материалов


Интенсивный рост населения в последние десятилетия привел к резкому увеличению спроса на продукцию мебельной отрасли. В результате появились новые декоративные облицовочные материалы, такие как бумажные пленки (качество предимпрегнат) различной плотности, синтетические пленки (ПВХ-поливинилхлорид и ПП-полипропилен).
При окутывании профилей меламиновыми бумагами плотностью от 40 до 80 г/м2 можно использовать наполненные или ненаполненные клеевые материалы на основе ЭВА. При использовании тяжелых финиш-пленок, пленок Elesgo или «японской» бумаги лучше подойдут клеи на основе АПАО (аморфный полиальфаолефин). У них меньше расход, а качество склеивания лучше в сравнении с ЭВА-клеями.
При окутывании профилей шпоном можно использовать ЭВА в тех случаях, когда не нужна повышенная термостойкость. Однако, в случаях покрытия изделий УФ-отверждаемым лаком, эксплуатации их во влажных помещениях или при наличии требований повышенной термостойкости лучше применять АПАО клеи, реже полиуретановые (расплавы или двухкомпонентные жидкие).
При переработке тонких бумажных пленок основным критерием оценки пригодности клеевого материала служит не только уровень адгезии склеиваемых материалов, но и себестоимость клея в единице продукции. При этом только применение ненаполненных ЭВА-клеев позволяет это сделать, например Kleiberit 743.9 или Kleiberit 743.7.
Наряду с применением бумажных материалов в последние годы для облицовывания профилей применяются синтетические пленки на основе полипропилена (ПП) и поливинилхлорида (ПВХ). Они придают элементам мебели не только новый эстетический вид, но и улучшенные эксплуатационные свойства: долговечность, износостойкость и химическая стойкость к бытовым средствам очистки. Но ПВХ и ПП-пленки обладают довольно низкой температуростойкостью до 100°С, что не позволяет их перерабатывать с помощью классических ЭВА (ПО) клеев-расплавов (температура переработки 160-210°С). Для облицовывания ПВХ-пленками древесных профилей рекомендуется применять Kleiberit 702.5. Для тонких ПВХ-пленок Klebchemie GmbH специально разработала низкотемпературный ПУР клей-расплав 706.4, который может перерабатываться при температуре 90-110°С.
Облицовывание синтетическими пленками на основе ПВХ или ПП не обходится без полиуретановых термореактивных клеев или двухкомпонентных полиуретановых жидких клеев на основе растворителей. Иногда для окутывания ПВХ, ПП-пленками можно использовать термопласты (ЭВА, АПАО или ПО). К примеру, при производстве ящичного погонажа (боковые стенки выдвижных ящиков).
Обрабатывать термочувствительные ПВХ-пленки следует при максимальной температуре 130-150°C. Такая температура оптимально подходит для ПУР клеев-расплавов, у которых рабочий диапазон температур от 110 до 150°C. Однако это сложнее выполнить с термопластами, которые обычно перерабатывают при температурах от 170°C. Поэтому при невысоких скоростях линий используют ЭВА-клеи с низкой рабочей температурой (130-150°C). При высоких температурах охлаждение клея происходит за счет быстрой теплопередачи между пленкой с клеем и профилем. Однако эти клеи отличаются крайне малой термостойкостью (около 50-55°C) и морозостойкостью (клей становится хрупким уже при 0…+5°C). Поэтому использование термопластов оправдано только в случае скрытых, вроде ящичного погонажа, или внутренних элементов.
Т.к. добиться достаточного качества склеивания, используя ЭВА-клеи, без увеличения расхода клея в 2-3 раза редко получается, поэтому при обертывании профильного погонажа пластиками CPL, ламинатином, акриловым пластиком, толстыми ПВХ пленками (более 0,4 мм и до 2 мм) применяют АПАО-клеи или полиуретановые клеи-расплавы с повышенной вязкостью и высочайшей начальной адгезией.
Технические характеристики и рекомендуемые условия работы с клеями для облицовывания погонажа
Марка клея Основа Вязкость (Brookfield), мПа•с Плотность, г/см3 Рабочая температура (в зависимости от материала), °С Скорость подачи, мин Область применения
Kleiberit 743.7 ЭВА при 160° C 5500 ± 800; при 200° C 2000 ± 300 1,04 160-200 20-50 облицовывание профильных деталей из древесины, мелкостружечных и MDF
Kleiberit 743.9 ЭВА при 160° C 7500 ± 800; при 200° C 2000 ± 300 ок.0,98 160-200 от 50 бумажными пленками, пропитанными смолами
Kleiberit 746.2 ЭВА при 180º С: 50000 ± 10000 1,25 190-220 от 20 облицовывание профильных деталей из древесины и древесных материалов шпоном
Kleiberit 702.5 ПУР при 140°C ок.40000; при 160°C ок.25000 1,04 120-160 20-100 Для облицовывания ПВХ-пленками или декоративными пленками профилей из древесных материалов и пластика

Источники

журнал «Леспроминформ»

Вклад участников

Саллинен Ханну, Стрельников Павел

Обратная связь Автору
