Описание

Petlya s klinovoy plankoy FGV Italy.JPG

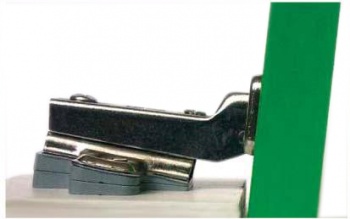

Клиновая планка FGV - это пластиковый элемент мебельной фурнитуры, произведенный в Италии и предназначенный для изменения положения монтажной планки относительно корпуса мебельного изделия.

Применение

Клиновые планки используются для изменения угла корпуса в диапазоне от -15° до +15°. Каждая из планок имеет возможность изменить угол на 5°. Варианты монтажа планок изображены ниже.

Klinovaya planka FGV Italy.jpg Klinovaya planka FGV Italy1.jpg

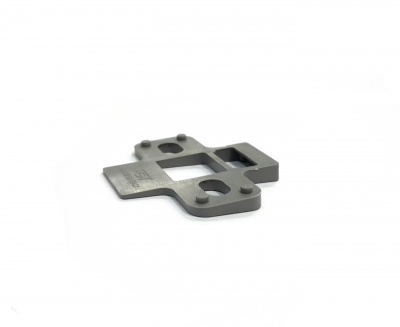

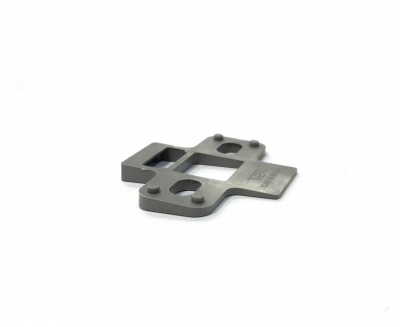

Расположение клиновой планки для изменения угла на (+5°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону от чашки петли Расположение клиновой планки для изменения угла на (-5°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону к чашке петли
Klinovaya planka FGV Italy 2.jpg Klinovaya planka FGV Italy 3.jpg

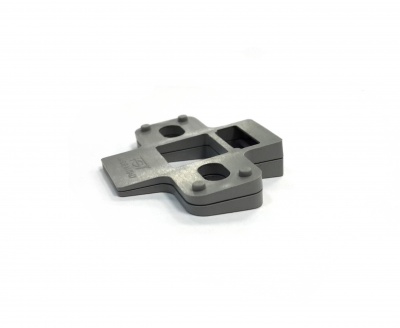

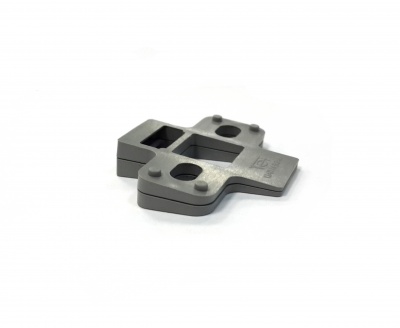

Расположение двух клиновых планок для изменения угла на (+10°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону от чашки петли Расположение двух клиновых планок для изменения угла на (-10°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону к чашке петли
Klinovaya planka FGV Italy 4.jpg Klinovaya planka FGV Italy 5.jpg

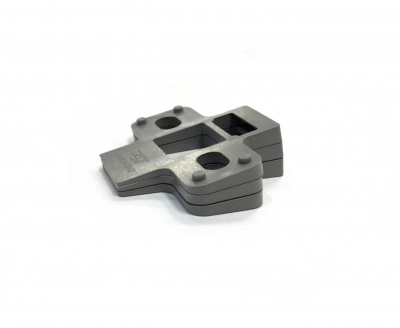

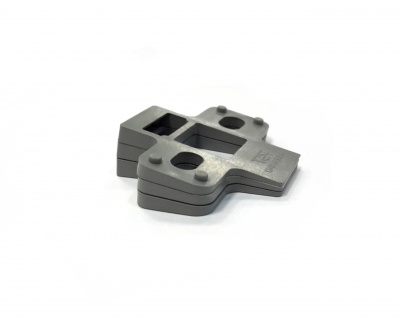

Расположение трех клиновых планок для изменения угла на (+15°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону от чашки петли Расположение трех клиновых планок для изменения угла на (-15°) Тонкая часть планки с нанесенным на нее логотипом находится устремлена в сторону к чашке петли

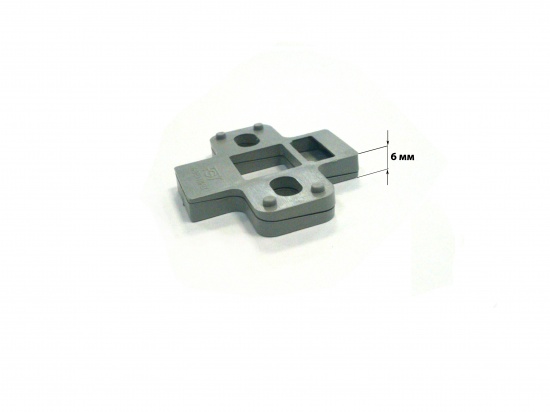

Вторым способом применения клиновых планок является изменение высоты монтажной планки, путем установки клиновых планок друга на друга в противоположных направлениях. Клиновые планки, установленные таким способом обеспечивают изменение высоты монтажной планки петли на 6мм.


Совместимость с монтажными планками

Клиновые планки FGV подходят для монтажных планок петель Firmax серии Slide-On, петель Firmax Econom, для монтажных планок без эксцентриковой регулировки для петель Firmax серии Click-on со встроенным доводчиком.


Вклад участников

Статья создана сотрудником компании ТБМ Годзишевский Юрий
