Комплект для синхронного открывания сдвижных дверей
Содержание
Описание

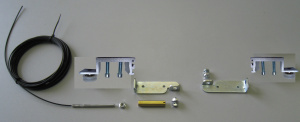

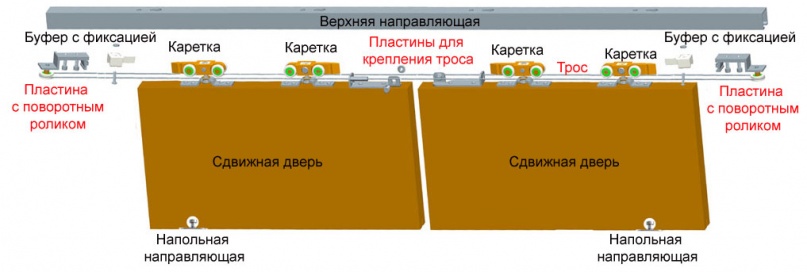

Комплект для синхронного открывания дверей является разновидностью фурнитуры для 2-створчатых сдвижных дверей, которая позволяет синхронно (одновременно) открывать/закрывать две деревянные сдвижные створки, когда одна из двух створок приводится в движение. Данный комплект используется как дополнение (надстройку) к стандартной фурнитуре для 1-створчатых сдвижных дверей. В случае синхронного открывания сдвижных дверей для двух створок используются 2 комплекта стандартной фурнитуры для 1-створчатых сдвижных дверей (по 2 каретки на 1 створку) и дополнительно 1 комплект для синхронного открывания, включающий в себя стальной трос в пластиковой оболочке, 2 пластины с поворотным роликом и 2 пластины для крепления троса. Схема крепления фурнитуры для синхронного открывания сдвижных дверей приведена ниже:
Назначение
Комплект предназначен для синхронного открывания деревяных 2-створчатых сдвижных дверей шириной 700-1200 мм.
Классификация
Для фурнитуры для синхронного открывания дверей не существует какой-либо классификации.
Способ монтажа
Комплект для синхронного открывания дверей монтируется в соответствии с указанной ниже последовательностью:
1. Поместить один за другим стопор, тележку и поворотный ролик в верхнюю направляющую, закрепить винтами поворотный ролик и стопор в конце верхней направляющей.
2. Закрепить навесные пластины и пластины для крепления троса к верхнему торцу полотна.
3. Поместить полотно на навесной винт, плотно зафиксировать винт. Примечание: дверь может упасть, если будет недостаточно прочно закреплена.
4. Установить створки двери в закрытое положение. Отметить место фиксации нижней направляющей. Направляющая должна фиксироваться на расстоянии 4-5 см. от левого края створки левой двери внутри паза и на расстоянии 4-5 см. от правого края створки правой двери внутри паза. Убедиться, что нижняя направляющая не выпадает из паза двери, когда дверь сдвигается в любую сторону после фиксации крайних положений створки.

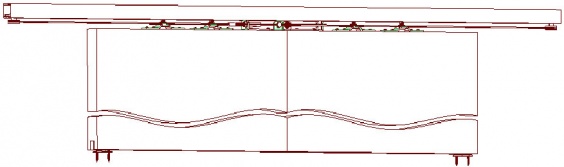

5. Отрегулировать высоту и параллельность дверного полотна.

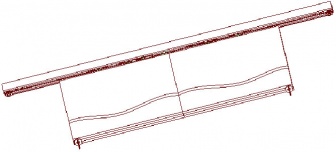

6. Отрегулировать позицию стопора для наилучшего результата при открывании и закрывании двери.

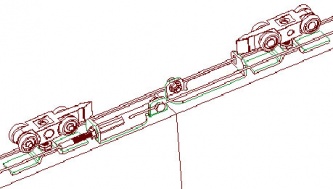

7. Зафиксировать стальной трос со стороны крепёжного винта контргайкой и регулировочной удлинённой гайкой на пластине для крепления троса, протянуть трос через паз поворотного ролика, продеть его через отверстие фиксирующего винта другой пластины, протянуть трос через паз второго поворотного ролика, продеть его через отверстие фиксирующего винта первой пластины и натянув трос, зафиксировать его крепёжными винтами.
Дополнительная информация
ГОСТ (ТУ)
На фурнитуру для синхронного открывания сдвижных дверей не распространяется ГОСТ.
