Типы комплектующих

В распашных балконных конструкциях используются следующие типы комплектующих:

  • Фурнитура для поворотного окна
  • Фурнитура для поворотно-откидного окна
  • Угловые соединители для сборки створок и рам
  • Уплотнители
  • Дверные петли
  • Дверные замки
  • Шпингалеты




Описание

Фурнитура для поворотного и поворотно-откидного окна

В остеклении балконов находят применение поворотные окна. Наиболее часто они устанавливаются в тех местах, где требуется очень редко открыть створку , например в торцевых частях балкона для мытья стекол. Расположение таких окон на фронтальной части балконного остекления не удобно,так как при открывании створки вовнутрь она занимает часть внутреннего простанства.

Комплект фурнитуры поворотного окна состоит из следующих элементов:

  • Ручка
  • Петли
  • Запоры

В случае, если требуется смонтировать окно на фронтальной части, наиболее удобным в эксплуатации будет окно с поворотно-откидным вариантом открывания. Для проветривания можно откидывать створку и она не будет занимать внутреннее пространство балкона, а для мытья стекол створку можно открыть.

В комплект фурнитуры поворотно-откидного окна входият:

  • Ручка
  • Петли
  • Запоры с угловым переключателем
  • Поворотно-откидныеножницы

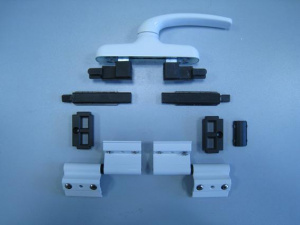

Комплект фурнитуры поворотного окна

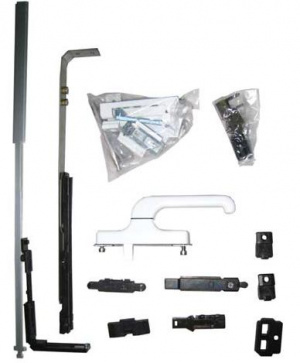

Комплект фурнитуры поворотно-откидного окна


Угловые соединители для сборки створок и рам

Угловые соединители служат для стыковки створочных или рамных профилей под углом 90 градусов. В балконном остеклении применяются угловые соединители с винтовой стяжкой (так называемая отверточная сборка) , реже применяются соединители со сборкой "под обжим" с использованием специальных обжимных прессов. В системе оконных профилей типа "PROVEDAL" применяются универсаьные угловые соединители для профилей створок и рам. Для соединения дверных профилей так же используются универсальные угловые соединители, но они отгичаются размерами от оконных.

Часто в балконных конструкциях требуется выполнить "Т"-образное соединение профилей (импостное соединение, или Т-соединение). В этом сучае применяются импостные соединители для оконных или дверных профилей.

Конструкция всех угловых соединителей выполнена так, что при затяжке винта одновременно происходит стягивание профилей  и окончательное правильное их позиционирование. Для повышения прочности собранной конструкции предусмотрен  специальный двухкомпонентный клей для металлов, но при этом соединение будет неразъемным.

В случае, если требуестя выполнить соединение профилей под углом, отличным от 90 градусов, применяются специальные угловые соединители с переменным углом.





Угол для соединения оконных профилей
Угол для соединеия дверных профилей
Соединительный угол (переменный)
Оконный импостной соединитель
Дверной импостной соединитель


Уплотнители

Уплотнители в балконном остеклении служат для фиксации и герметизации светопрозрачного заполнения в оконных и дверных конструкциях. Так же уплотнители применяются при установке непрозрачного заполнения, например, сендвич-панели. Еще одна важная функция уплотнителей - уплотнение притвора створки и рамы.

Пример использования уплотнителей на оконной створке балконной серии типа PROVEDAL показан на схеме


Наружный уплотнитель и уплотнитель под штапик подбираются в зависимости от толщины заполнения, уплотнитель притвора универсальный и используется как на окнах, так и на дверях.

Уплотнитель под штапик Уплотнитель наружный Уплотнитель притвора


Петли дверные

В комплектацию балконной системы входят дверные профили, что позволяет изготовить легкие двери для выходов на балконы или сделать межкомнатные двери. Вес дверной створки не превышает 70 кг, поэтому используются облегченные дверные петли с креплением в фурнитурный паз. Для дверей с большим весом створки рекомендуется применять накладные петли.



Дверная петля для легких створок

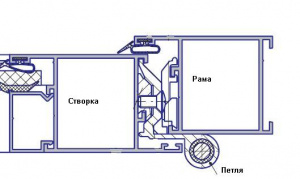

Установка петли на двери


Замки для дверей

В балконном остеклении используютсязамки двух типов :

  • с ригелем и фалевой защелкой
  • С ригелем и роликовой защелкой

Из-за небольших габаритов сечения створочного профиля , ширина корпуса замка не должна превышать 35 мм, а расстояние от лицевой поверхности замка до оси вращения ключа  (дорнмасс) должно быть 20 мм. Профильный цилиндр должен иметь размер 25Х25 мм.

Замок с фалевой защелкой Замок с роликом


Шпингалеты для дверей

Шпингалеты применяются в двухстворчатых дверях для фиксации ненерабочей створки. В балконных дверях используются накладные шпингалеты, устанавливаемые на нерабочую створку вверху и внизу  или врезные шпингалеты.

Файл:Шпингалет врезной.JPG
Шпигалет накладной Шпингалет врезной


Дополнительную информацию по дверной фурнитуре Вы можете получить по ссылке
