Типы комплектующих

Комплектующие для раздвижной балконной системы (PROVEDAL) представляют собой следующие элементы:

  • Колесо регулируемое для сдвижных створок
  • Защелки для раздвижных створок
  • Комплекты для сборки створок
  • Уплотнитель
  • Щеточный уплотнитель
  • Угловые соединители для "глухого остекления"
  • Крепеж


Описание

Колесо регулируемое

Колеса регулируемые (ролики) устанавливаются по 2 шт в нижнюю горизонтальную створку ( С640-12) и служат для облегчения перемещения створки по раме. Ролик с створке фиксируется при помощи установочного винта. Конструкция ролика предусматривает регулировку положения створки по высоте, для чего предусмотрем специальный регулировочный винт. Большинство роликов рассичтаны максимальную нагрузку на 1 ролик - 40 кг.

 Колесо регулируемое (ролик)


Защелки для раздвижных створок

Защелки для раздвижных створок предназначены для фиксации створок в закрытом положении. Имеют несколько исполнений:

  • врезные
  • накладные

Врезные защелки в свою очередь делятся на 3 вида:

  • без ключа
  • с ключом
  • двухсторонняя с ключом или без ключа

Врезные защелки в большинстве случаев являются атоматическим, то есть при закрытии створки происходит автоматическое запирание. Есть защелки без автоматического запирания для исключения самопроизвольного закрытия створки в случае, если сдвижная конструкция представляет собой дверь на балкон.  Двухсторонние защелки предназначены для того, чтобы можно было открывать створку изнутри и снаружи помещения ( балконные двери, входы в небольшие магазины). Использование ключа повышает безопасность использования помещения.

Защелка.JPG Защелка с ключом.JPG Двухсторонняя с ключом.JPG Накладная защелка.JPG
Врезная защелка без ключа Врезная защелка с ключом Двухсторонняя защелка с ключом Накладная защелка

Комплеты для сборки створок

Комплект представляет собой набор пластиковых деталей и прокладок из пористой резины. Применяется для сборки сдвижных створок и рам балконной конструкции. Пластиковые детали устнавливаются в угловых соединениях створок , прокладки из пористой резины применяются при сборке углов рам. Дополнительные резиновые детали устанавливаются на раму сверху и снизу в месте стыка сдвижных створок.

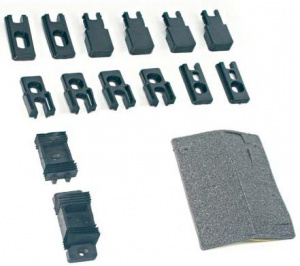

Комплект двойной.JPG

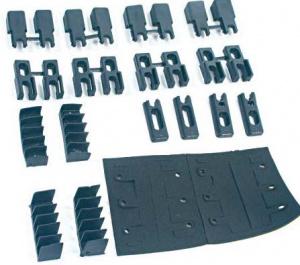

Комплект тройной.JPG
Комплект для сборки двух створок Комплект для сборки створок с использованием тройной рамы


Уплотнитель

Уплотнитель служит для герметизации стыка стекла и профиля створки. Имеет У-образное сечение и различается посадочным местом под стекло: толщина стекла 4 мм, 5 мм или стеклопакета 14 мм. При изготовлении уплотнителей применяется материал ЕПДМ или ТЭП.

Резина У.JPG
Резина УУ.JPG
Уплотнитель под стекло 4 или 5 мм Уплотнитель под стеклопакет 14 мм


Щеточный уплотнитель

Щеточный уплотнитель устанвливается в местах стыка подвижных частей створок и рам. Служит для предотвращения попадания вовнутрь балконного пространства пыли и влаги. Полную герметизацию не обеспечивает. Представляет собой капроновую ленту со вклеенной с нее щеткой, которая может быть пропитана силиконовой пропиткой или без нее. Щеточные уплотнители выпускаются различныхразмеров, но для балконного остекления типа PROVEDAL используется щетка с шириной ленты 6,8 мм и высотой щетки 6 мм.

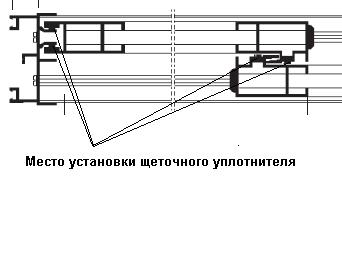

Щетка установка.JPG
Щеточный уплотнитель


Угловой соединитель для "глухой рамы"

Глухое остекление используется в балконных конструкциях, когда нет необходимости открывать или сдвигать створки. Для этого применяется рамный профиль С640-35 и специальный угловой соединитель. Профиль рамы отрезается под углом 45 градусов. Затем в профиле выполняются отверстия под угловой соединитель. Угловой соединитель имеет две подпружиненные бобышки, которые входят в зацепление с отверстием на раме . Стяжной винт окончательно стягивает угол.

Сухарь 640-35.JPG


Крепеж


Для сборки сдвижных балконных конструкций применяются шурупы с полукруглой головкой размером 4,8х25 мм и шуруп со сверлом и полукруглой головкой 3,9Х9,5 мм.

Шурупы должны быть выполнены из нержавеющей стали или стальные , но с цинковым покрытием. Шуруп 4,8х25 применяется для сборки углов створок и рам. Шуруп 3,9х9,5 мм применяется для крепления резиновых подкладок на раму, которые устанавливаются в месте стыка створок.

Шуруп 48.JPG
Шуруп 39.JPG
 Шуруп 4,8х25 Шуруп 3,9х9,5
