Краткая инструкция по настройкам пистолетов на примере спрей-кабины Venjakob Venspray Duo

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0
Technikum5 gr.jpg

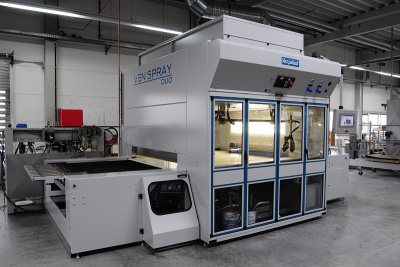

Спрей-кабина имеет 4 пистолета высокого давления Kremlin расположенных на двух каретках на одной штанге (т.е. каретки всегда двигаются вместе). Пистолеты поставлены по два, друг напротив друга.

Подача ЛКМ осуществляется 3 насосами Kremlin (для различных типов ЛКМ).

Рекомендации по настройке положения пистолетов

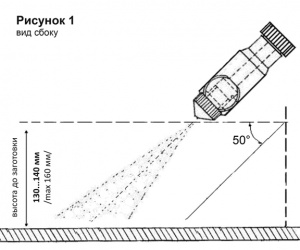

  1. Угол наклона пистолета к горизонтальной оси 50°
    Pict 1.jpg

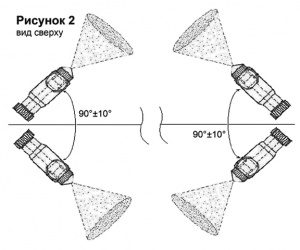

  2. Угол между пистолетами на одной каретке 90° ± 10°
    Pict 2.jpg
  3. Расстояние между головкой пистолета и верхним краем изделий 130-140 мм, но не более 160 мм

Рекомендации по настройке режимов работы спрей-кабины

  1. Рекомендуемая скорость транспортера 4 м/мин (максимально 7 м/мин, дальнейшее увеличение ведет к потере качества покрытия)
  2. Рекомендуемое количество проходов кареток – 28 раз в минуту (регулировка в диапазоне 20-32)
  3. Сопла для переработки [прозрачных ПУ-лаков] 09.174 (стеновые панели и двери)

Возможности по регулировке расхода материала

Параметры приведены в порядке убывания значимости

Изменение давление на подачу материала

Изменение расхода ± 30 %
Правило: Увеличение давления – расход увеличивается, и наоборот

Замена сопел

Изменение расхода ± 50 %
Правило: Увеличение размера сопла – расход увеличивается, и наоборот

Изменение скорости транспортера

Изменение расхода ± 35 %
Пример: при Vтр = 4 м/мин --> расход 83 г/м2, при Vтр = 3 м/мин --> расход 113 г/м2
Правило: Уменьшение скорости транспортера, при неизменных прочих настройках – расход увеличивается, и наоборот

Изменение количества проходов

Изменение расхода ± 15 %
Регулировка в диапазоне 20...32 проходов в минуту
Пример: при Vтр = 4 м/мин, количество проходов = 28 --> расход 83 г/м2, при Vтр = 4 м/мин, количество проходов = 22 --> расход 93 г/м2
Правило: Уменьшение количества проходов, при неизменных прочих настройках – расход увеличивается, и наоборот
