Линии сращивания древесины

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Линия сращивания функционально (конструктивно) состоит из

  • станции (узла) загрузки,
  • шипорезного узла,
  • узла нанесения клея, зачастую совмещенного с шипорезным блоком,
  • узла передачи заготовок от шипорезного блока к прессу,
  • пресса с разгрузочным узлом.

После фрезерования с двух сторон торцевой поверхности заготовки на шипорезе, наносится клеевой состав на одну из фрезерованных торцевых поверхностей, и детали непрерывно друг за другом поступают на пресс, создавая необходимую длину ламели, торцевая пила производит автоматическую торцовку, далее посредством торцевого прессования соединение мини-шип дожимается по максимуму.

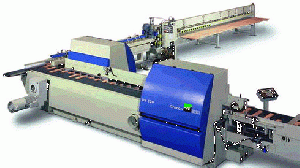

На сегодняшний день существует большое количество оборудования, применяемого для данного процесса, от позиционных станков, выполняющих определенные операции (шипорезы, клеенаносящие станки, пресса, торцовочные пилы), до автоматизированных линий сращивания. Данное оборудование позволяет производить ламели длинной от 3 метров до размеров, регламентируемых технологическими потребностями производства.

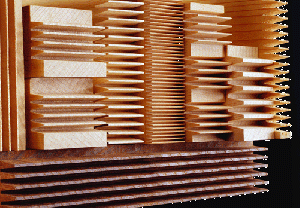

Основным видом соединения заготовок является сращивание на мини-шип. Характеристики и форма зубчатых клеевых соединений определены в соответствии с ГОСТ 19414-90 "Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям".

Данным документом регламентируются основные параметры технологического процесса сращивания древесины на данный вид соединения.

Сращивание3.gif L-длина шипа;
t-шаг соединения;
b-затупление шипа;
S-зазор в стыках.
Сращивание4.gif Виды зубчатых клеевых соединений:
вертикальное;
горизонтальное;
диагональное.

При производстве клееного бруса, в основном, применяется вертикальное соединение, так как на фронтальных поверхностях мини-шип позволяет иметь плавный переход от одной заготовки к другой, это особенно важно при лаковом покрытии с сохранением текстуры натурального дерева.

По материалам

  • http://www.weinig.ru/;
  • "Справочник технолога по производству деревянных светопрозрачных конструкций", Шлёнов Н.Г.; Санкт-Петербург, 2009г.
