Линия анодирования алюминиевых профилей на примере линии от компании CISART Engineering (Италия) основное оборудование

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Описание основного оборудования

ОПОРЫ ОСНОВАНИЯ ДЛЯ ПРОХОДОВ

Взаимозаменяемые стальные опоры для проходов по боковой линии ванн. Эти опоры поддерживают также водяные трубы, воздуховоды, трубы для концентратов, пара, деминерализованной воды и кабельканалы. Они укомплектованы:

  • Защитные ограждения (снаружи линии ванн)
  • Стальные уголки
  • Стальные кронштейны поддержки кабельканалов
  • Отверстия для крепления трубных кронштейнов.
  • Выравнивающие пластины из ПВХ
  • Антикислотная защита

Спецификации:

  • Проход между опорами: уточняется по месту
  • Ширина опорной конструкции: уточняется по месту
  • Высота опоры: уточняется по месту

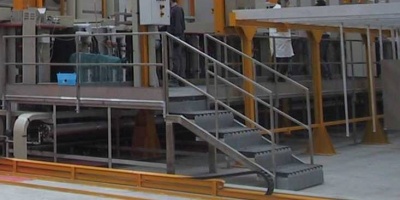

Liniya anodirovaniya.jpg


ДВЕ СТРЕМЯНКИ ДЛЯ ПОДЪЕМА НА ПРОХОД Приставные лестницы выполнены из стальных квадратных труб с уголковыми кронштейнами для ступенек.

Они укомплектованы:

  • Ступеньки из ABS
  • Самоконтрящийся защитный барьер
  • Противокислотная защита

Спецификации:

  • Ширина: уточняется по месту
  • Высота: уточняется по месту

ПЛОЩАДКИ ДЛЯ МОСТКОВ Площадки для мостков - Зона ванн Выполнены из ABS

Спецификации:

  • Длина: 400 мм
  • Ширина: 200 мм
  • Высота: 90 мм

ОБЛИЦОВКА ПОЛА

Объекты для облицовки:

  • Пол под ваннами
  • Коммуникации под линией ванн
  • Полы под контейнерами концентратов

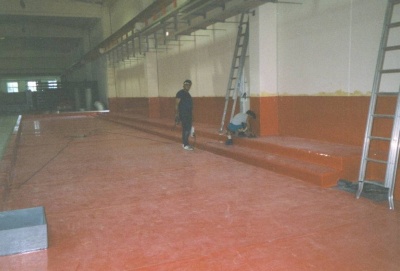

Oblicovka pola.jpg

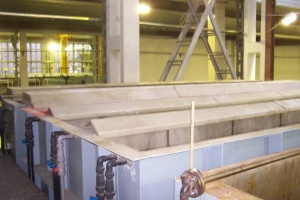

22 БОКОВЫЕ КРЫШКИ ВАНН ИЗ ПОЛИПРОПИЛЕНА

Bokovie krishki.jpg

ОРГАНИЗАЦИЯ ВЫТЯЖКИ

ВЫТЯЖКА ЩЕЛОЧНЫХ И КИСЛОТНЫХ ИСПАРЕНИЙ Установка вытяжки образующихся испарений, состоящая из следующих ванн:

  1. ОБЕЗЖИРИВАНИЕ
  2. ТРАВЛЕНИЕ
  3. АНОД

Установка состоит из:

  • 10 вытяжных пластинчатых зонтов, изготовленных из кислотоустойчивого пластика, укомплектованных заслонками регулировки потока и перегородками направления.
  • 10 соединений вытяжек с основным коллектором
  • 2 коллектора из материала Moplen составляющих систему каналов, в комплекте с держателями и аксессуарами.
  • 2 электровентилятора с крыльчатками из нерж. стали AISI 316 с переменной скоростью посредством инвертера

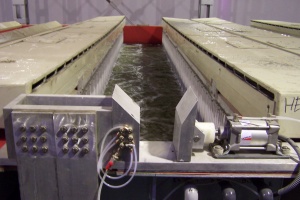

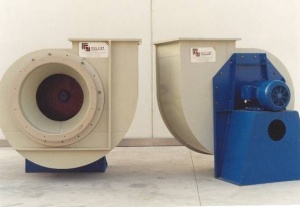

Vanni i oborudovanie3.jpg

Vityazhka kislotnih isparenii1.jpg

Установл. мощность : необх. уточнять Kw Производительность : 60.000 м3/час

Вентилятор также имеет достаточный потенциал для перспективной анодной ванны 2 дымоходные трубы. Распределительный щит, содержащий электроаппаратуру контроля и управления вентилятором. Электрические соединения от щита управления осуществлены одно- или многожильным кабелем и помещены или в оцинкованные стальные кабельканалы или, при необходимости, в самогасящийся ПВХ.


БАШНЯ ГАЗОПРОМЫВКИ ЩЕЛОЧНЫХ ПАРОВ

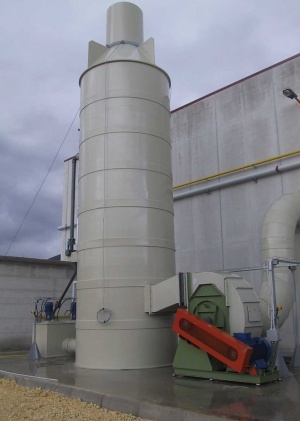

Bashnya promivki shelochnih parov.jpg

1 насос промывки испарений, изготовленный из кислотостойкого материала. Установлен. мощность : кВт. необходимо уточнять Напряжение питания : 380 V - 50 Hz. - 3 ф.

1 башня газопромывки, выполненная из изостатического полипропилена, стабилизированного в ультрафиолетовых лучах, в комплекте с диафрагмами каплеотделения с габаритными размерами, которые уточнятся на фазе проектирования.

Диаметр : необходимо уточнять Высота : необходимо уточнять Производительность: 60.000 м3/


БАШНЯ ГАЗОПРОМЫВКИ КИСЛОТНЫХ ПАРОВ

- 1 насос промывки испарений, изготовленный из кислотостойкого материала. Установлен. мощность : кВт. необходимо уточнять Напряжение питания : 380 V - 50 Hz. - 3 ф.

- 1 башня газопромывки, выполненная из изостатического полипропилена, стабилизированного в ультрафиолетовых лучах, в комплекте с диафрагмами каплеотделения с габаритными размерами, которые уточнятся на фазе проектирования.

Диаметр  : необходимо уточнять Высота  : необходимо уточнять Производительность  : 60.000 м3/


ВОЗМОЖНЫЕ ИСКЛЮЧЕНИЯ:

Подземный коллектор для отвода газа, изготовленный из цемента и надлежащим

ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ

4 КРАН- БАЛКИ

Кран-балка для подъема и транспортировки деталей для обработки в зоне ванн. Конструкция и оборудование, используемые в кран-балках были разработаны специально для особо тяжелых условий, которые могут возникнуть в любом процессе анодирования.

В основном кран имеет в своем составе:

  • 1 Несущая конструкция изготовлена из коробчатых стальных параллельных балок.
  • 2 головные части на ламинированной плите

На каждой части есть 4 стальных колеса, подвергшихся термообработке для повышения их стойкости. 2 управляющих колеса укомплектованы: - коронной шестерней, что сопрягается с шестерней на шлицевом валу двигателя - двигатель.

  • 2 сферических подшипника, смонтированных в каждом колесе. .
  • Подъемник состоит из 2-х скоростного двигателя с электромагнитным тормозом,
  • сдвоенных цепей в комплекте с шестернями и противовесами.
  • 2 направляющие для поднятия балок – подвесок деталей. Направляющие выполнены из стальных профилей, которые жестко закреплены на конструкции тележки. Подъемные крюки балок крепятся к цепи и работают внутри направляющих на специальных тележках.
  • Электрическая часть:

Кран-балка управляется вручную с кнопки пульта дистанционного управления. Вся электрическая система спроектирована на мощность значительно превышающую номинал, что позволяет иметь гарантированно безопасную эксплуатацию.

  • Окраска:

Вся металлическая конструкция кран-балки защищена двумя слоями кислотоупорной краски.

СПЕЦИФИКАЦИИ:

  • Пределы подъема: 2 x 1000 кг
  • Усилие подъема: 1000 + 1000 кг
  • Скорость подъема: 3.75 - 15 м/1'
  • Скорость прохождения: 5-45 м/1'
  • Напряжение: 380 В 3 ф 50 Гц
  • Пролет: мм

2 ЭЛЕКТРОЛИНИИ ДЛЯ КРАНБАЛКИ

Электролиния подачи мощности и дистанционного управления кранбалкой. Каждая электролиния укомплектована:

  • Гирлянды для кабеля
  • Кабели мультиповоротные
  • Тележки
  • Консоли

СПЕЦИФИКАЦИИ:

  • номинальное напряжение кабеля  : 500 В.
  • Напряжение : 380 В- 3 ф. - 50 Гц

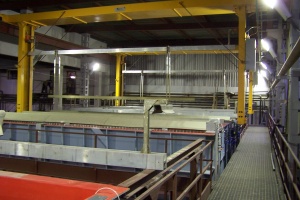

Linii kranbalki.jpg

2 ТЕЛЕЖКИ - ПЕРЕКЛАДЧИКИ

Тележка -перекладчик состоит из:

  • стальная конструкция
  • Самотормозящийся двигатель
  • Электрическая часть
  • Перекладчик управляется с кнопочного пульта

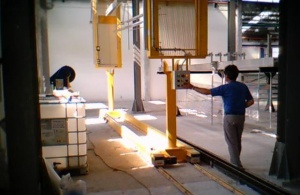

Telegki perekladchiki.jpg

Спецификации:

  • Скорость : 4-16 м/1'
  • Мощность двигателя : 0.55 кВт
  • Напряжение : 380 В- 3 ф. - 50 Гц


2 ЭЛЕКТРОЛИНИИ ДЛЯ ПЕРЕКЛАДЧИКОВ

Электролиния подачи мощности и дистанционного управления перекладчиком. Каждая электролиния укомплектована:

  • Направляющие для кабеля
  • Кабели мультиповоротные
  • Тележки
  • Консоли

СПЕЦИФИКАЦИИ: - номинальное напряжение кабеля: 500 В.

ЗОНЫ ЗАГРУЗКИ/РАЗГРУЗКИ

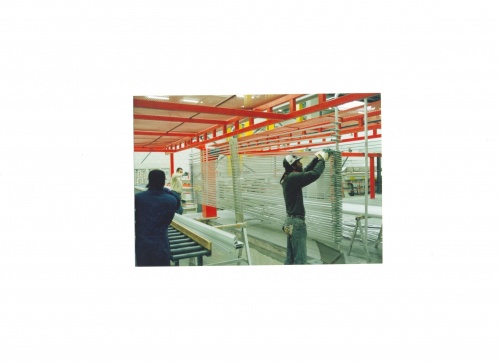

Anodnie shtangi.jpg

Данные зоны используются для обработки партии доставленных анодных штанг для подвески и снятия профилей. Каждая зона загрузки состоит из двух вертикальных колонн, высота которых может регулироваться электромеханически, используя пульт управления. Регулировка высоты штанг облегчает завес или снятие с подвески. Колонны загрузки изготавливаются из гнутой листовой стали и защищены слоем кислотостойкой краски.

На каждой колонне имеются:

  • Тележка смещения держателей штанг
  • Регулировочные винты
  • Самотормозящиеся моторы
  • Плиты и опорные плиты для крепления к полу с соответствующими винтами и болтами.
  • Конечные выключатели
  • Электрооснастка внутри колонн
  • Пульт управления
  • Устройство предотвращения столкновений кранов
  • Вращающаяся сигнальная лампа

СПЕЦИФИКАЦИИ:

  • Производительность : 1000 кг
  • Мощность двигателя : 0.55 кВ
  • Об/мин. : 280
  • Напряжение : 380 В - 50 Гц - 3 ф.
  • Высота колонны : 2700 мм
  • Ширина : 450 мм
  • глубина : 320 мм


20 СДВОЕННЫХ АНОДНЫХ ШТАНГ

Каждая анодная штангa состоит из :

  • 2 алюминиевые двутавровые балки
  • 2 крюка для подвески кран-балки
  • 4 зажима остановки подвесок

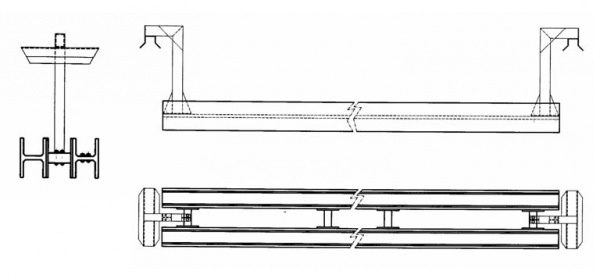

Anodnaya shtanga.jpg
