LogiKal

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск

Содержание


  1. Описание
  2. Ввод элементов
  3. Отчеты
  4. Калькуляция
  5. План позиции, Анализ материала, Протоколы коэффициента U
  6. Производственный заказ, План монтажа, Заказы
  7. Стекла и панели
  8. Коммерческие предложения, Подтверждение заказов, Накладные, Счета
  9. Статический расчет, Статика профилей, Статика стекла
  10. Модуль CAD (Опция), Сечения
  11. Оптимизация раскроя
  12. Управление пилой
  13. Планы профилей и обработки (Опция)
  14. CNC (Опция), CNC с резкой (Опция)
  15. Дополнительная оптимизация, Оптимизация плоскостных материалов
  16. База данных
  17. Интерфейс для конструирования зимних садов (Опция)
  18. Интерфейс для трехмерного проектирования (Опция)
  19. Интерфейс для систем типа PPS/ERP (Опция)
  20. Системные требования
  21. Работа в сети



1. Описание

LogiKal® - калькуляционный мультисистемный программный комплекс для фасадных и оконных фирм от компании ORGADATA (www.orgadata.com), построенный на модульной основе. Обеспечивает полный цикл ведения бизнеса в области светопрозрачных конструкций.

LogiKal® – это простая в обслуживании программа, конфигурация, функциональность и конструкция меню которой точно приспособлены к общим потребностям, связанным с окнами, дверями и фасадами.

Программа LogiKal® думает вместе с Вами. Она ведет постоянный контроль над правильностью ввода данных, так чтобы не появились возможные ошибки.

Интерфейс редактирования текстов позволяет применить интегрированный редактор текста программы LogiKal®, Microsoft Office либо другие офисные решения для отчетов.


1.1 Преимущества LogiKal

Мультисистемность - возможность работы в одной программе с несколькими системами профилей разных поставщиков одновременно. Это обеспечивает:

  • быстрое моделирование конструкции и формирование коммерческого предложения для заказчика
  • быстрый и точный пересчет заказа при любых изменениях конструкции изменениях или замены выбранной системы
  • независимость от «человеческого фактора»
  • экономию на приобретении ПО для каждой системы профилей отдельно.


1.2 Основные возможности:

  • базы данных по профильным системам (более 80 поставщиков систем)
  • ведение клиентской базы
  • сеточный прайс-лист по типоразмерам конструкций
  • шаблоны конструкций
  • свободное моделирование конструкций в диалоговом режиме - работа с 2D-объектами, полигональными и элементными (блочными) конструкциями
  • статический анализ профилей и заполнений при моделировании конструкций
  • функция «защиты от некорректного ввода данных» при моделировании конструкций
  • определение стоимости материалов и затрат
  • получение коммерческого предложения для заказчика
  • широкие возможности настройки экономических и коммерческих параметров, ценовой политики
  • автоматическое генерирование эскизов конструкций и сечений, с возможность отображения строительной части, перекрытий, высотных отметок
  • создание ведомости теплотехнических характеристик конструкций
  • учет складских запасов и делового отхода
  • создание заказных спецификаций для заказа системных компонентов _ (профиль, фурнитура, комплектующие)
  • создание заказных спецификаций для заказа компонентов сторонних производителей и собственного изготовления (заполнения, листовые материалы, утеплитель, расходные материалы, метизы и т.п.)
  • создание документации для производства – спецификации, оптимизация раскроя, сборочная ведомость, эскизы
  • вся информация и документация по заказу хранится в самом заказе
  • дополнительная оптимизация профиля
  • дополнительная оптимизация листового материала
  • подготовка данных для передачи и управления пилами
  • возможность создания собственных шаблонов документов
  • возможность вывода документации в различных форматах (графические, Word, Excel)
  • широкие возможности настройки программы под конкретного пользователя
  • возможность создания собственных пользовательских баз данных по системам профилей
  • локальная и сетевая версии, разграничение доступа.


1.3 Дополнительные возможности:

  • встроенный CAD-модуль
  • возможность обмена данными с другими CAD-программами (AutoCAD, ATHENA)
  • проектирование 3D-объектов любой сложности в комплексе с ATHENA
  • назначение обработок профиля из библиотеки
  • создание и сохранение в библиотеке клиентских обработок
  • создание чертежей обработки для производства – отчеты, экспорт в AutoCAD
  • подготовка данных для передачи и управления обрабатывающими центрами


2. Ввод элементов

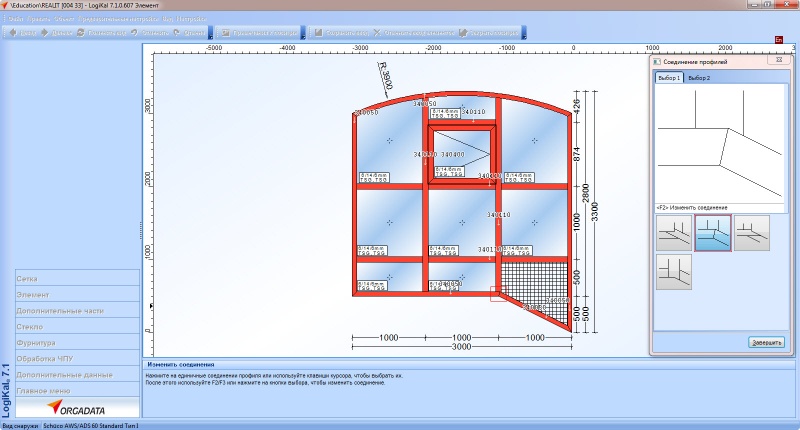

Input of Elements.jpg

Простота программы LogiKal® обеспечивает пользователям быструю работу в системе. Ввод элементов охватывает окна, двери, фасады, офисные перегородки, раздвижные двери любого размера и конструкции. Шаг за шагом Вы определяете свойства каждого элемента. Программное обеспечение ведет пользователя через весь процесс создания таким образом, чтобы не забыть ни об одной детали.


За короткое время создается геометрия элемента, выбирается профиль, фурнитура, стекла, варианты соединений и уплотнители, а также цвета поверхностей, согласно желанию заказчика.

Все свойства изделия можно подробно указывать во время ввода данных. LogiKal® автоматически контролирует, чтобы указанные пользователем параметры были технически обоснованы.

В процессе конструирования программа автоматически предлагает возможные варианты соединения элементов конструкции.

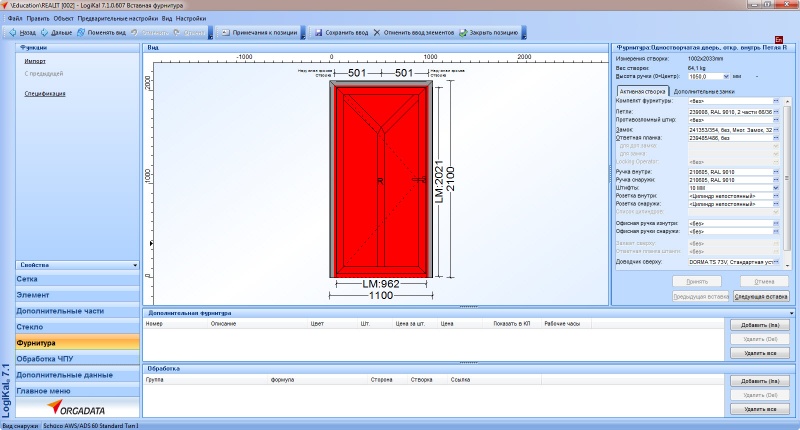

Создание фурнитуры сопровождается Ассистентом. С заранее определенными комплектами фурнитуры этот процесс становится еще легче. С их помощью можно одним нажатием укомплектовать данную позицию всеми нужными изделиями фурнитуры.

Любые конструкции в двух измерениях создаются как линейная модель в интегрированном LogiKal® CAD либо в AutoCAD. Затем созданной конструкции автоматически присваиваются выбранные профили.

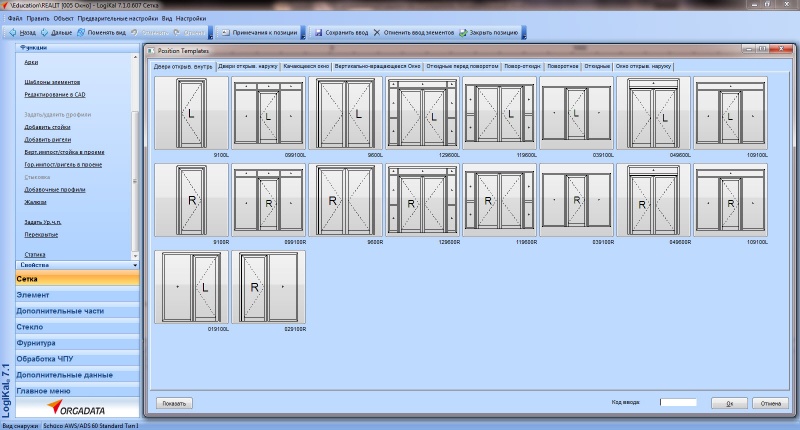

В библиотеке позиций можно хранить созданные позиции как шаблоны для дальнейшего использования.

Программа учитывает свойства различных алюминиевых и стальных элементов, а также алюминиево-деревянных соединений.

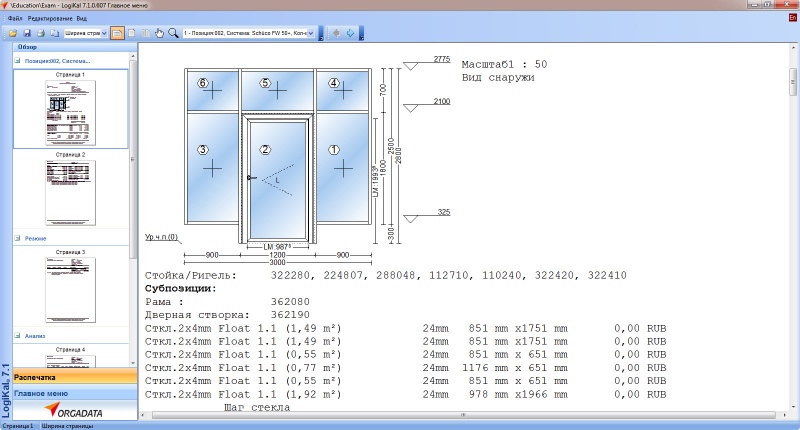

3.Отчеты


В программе LogiKal® всю важную информацию можно получить в различных формах отчетов. Возможности настройки помогают адаптировать отчеты к индивидуальным потребностям фирмы. Пользователь решает, какая информация будет указана в отчете. К примеру, можно выбрать отчет по всему объекту, либо только его выбранных частей. Можно совмещать позиции разных объектов и размещать их на одном отчете.


В зависимости от вида отчета имеется возможность его модифицировать в интегрированном редакторе текста, либо непосредственно в Microsoft Word или Microsoft Excel. С помощью прямого экспорта позиций LogiKal® в продукты Microsoft Office возможно сэкономить время на ручной ввод изменений между программами. Для передачи отчетов в другие текстовые редакторы используется формат rtf.


4. Калькуляция


Калькуляция

На основе введенных настроек, касающихся условий закупки и цен производителей, записанных в базе данных, LogiKal® рассчитывает стоимость закупок для данного проекта. Стоимость выполнения проекта составляется с учетом введенных накладных расходов и стоимости рабочей силы. Калькуляция учитывает производителя, материал и специфические свойства для региона, такие как, расчет профилей в метрах, килограммах, либо цены за квадратный метр. Расчет покраски по периметру, по габаритным размерам или по весу профиля. Вычисление стоимости стекла по ценам объекта или по общему прайс-листу, за единицу площади или ступенчато в зависимости от ценовых диапазонов. Пользователь решает, будет ли проводиться калькуляция профилей отдельно, либо в комплектах.

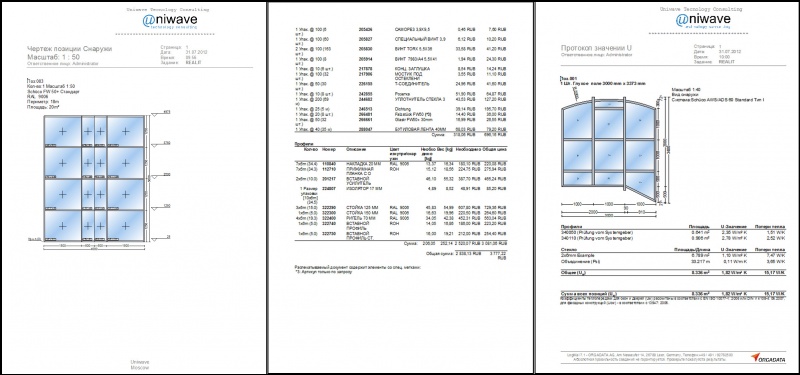

5. План позиции, Анализ материала, Протоколы коэффициента U


План позиции, Анализ материала, Протоколы коэффициента

План позиции показывает все элементы, которые содержит объект. Так же может быть предоставлена информация о цвете профилей, их серии, и о стекле.

Фактические потребности в материале сравниваются с заказанным количеством для данного объекта наглядным способом. На этом основании Вы видите понесенные расходы при закупке материала и быстро находите соответствующие пункты для оптимизации конструкции.

Во время ввода элементов, использованные коэффициенты теплопроводности U будут автоматически учтены в протоколах. Даже для геометрически сложных конструкций, Вы получите правильные коэффициенты U. С 2012 года (для LogiKal 8) расчет коэффициента U подтвержден сертификатом Института Оконных Технологий (IFT Rosenheim).

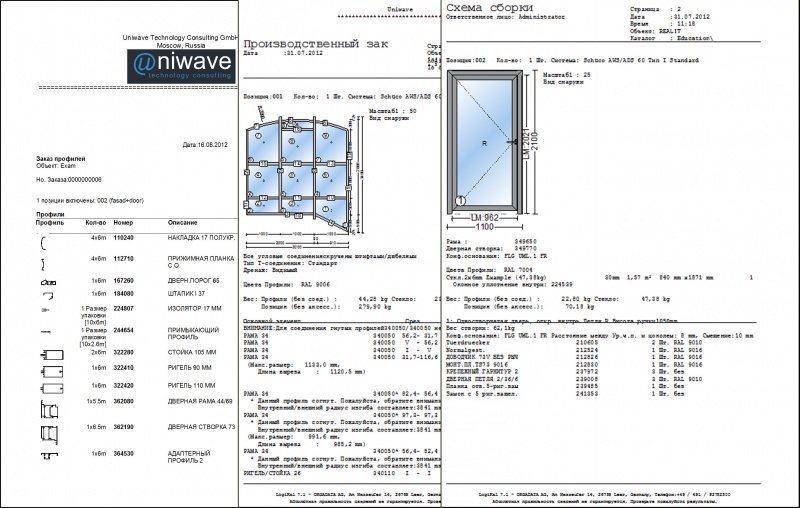

6. Производственный заказ, План монтажа, Заказы

Производственный заказ, План монтажа, Заказы


Производственный заказ разделен на отдельные позиции и дополнительно содержит разделение на основные элементы и заполнители. Небольшие и дополнительные материалы могут быть указаны либо скрыты.

Фасады и их заполнения программа показывает на отдельных страницах.

Одним кликом мышки можно генерировать план монтажа и получить отчет с пронумерованными позициями всех использованных профилей, фурнитуры, аксессуаров и стекол.

Заказы для профилей, аксессуаров, фурнитуры, заполнителей дверей, уплотняющих рам, стекол и панелей создаются легко и быстро. Заказы генерируются отдельно по поставщикам и учитывают размер упаковок, а также другие специфические для производителя требования.














7. Стекла и панели

Стекла и панели

В LogiKal можно создавать структурированный и многосторонний подсчет стекол и панелей, а также запросы на стекла и панели. В Плане установки стекла можно посмотреть все использованные стекла для данной позиции. В дополнение к плану установки стекол можно получить чертежи фасонного стекла с размерами. Размеры соответствуют стандартам производителей стекла. Вы сможете создавать чертежи с допусками особых модельных стекол для контроля производственных заказов.













8. Коммерческие предложения, Подтверждение заказов, Накладные, Счета


Коммерческие предложения, подтверждение заказов, накладные, счета-фактуры и т.п. создаются на основании вычисления позиции, информации о цвете, поверхности и дополнительных материалах, как для отдельной позиции, так и для всего заказа в целом. Шаблоны текстов можно размещать в интегрированном редакторе текста либо непосредственно в Microsoft Word, а затем в выбранных отчетах.


9. Статический расчет, Статика профилей, Статика стекла

Статический расчет, Статика профилей, Статика стекла

С помощью модуля расчета статики Вы можете подобрать предварительные параметры конструкции в соответствии с нормативами EN 1991-1-4 так, чтобы они соответствовали заданным условиям. В базе данных программы LogiKal® находятся нормы многих стран. Давление ветра LogiKal® может выбирать вручную либо автоматически. После выбора норм специфических для данной страны можно выбрать тип местности. Карта давления ветра поможет Вам при выборе местности. Ветровые зоны и категории территорий можно выбирать отдельно и приспосабливать к свойствам. Если давление ветра уже известно, можно ввести его вручную.

Параметры статики, созданные индивидуально, можно сохранить как «параметры по умолчанию».

С помощью статического расчета определяется требуемый момент (Ix) для каждой стойки и ригеля. Программа рассчитывает вертикально установленные окна, двери и фасадные конструкции под горизонтальной нагрузкой (ветер). Для элементов окон и дверей профили стоек и ригелей определены как однопролетные балки, для фасада количество полей и их расстояние крепления произвольны, так как они будут определены в зависимости от точек крепления. Во время ввода можно выбрать следующие виды стекла, например: Float, литое стекло, закаленное стекло (TSG), полу-закаленное стекло (SSG), многослойное стекло (LSG). На основании давления ветра можно определить прогиб и давление для каждого стекла. Полученные результаты будут сравнены с условиями национальных стандартов для остекления. Учтены будут также климатические нагрузки, выступающие при изолированном остеклении, которые вызваны разницей давления в разное время года. Предельные значения прогиба указываются поставщиком стекла, а затем вводятся в программу.


10. Модуль CAD (Опция), Сечения


Модуль CAD (Опция), Сечения

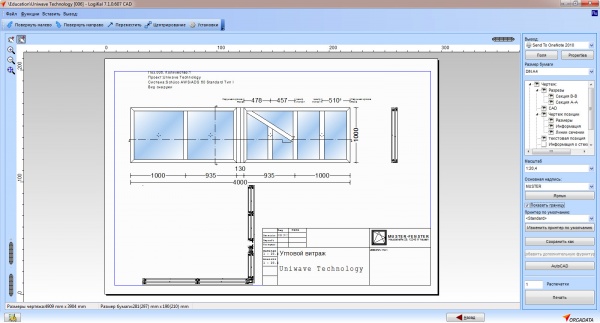

LogiKal® имеет интегрированный модуль CAD, который характеризуется легким обслуживанием и широким набором функций.

Такие функции как рисование пленки, листовой стали, изоляции и вспомогательных линий и т.д. могут быть легко и быстро выполнены в LogiKal® CAD. Созданные элементы можно в любой момент выбрать и изменить. Описания изменяются автоматически.

Повторяющиеся элементы в чертежах можно группировать в блоки. Тогда все изменения реализует опция управления блоками, а изменения появляются автоматически во всех блоках в рамках чертежа. Элементы рисунка можно разделить на разные слои.

Файлы DWG и DXF можно легко импортировать в модуль LogiKal® CAD. Созданные чертежи, соответственно, можно также сохранять как DWG и DXF. Дополнительно в Вашем распоряжении такие форматы как: BMP, JPEG, EMF, PS.

Внешние программы CAD как, например, AutoCAD могут запускаться через встроенный интерфейс.

Кроме основных функций выполнения чертежей, модуль LogiKal® CAD предлагает специальные функции. К примеру, Вы можете создавать сечение профилей с остеклением. Процесс ввода всех нужных деталей, как например серии, вариантов штапиков, толщины стекол, основных элементов и профилей заполнений, поддерживается Ассистентом.

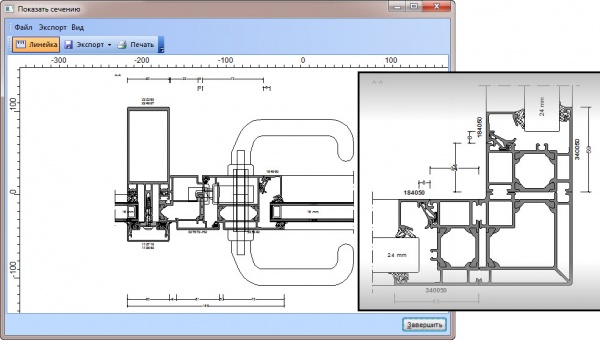

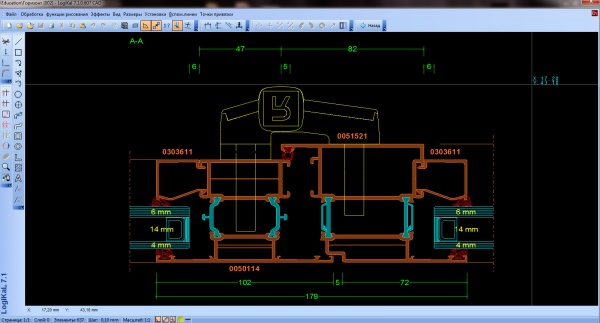

Сечения фасадов создаются быстро и точно с помощью Ассистента. С помощью встроенной базы стандартных изделий можно быстро вставить крепеж, стальные балки и профили из дерева. Сечения отдельных позиций будут загружены в CAD через модуль создания сечений.

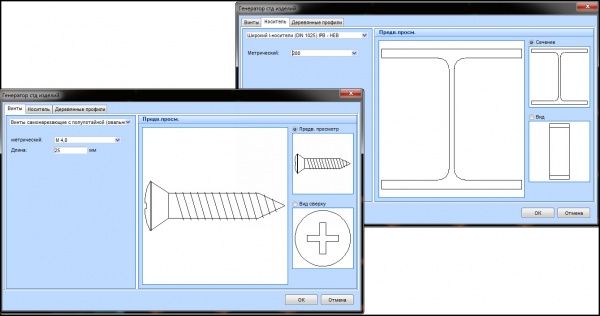

AK11.jpg AK12.jpg


Можно также использовать возможность представить планы объектов и заказов как рисунки в соответствующим масштабе. С помощью простых в использовании диалоговых окон указывается, какая информация должна быть отображена на чертеже.

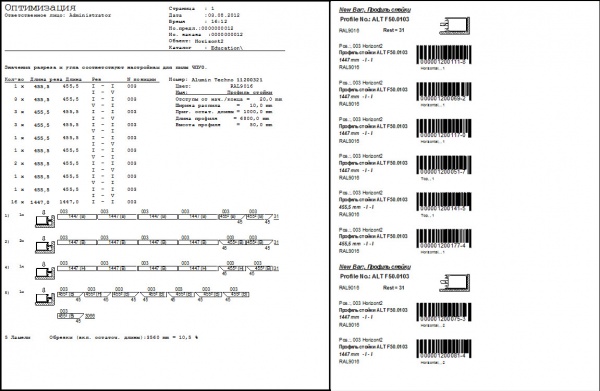

11. Оптимизация раскроя


Оптимизация раскроя

Все профили в заказе, при раскрое располагаются таким образом, чтобы было как можно меньше отходов. На чертеж выводится расположение профиля на пиле и последовательность длин для отрезания. Также для уменьшения отходов можно использовать обрезки со склада остатков. Программа определяет самые эффективные специальные длины.

Разные диапазоны длин профилей можно приписать к специальным длинам, таким образом, что для одного профиля возможно несколько специальных длин. Каждому профилю присвоен свой штрих-код, который может быть распечатан на этикетке (смотри раздел CNC).

Если заказ содержит разделители и изоляторы, к отчету будет приложен перечень соединительных элементов.














12. Управление пилой

Программа LogiKal® имеет драйверы для односторонних и двусторонних пил, которые обладают возможностью загрузки данных. Для этого учитываются результаты оптимизации раскроя. Эти данные могут быть переданы в оборудование с помощью дискеты либо через сеть. Данные, управляющие пилой, кроме информации о длине, содержат также информацию об углах и штрих-кодах, которая обеспечивает дальнейшую идентификацию обработанных деталей в центре обработки.

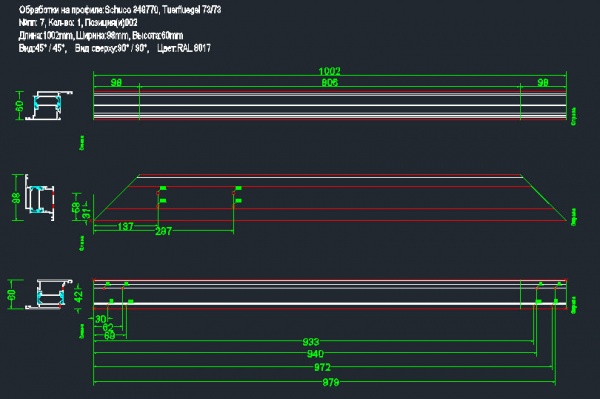

13. Планы профилей и обработки (опция)

Планы профилей и обработки

Во время ввода элемента, программа LogiKal® автоматически определяет всю геометрию обработки для фурнитуры, соединений, резок и т.п. Выбранная обработка будет представлена на планах профилей в реальном масштабе. С помощью модуля CNC и модуля CNC с опцией резки, все данные будут переданы непосредственно в обрабатывающий центр.

















14. CNC (Опция), CNC с резкой (Опция)

Модуль CNC создает файлы для обрабатывающего центра, который производит обработку профилей.

Модуль CNC с резкой создает файлы для обрабатывающего центра, который кроме обработки производит резку профилей.

LogiKal® может управлять практически всеми центрами обработки известными на сегодняшний день. Например, таких производителей как: BJM, Elumatec, Emmegi, Fischer(FMB), FOM, Handtmann, Mecal, Schüco (Emmegi, BJM) и Tekna, а также такими центрами обработки как Nikom и Maka через соединение NC-X. Программа учитывает возможности данной машины, а также длину и диаметр инструментов. Проводит обработку, например, фрезерование, подбирает инструменты, оптимизирует ход, а также контролирует глубину обработки, ее расположение, проверяет риск столкновения, а результат своих вычислений представляет в виде простых и понятных чертежей в формате CAD.

15. Дополнительная оптимизация, Оптимизация плоскостных материалов



В дополнительной оптимизации Вы указываете независимо определенные длины резки. Они могут отвечать профилям из базы данных либо могут быть произвольно определены через длину хлыста и требуемый размер профиля. Полученная оптимизация соответствует оптимизации резки. (Смотри также абзац «Оптимизация резки»).

В модуле «Оптимизация плоскостных материалов» можно оптимизировать прямоугольные листовые материалы. Программа LogiKal® учитывает при этом возможность вращения материала, например по причине структуры поверхности, либо реализации резки с помощью гильотины. Отчёт указывает количество требуемых листов, количество обрезков на лист и общий отход. Выбранный ранее размер листа можно изменить, например для того, чтобы сократить обрезки.


16. База данных


В программе LogiKal® есть возможность добавлять позиции к пользовательской базе данных. Индивидуальную фурнитуру можно добавлять к готовым комплектам фурнитуры. Также можно совмещать фурнитуру от разных производителей. Ширину изоляционной рамки стекла можно произвольно расширять. Обычные и нестандартные стекла можно ввести вместе с ценами, а также с доплатами для соединений. Обновления программы и баз данных не затрагивают собственных записей пользователя. Программа LogiKal® имеет базы данных большинства известных производителей профилей. Многие производители рекомендуют программу LogiKal®, либо являются ее дистрибьюторами.


17. Интерфейс для конструирования зимних садов (Опция)


Модуль 3D интерфейс создан специально для конструирования зимних садов в 3D и обеспечивает удобную интеграцию с программой LogiKal®.

Зимние сады, теплицы и оранжереи создаются в специализированном программном обеспечении для зимних садов. Вся нужная информация, спецификации материалов и сечения передаются непосредственно в LogiKal®.

В программе LogiKal® можно назначить стекла и другие заполнения проемов зимнего сада при просмотре в 3D. LogiKal® покажет все данные о конструкции и информацию относительно использованной системы.

Данные всей конструкции могут быть переданы LogiKal® в центр обработки. Среди прочих, 3D интерфейс совместим с ПО для зимних садов фирмы KKP Soft-Ing.-Team GmbH & Co. KG (www.soft-ing-team.de).


18. Интерфейс для трехмерного проектирования (Опция)


Этот модуль дает возможность создавать конструкции в соответствии с Вашей концепцией. Эту возможность обеспечивает внешняя программа 3D конструирования. Отдельные линии могут быть заменены на профили из базы LogiKal®. Интегрированное, диалоговое окно дает возможность определить профили, варианты соединений стоек/ригелей, а также поможет при определении групп профилей. В окне предпросмотра все элементы видны как сечения.

В программу LogiKal® можно импортировать всю конструкцию со всеми профилями и перечнями материалов. Далее назначается стекло и заполнения. Удобное окно предварительного просмотра визуализирует все процессы.

3D интерфейс сделан в частности для конструкторского программного обеспечения HiCAD, программного обеспечения ISD и системы GmbH (www.isdcad.com) а также для AutoCAD приложения Athena фирмы CAD-Plan GmbH (www.cad-plan.com) и приложения Autostructure программного обеспечения Leicad фирмы Ges.m.b.H (www.leicad.com).


19. Интерфейс вывода для систем типа PPS/ERP (Опция)


Техническая обработка позиции в программе LogiKal® возможна на основании калькуляции элемента. Кроме создания спецификации материалов и стекол, включая модельные стекла, автоматически будут также созданы данные для дальнейшего управления пилой и центром обработки. Техническая оценка в программе LogiKal® позволяет добиться оптимального расхода материала. Экспорт данных в систему ERP/PPS возможен через формат XML.

Имеется также специальный интерфейс для системы Promet фирмы O.P.S GmbH (www.promet.de), ERPlus фирмы T.A.Projekt GmbH (www.erplus.de), а также для специализированного ERP решения для светопрозрачных конструкций Prefsuit фирмы Preference (www.prefsuite.com)

Формат XML является очень гибким. Форму файлов для передачи данных можно индивидуально приспособить к использованному программному обеспечению. Такое решение обеспечивает коммуникацию программы LogiKal® со всеми системами ERP и PPS, которые поддерживают обмен данных в формате XML.


20. Системные требования


Аппаратное обеспечение:


Рекомендуемое:

• Intel / AMD, 2,53 ГГц

• 3070 MB RAM

• Windows Vista®, Windows 7

• 20 Гб свободного места на жестком диске

• DVD привод

• Графическая карта/ монитор с разрешением1280x1024

• DSL интернет


Операционные системы:

LogiKal® может работать со следующими операционными системами:

• Windows XP

• Windows Vista

• Windows 7


Серверные операционные системы

Следующие системы могут быть использованы в качестве серверных ОС:

• Windows 2000

• Windows 2003 server

• Windows 2008 server

Операционные системы для серверов Windows 2000 и Windows 2003 могут использоваться вместе с Citrix Presentation Server.


21. Работа в сети


Программа LogiKal® поддерживает работу в сети. Программа, данные, объекты и настройки пользователя хранятся в одном месте и поэтому включены в резервную копию данных. LogiKal® копирует часто используемые файлы на локальные компьютеры для увеличения скорости обработки данных. Эти данные постоянно синхронизируются с данными на сервере. Обновления загружаются на рабочую станцию, после запуска программы они доступны всем пользователям.

Поддержка терминальных серверов (Windows, Citrix) позволяет установить удаленное подключение к LogiKal. Возможно смешанное управление с терминального сервера и рабочих станций, подключенных к серверу. Лицензии на 5 и более рабочих мест администрируются центральным ключом безопасности. Лицензия "занята" только во время использования, таким образом, программа может быть вызвана с любого компьютера, пока есть свободные лицензии. Это возможно благодаря принципу работы «плавающей лицензии» ("floating license").
