Метод ускоренных коррозионных испытаний при воздействии нейтрального соляного тумана

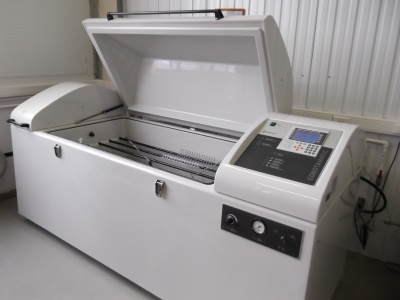

Данный метод применяется для сравнительных ускоренных коррозионных испытаний образцов изготовленных из металлов и сплавов с использованием испытательной камеры S 1000 A-TR (фирма Liebisch, сделано в Германии) в соответствии с ГОСТ 9.308-85. Сущность данного метода заключается в ускорении коррозионного процесса путем повышения температуры в испытательной камере до 35 град.С и введении в атмосферу камеры 5-ти процентного раствора хлористого натрия, который впрыскивается форсункой в камеру где образуется соляной туман (соляной туман должен обладать дисперсностью 1-10мкм (95% капель) и водностью 2-3 г/м.куб.).
Перед загрузкой образцов в камеру их обезжиривают спиртом и производят замер толщины покрытия толщиномером ТМ-4.При загрузке образцов в камеру необходимо чтобы образцы не касались друг друга и находились под углом 20-30 град. к вертикали испытуемой поверхностью вверх или их можно подвешивать вертикально. Далее оператор вводит программу испытания в камеру в соответствии с ГОСТ 538-2001 на 48, 72, 96, или 240 часов. Испытательная камера S 1000 A-TR во время испытания обеспечивает поддержание заданной температуры, создание соляного тумана и длительность испытания образцов по заданной оператором программе. В процессе испытания оператором осуществляется контроль за рН приготовленного раствора NaCl (6,0-7,0 при 25град.С), рН раствора собранного в сборниках в камере(6,5-7,2 при 25град.С), скорость наполнения раствора в сборниках (1-2см3/час.). и температурой в камере. При проведении испытаний следует строго соблюдать правила техники безопасности в соответствии с утвержденной Инструкцией по технике безопасности. По окончании испытаний производится оценка покрытия образцов по коррозионной стойкости по классам в соответствии с таблицей 2 ГОСТ 538-2001 и составляется Протокол испытания.
Таблица 2
Примечание – Изделия после проведения испытаний должны сохранить работоспособность.
Вклад участника
