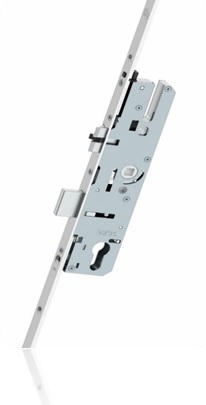

Многозапорный замок Maco G-TS MM

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2
Maco G-TS MM.jpg

В статье описана краткое техническое описание, схема фрезеровки под замок и правила его обслуживания.

Техническое описание

  • Многозапорный замок с ригелем и фалевой защелкой, с фиксированным расположением ручки
  • Закрытый корпус
  • Привод от ручки
  • 2 противовзломные цапфы
  • Вид штульпа Multi Matic, ширина штульпа 16 мм
  • Доступный дорнмасс – 25, 28, 35 мм
  • Межосевое расстояние – 92 мм
  • Сечение квадрата под штифт нажимного гарнитура – 8 мм
  • Высота расположения ручки 1050 мм
  • Удлиняется с помощью удлинителей BT-V

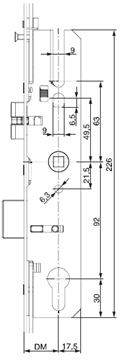

Shema Maco G-TS MM.jpg

Ширина фрезерования под коробку замка G-TS мин. 15,5 мм Внимание: коробка замка не должная быть открыта Свердение отверстий для установки нажимного гарнитура производителя перед монтажом дверного замка.

  • Не предусмотрено использование раздельного нажимного гарнитура!
  • Необходимо использование только внешнего и внутрннего нажимного гарнитура!

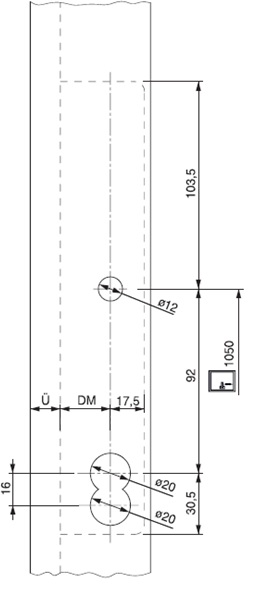

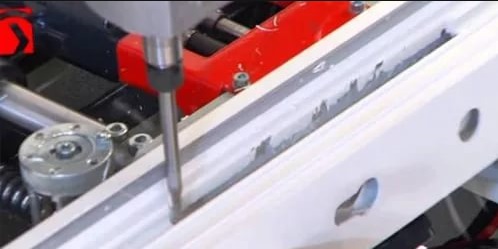

Схема фрезеровки под многозапорный замок Maco G-TS MM

Shema Maco G-TS MM 1.jpg Shema Maco G-TS MM 2.jpg

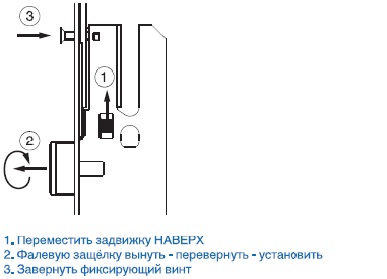

Перестановка фалевой защелки

Maco G-TS MM 4.jpg

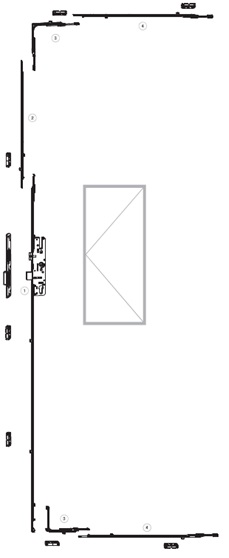

Возможность удлинения

Maco G-TS MM 3.jpg

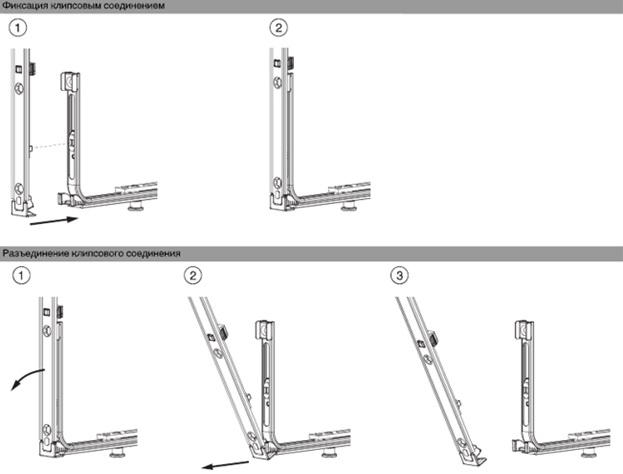

Соединение удлинителей и угловых переключателей клипсой Maco G-TS MM 5.jpg

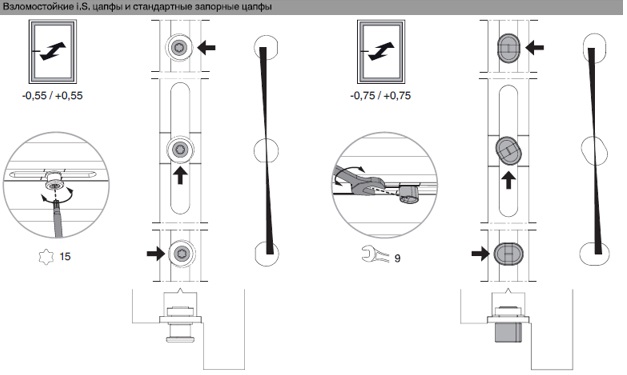

Регулировка прижима

Maco G-TS MM 6.jpg

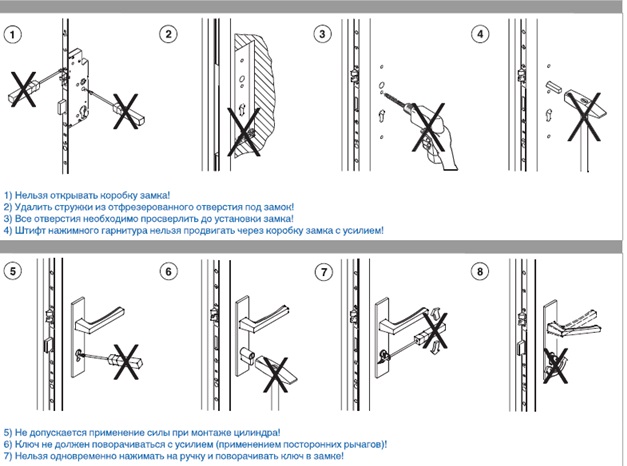

Рекомендации по монтажу замка

Maco G-TS MM 7.jpg

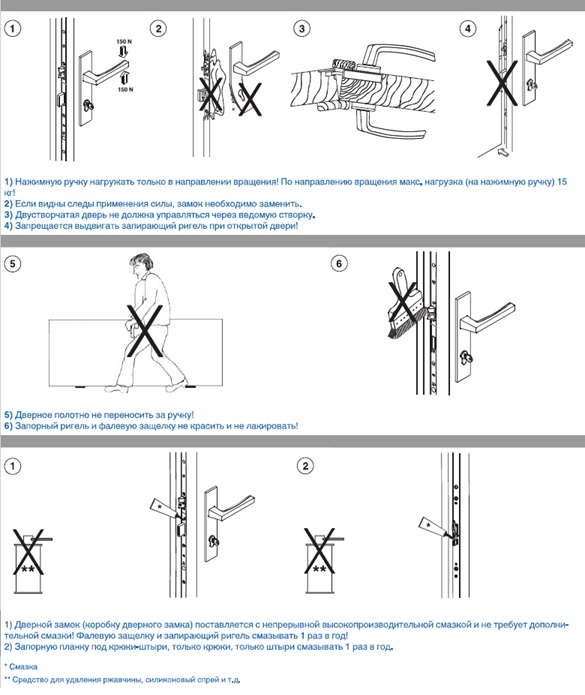

Меры предосторожности для сохранности и корректной работы замка

Maco G-TS MM 8.jpg
