Монтаж опорных раздвижных систем Firmax врезного типа

Введение

В предыдущей статье «Опорные раздвижные системы Firmax», были рассмотрены все основные характеристики новинок торговой программы компании «Т.Б.М.» - опорных раздвижных систем для дверей безрамочного исполнения. Рассмотрели варианты на направляющих врезного монтажа и накладного. Не оставим без внимания и монтаж рассматриваемых систем, в помощь производителям, кто впервые столкнется с такими шкафами-купе, а также частным лицам, кто самостоятельно захочет смастерить шкаф у себя дома. Данная статья посвящена сборке дверей купе с направляющими врезного монтажа серии FM309.

Предварительные расчеты

Итак, перво-наперво, следует произвести тщательные расчеты, а также определиться с высотой и шириной шкафа.

У встроенных шкафов данные размеры зависят от габаритов ниши, куда гардероб планируется встать. С отдельно стоящими шкафами дело обстоит проще – размеры шкафа выбирает сам Заказчик.

Определив размеры шкафа, приступаем к расчету высоты и ширины дверей и полотен МДФ или ДСП для их изготовления. Высота полотна дверной створки расчитывается по формуле:

h1 = H – 12

где Н – это высота ниши между верхней и нижней горизонталью шкафа, т.е. его пол и потолок.

Причем, необходимо учитывать то, что для дна и крыши шкафа обязательно нужно брать материал толщиной 16 мм. и больше. Это обеспечит правильную врезку направляющих.

Ширина каждой створки зависит он ширины шкафа и количества дверок. Не забывайте и о наложениях между полотнами, т.е. перехлест дверей в закрытом состоянии. Он может быть от 0,5 до 3-х сантиметров, в зависимости от предпочтений конечного заказчика.

Далее, важно правильно просчитать размеры пазов под направляющие и сами шины. Канавки для направляющих фрезеруют параллельно друг другу две штуки. Глубина паза должна быть 12 мм. (допускается погрешность в большую сторону 0,5 мм.), а ширина нужна 15 мм., и здесь погрешность как с плюсом, так и с минусом возможна в 0,2 мм. Повторимся, что толщина дна и верхней полки должны быть не менее 16 мм.! Соседние двери должны отстоять друг от друга на расстоянии не менее 9 мм. Исходя из этого, формула расстояния между центрами пазов под направляющие выглядит так:

Где,

S – это толщина полотна двери,

s1 – это расстояние между двумя соседними дверьми.

Длина пазов для направляющих должна быть меньше внутренней ширина шкафа на 20 мм., и располагается паз, отстоя от боковин на 10 мм. с каждой стороны. А сама направляющая должна быть меньше длины паза на 24 мм. Подтвердим сказанное выше вырезкой из схемы сборки:

Подготовка и разметка двери для установки роликов

Двери предварительно кроятся, распиливаются и торцы защищаются кромкой, либо посформингом, в зависимости от выбранного вида и стиля шкафа.

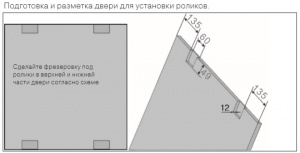

Теперь необходимо разметить и отфрезеровать присадочные места для роликов. Глубина данных присадок должна быть 12 мм., высота 49 мм., а ширина 60 мм., а отстоят от торца полотна они на расстоянии 135 мм. расположение их одинаково как вверху, так и внизу двери.

Это изображено на схеме ниже:

Установка дверей

На двери необходимо установить ролики в предварительно подготовленные пазы, а также закрепить саморезами. Обязательно проверьте, что ролики установлены параллельно торцу полотна двери, иначе ролик будет работать некорректно.

Перед установкой двери, ролики обязательно нужно заблокировать фиксатором, находящимся на корпусе, предварительно нажав на сам ролик.

В комплекте идут и доводчики на двери. Их нужно установить в верхнюю направляющую прежде, чем будете вставлять ее в паз. Для корректного монтажа доводчика, на него нанесена стрелка, это позволит поставить его в нужную сторону.

Доводчик нужно продвинуть к центру направляющей, оставив зазор между ним и концом направляющей около 60 мм.

Теперь можно установить направляющие в подготовленные для них пазы, не забыв поставить на каждую направляющую торцевые заглушки.

Перед установкой двери установленный в направляющие доводчики нужно активировать. Для этого необходимо перевести язычок на теле доводчика в крайнее положение до его фиксации по направлению стрелки.

Все подготовлено, можно приступать к установке дверей.

Сначала устанавливаются нижние ролики в направляющую, а затем верхние. При установке избегайте наклона полотна двери более чем на 20 градусов, чтобы не повредить ролики! Теперь нужно разблокировать ролики, отщелкнув фиксаторы.

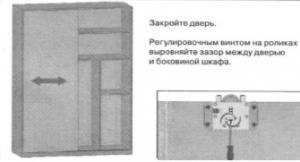

Все! Закройте двери и проверьте, нет ли зазоров между ними и боковинами шкафа. Если имеются, выровняйте их с помощью регулировочного винта на роликах.

Наслаждайтесь своим творением!

Примечание

В статье использовался материал из следующих источников:

https://www.tbm.ru/upload/iblock/719/7196aecb6f9795b5ea02b3e2b34eab49.pdf

Вклад участников

Мелешко Виктория, сотрудник ТБМ
