Монтаж светопрозрачных конструкций. Общие положения.

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0
Osobennosti montazha 25.jpg

Монтаж деревянных оконных и дверных балконных блоков (далее - изделий) производится на основании проектно-конструкторской документации, разработанной проектной организацией или производителем работ, имеющим допуск СРО (саморегулируемой организации), для осуществления профессиональной деятельности в области строительства.

  1. Основные функции окна или балконной двери - теплоизоляция, герметичность, защита от дождя, стойкость к ветровой нагрузке, звукоизоляция.
  2. Эксплуатационные характеристики монтажных швов должны соответствовать требованиям ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам», ГОСТ 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия».
  3. При строительстве и реконструкции строительных объектов работы по монтажу и устройству монтажных швов производят на основании акта сдачи-приемки проемов (строительных конструкций) в соответствии с проектом, проектноконструкторской документацией производства монтажных работ. Данный проект является основным документом для сдачи здания Государственной комиссии в части монтажа светопрозрачных конструкций.
  4. При ремонте или замене конструкций остекления в эксплуатируемых помещениях монтажные работы выполняют с учётом конкретных условий объекта по согласованию с заказчиком на основании проектно-конструкторской документации.
  5. Перед разработкой проектно-конструкторских решений узлов примыканий при реконструкции и капитальном ремонте зданий, а также при замене изделий в эксплуатируемых помещениях проводят обследование условий строительной ситуации, особенностей эксплуатации помещений и выполняют необходимые конструкторские замеры.
    При необходимости составляют поэтажные планы здания. Стеновые конструкции, предназначенные для установки конструкций остекления, нумеруют и определяют увязку базовых линий относительно фасада.
    Замеры фактических геометрических размеров конструкций, предназначенных для установки изделии, выполняют с использованием методов по ГОСТ 26433.0, ГОСТ 26433.1 и ГОСТ 26433.2 (при этом фиксируют отклонения в горизонтальной и вертикальной плоскостях).
  6. Для разработки оптимальных проектно-конструкторских решений и технологии монтажных работ следует проводить согласование с заказчиком:
    • чертежей (эскизов) конструкций изделий, подлежащих монтажу, варианта установки изделии;
    • предполагаемой конструкции монтажного шва, включая выбор изоляционных материалов и крепежных элементов;
    • конструкции элементов отделки (деталей облицовки);
    • последовательность работ по демонтажу заменяемых конструкций, восстановлению откосов, монтажу изделий, устройству монтажных швов, установке отливов, козырьков и других элементов;
    • условий организации монтажной зоны для производства работ, а также мер,обеспечивающих их безопасное ведение.

      Кроме того, следует оговаривать с заказчиком особенности строительной ситуации во время проведения работ: предполагаемые температурные и влажностные условия и др.
  7. Конструкторские замеры, данные обследования и согласованные с заказчиком условия оформляют соответствующими документами: листом (картой) замеров и протоколом согласования.

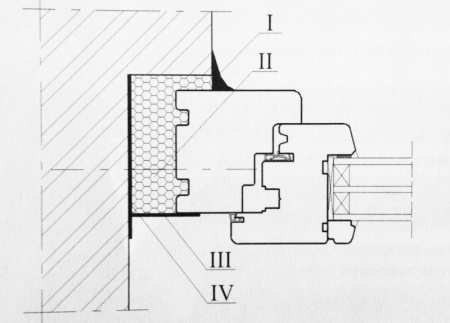

  8. Принципиальная схема монтажного шва. Стандартный проем с верхней четвертью
    I- наружный водоизоляционный паропроницаемый слой;
    II - центральный тепло-, звукоизоляционный слой;
    III - внутренний пароизоляционный слой:
    IV - дополнительный водо-, пароизоляционный слой
    Конструкция монтажного шва с паропроницаемыми герметиками включает в себя три или четыре слоя, имеющие различное функциональное назначение:
    • наружный - водоизоляционный, паропроницаемый;
    • средний - тепло-, звукоизоляционный;
    • внутренний - пароизоляционный;
    • дополнительный - водо-, пароизоляционный слой между средним слоем шва и поверхностью проема, который может быть устроен для предотвращения проникновения в шов влаги или пара из материала стены и помещения.
  9. При монтаже деревянных оконных и балконных дверных блоков должны выполняться следующие условия:
    1. Размер монтажного зазора должен быть минимальным.
    2. Заделка монтажных швов между изделиями и откосами проемов стеновых конструкций должна быть плотной, герметичной, у рассчитанной на выдерживание климатических нагрузок снаружи и условий эксплуатации внутри помещений.
    3. Герметизация швов со стороны помещений должна быть более плотной, чем снаружи.
    4. Конструкция узлов примыкания должна обеспечивать надёжный отвод дождевой воды и конденсата наружу. Не допускается проникновение влаги внутрь стеновых конструкций и помещений.
    5. Конструкция узлов примыкания должна препятствовать образованию мостиков холода, приводящих к образованию конденсата на внутренних поверхностях оконных проемов.
    6. Все технологические отверстия, производимые в конструкции оконной и балконной коробке для установки крепежных элементов, обрабатываются внутри раствором антисептика. Видимая часть технологического отверстия обрабатывается герметиками и закрывается декоративным колпачком (заглушкой) по цвету, схожим с отделкой поверхности деревянной светопрозрачной конструкции.
  10. При производстве работ в холодное время года (ниже +5°С) необходимо учитывать особенности поведения всех применяемых монтажных материалов. Сильные ударные нагрузки на деревянную коробку конструкции недопустимы.
  11. При проведении штукатурных (отделочных и др.) работ деревянные оконные блоки должны быть защищены от возможного попадания раствора, мусора, искр и т.п.
  12. Демонтаж ранее установленных конструкций остекления должен производиться с соблюдением требований СНиП 12-03-2001, СНиП 12-04-2002, инструкции по технике безопасности.

Вклад участников

Кураков Артём

Примечание

Шленов Н.Г. "Руководство по монтажу деревянных светопрозрачных конструкций"
