Монтажные клинья

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

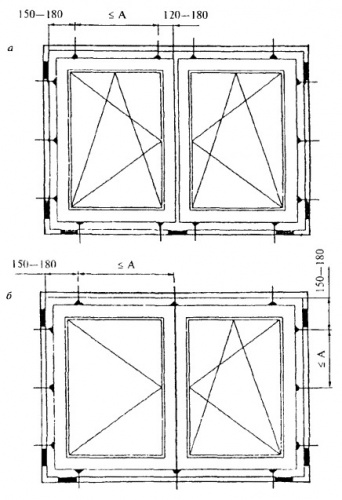

В соответствии с ГОСТ 30971-2002 ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЙ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ Общие технические условия пункт В.4.4 гласит: "Передача силовых нагрузок на монтажный шов не допускается. Для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород с твердостью не менее 80 ед. по Шору А. Количество и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки - 100 - 120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами. Посадка боковых колодок должна быть плотной, но не оказывать силового воздействии на профили коробок. Примеры расположения опорных (несущих) колодок и крепежных деталей приведены на рисунке"


senter

Напилить опорные колодки из твердых пород дерева и пропитать антисептиком, не совсем простая задача. Иначе со временем дерево может начать гнить. Очень хорошим решением является применение монтажных клиньев.

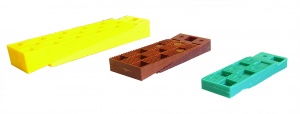

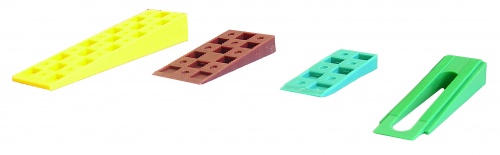

Они выполнены из полимерных материалов, не подвержены старению. Различные ширины позволяют применять их для разных типов профилей. Используя два разных клина за счет зубцов, можно плавно менять высоту опорной колодки. В случае крепления рамы дюбелями, отверстие в клине, позволяет дополнительно фиксировать клинья, между рамой и проемом.
