Наличник универсальный жесткий. Корпус 3047 и крышка 3048

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Назначение

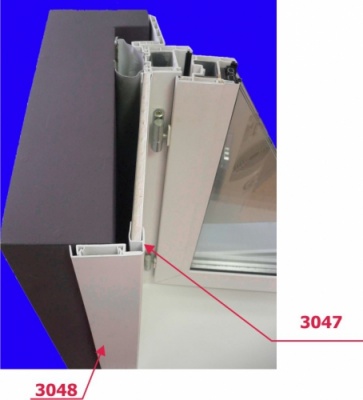

Фото 3047+3048.jpg





   Универсальный наличник жесткий 3047+3048 предназначен для монтажа внутренних откосов окон и дверей ПВХ, в качестве финишного (конечного) профиля.

  Является крепежным элементом самого откоса, изготовленного из различных материалов (сэндвич-панели, ПВХ панели и т.п.), а также является декоративным элементом, придающим окну красивый эстетичный внешний вид.










Описание

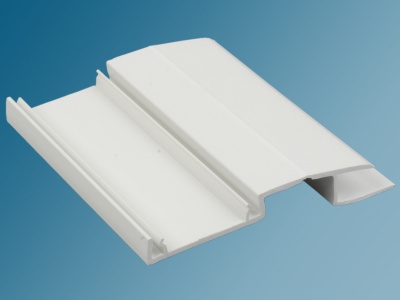

REV0010 Korpus-65mm 3047.jpg

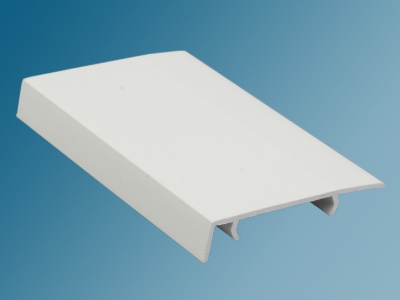

REV0010-1 Kryshka-65mm 3048.jpg


  Универсальный наличник жесткий представляет собой ПВХ профиль белого цвета из твердого пластика.

  Состоит из двух частей: корпуса 3047 и крышки 3048.





  Изготавливается методом экструзии длиной 6,0 м или 6,2 м.

  Корпус 3047 и крышка 3048 изготавливаются как раздельные элементы, так и единым профилем, который перед использованием легко разрезается ножом на 2 части - корпус и крышку.

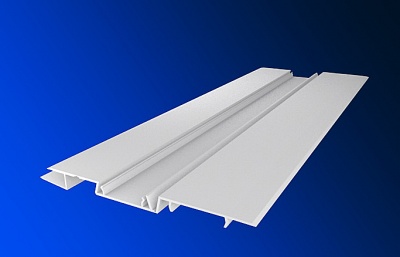

Фото 3047+3048 единый профиль.jpg

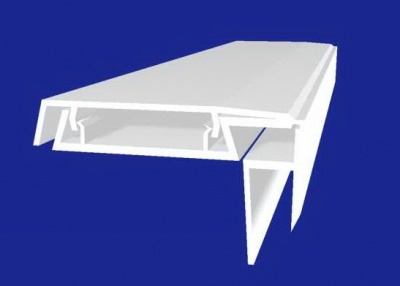

Фото 3047+3048 в сборе 02.jpg















Характеристики

Эскиз 3047+3048.jpg



  Изготовлен из высокопрочного пластика ПВХ.
Размеры :

- Посадочное место для откоса   8-10 мм
- Ширина крышки (наличника)    62 мм



Схема монтажа


Схема монтажа 3047 и 3048.jpg



























Заказные артикулы

REV0009.07 Налич унив (корпус+крышка ) 3047/3048 REV 10х65 бел 6,0м

  REV0010.07 Налич унив (корпус 3047) REV 10х65 бел 6,0м
  REV0010.07/1 Налич унив (крышка 3048) REV 10х65 бел 6,0м



REV0030.07 Налич унив (корпус+крышка ) 3047/3048 REV 10х65 бел 6,2м

  REV0031.07 Налич унив (корпус 3047) REV 10х65 бел 6,2м
  REV0031.07/1 Налич унив (крышка 3048) REV 10х65 бел 6,2м
