Насадка для выборки отверстий под ручку

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание

Сверлильный редуктор.jpg
Насадка для выборки отверстий под ручку - представляет собой установку состоящую из столика с настраиваемыми ограничительными планками для позиционирования створки и редуктора для передачи крутящего момента от дрели к трем патронам в которые устанавливаются сверла необходимого диаметра.














Назначение

Данная насадка используется в производстве окон. Ее конструкция разработана таким образом, что достаточно нанести разметку всего одного центрального отверстия под штифт ручки и произвести выборку трех отверстий за одну операцию. При этом все три отверстия гарантировано будут находиться на заданных расстояниях друг от друга и располагаться на одной оси. Что в конечном итоге значительно сокращает время на данную операцию и исключает ошибки при выборки отверстий под ручку.

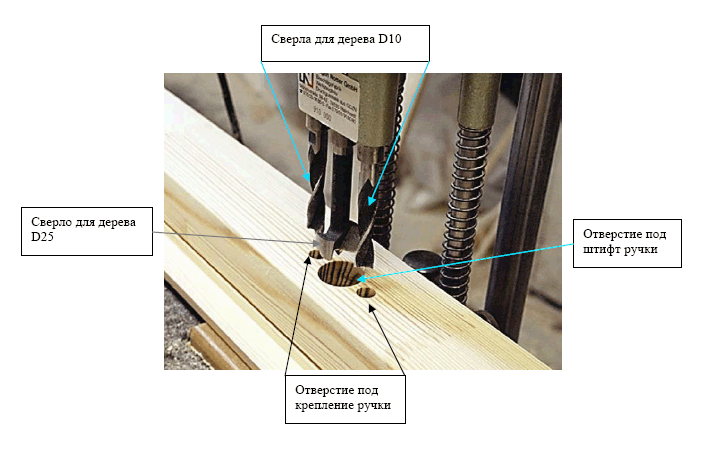

Nasadka dlja vyborki otvesrtij pod ruchku 23.gif




















Способ применения

  • Установить необходимый набор сверл в патроны
  • Отрегулировать ограничительные планки под тип створки
  • Отметить на профиле створки центр отверстия под штифт
  • Установить створу на столик, прижав ее к ограничительным планкам так, что бы намеченный центр отверстия под ручку совпадал с центром сверла под штифт
  • Включить дрель
  • Опустить насадку произведя выборку всех трех отверстий
  • Поднять насадку
  • Выключить дрель
