В статье описаны нестандартные типы открывания алюминиевых окон

Типы открывания алюминиевых окон

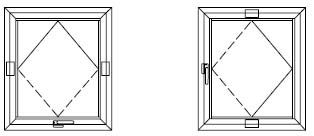

Среднеподвесное открывание алюминиевых окон

СРЕДНЕПОДВЕСНЫЕ - окно, створка которого может совершать поворот относительно одной вертикальной или горизонтальной оси,
Sredniy podves.jpg
размещённой по центру . Комплект фурнитуры на данные окна состоит из ручка, петли, пятка-опора, точки запирания на вертикали и горизонтали. В данных конструкциях створка вращается в раме относительно центральной оси вращение на угол 100-160 градусов. Данный тип окон применяют в частном строительстве из-за дороговизны конечного продукта.

Комплект фурнитуры на данные окна состоит из ручка, шарнир, точки запирания, элемент микропроветривания (не обязателен), тяга фурнитурная.




Принцип действия:
- окно «заперто», ручка находится в вертикальном положении «вниз», цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме, весовая нагрузка распределяется на шарниры;
- окно «открыто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, весовая нагрузка распределяется шарнтры;
- окно в режиме «микропроветривание»:
** вариант №1: ручка находится в вертикальном положение «вверх» положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, одна запорная цапфа находится в зацеплении с ответной планкой микропроветривания, весовая нагрузка распределяется на петли;
** вариант №2: в фурнитурную обвязка вводят дополнительный элемент микропроветривания (видимый или скрытый) который регулирует угол откидывания окна в положении «открыто».

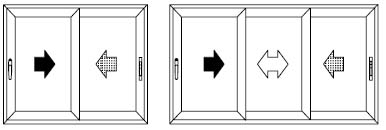

Сдвижное открывание алюминиевых окон

СДВИЖНЫЕ – окно, створки которого сдвигаются относительно рамы (непосредственно по раме). Комплект фурнитуры на данные окна состоит из ручка-защёлка или ручка с приводом на запоры, ролики, запоры (могут отсутствовать в зависимости от системы профилей). Комплект фурнитуры на данные окна состоит из ручка, ролики, точки запирания (как правили на ручке-защелке). Данный тип окон применяют в массовом строительстве для остекления балконов, так как не является герметичным , в качестве уплотнения в данных системах применяется фетр (щёточное уплотнение).



Принцип действия:
- окно «заперто», ручка защёлка в зацеплении с ответной планкой,

- окно «открыто», ручка защёлка находется не в зацеплении с ответной планкой, створку можно сдвигать.

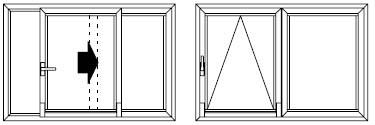

Портальное открывание алюминиевых окон

ПАРТАЛЬНЫЕ – окно, створка которого может совершать поворот относительно одной горизонтальной оси под створкой и сдвигаются параллельно раме (по направляющим прикрепленным к боковой части рамы снизу и сверху). Комплект фурнитуры на данные окна состоит из ручка, точки запирания, ролики, направляющие, ножницы откидывания, тяга фурнитурная. Фурнитура рассчитана для стандартных типов оконных профилей. Данный тип окон применяют в частном строительстве в качестве дверных и оконных систем по причине дороговизны конечного продукта и функциональности, но эти конструкции имеют меньшую прозрачную площадь окна так как, используются системы профилей с высокой рамой (высота камеры рамы должна быть больше 50мм, так как на раму сверху и с низу крепят направляющие).

Принцип действия:
- окно «заперто», ручка находится в вертикальном положении «вниз», цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме;
- окно «откинуто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, но откидные замки находятся в зацепление и удерживают нижнюю часть створки;
-окно «открыто», ручка находится в вертикальном положении «вверх», цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна. Окно перемещается перпендикулярно раме на 70-90мм и возникает возможность перемещения створки по направляющим параллельно раме.

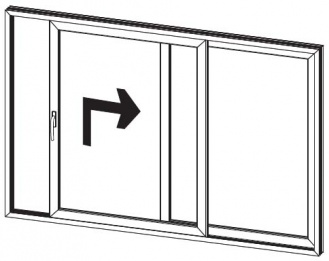

Подъемно-сдвижное открывание алюминиевых окон

ПОДЪЕМНО-СДВИЖНЫЕ - окно, створки которого поднимается для разуплотнения и сдвигаются относительно рамы (непосредственно по раме). Комплект фурнитуры на данные окна состоит ручка с приводом на запоры и ролики, ролики, запоры, тяга фурнитурная. Фурнитура рассчитана как для «холодных» так и «тёплых» окон или дверей. Уплотнение зазора между рамой и створкой осуществляется ЕПДМ уплотнением, путем подъема створки, зацепы являются противосдвижными элементами окна. Данные системы обладают значительными несущими способностями, вес створки может достигать 500кг, их применяют в частном строительстве как входные группы повышенной площадью (створка достигает 8м.кв.).



Принцип действия:
- окно «заперто», ручка находится в вертикальном положении «вниз», цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию (сдвигу) окна;
- окно «открыто», ручка находится в вертикальном положении «вверх», цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна.


Фасадное фрамужное открывание алюминиевых окон

ФАСАДНЫЕ ФРАМУЖНЫЕ– окно, створка которого открывается на «улицу» совершая сложное вращательно-поступательное движение. Комплект фурнитуры на данные окна состоит: ручка с приводом на запоры, запоры, ножницы, тяга фурнитурная. Данные окна применяют при высотном строительстве. Ножницы в данном типе окна выполняют функцию петель и ограничителя открывания.

Принцип действия:
- окно «заперто», ручка находится в горизонтальном положении, цапфы запоров находятся в зацеплении с ответными планками, тем самым препятствуют открытию окна и осуществляют прижим створки к раме, весовая нагрузка распределяется на поворотные ножницы;
- окно «открыто», ручка находится в горизонтальном положении, цапфы запоров смещены относительно ответных планок, тем самым не препятствуют открытию окна, весовая нагрузка распределяется на ножницы;




Фасадно-параллельно отставное открывание алюминиевых окон


ФАСАДНЫЕ-ПАРАЛЛЕЛЬНО ОТСТАВНЫЕ – окна , створка которых открывается на «улицу» совершая поступательное движение перпендикулярно плоскости конструкции. Комплект фурнитуры на данные окна состоит автоматические электропривода, ножницы. Данные окна применяют при высотном строительстве..

Принцип действия:
Как правило, на данный тип окон применяют только электропривода с парной работой, так как если перемещать окно через ручку, то возникнут перекосы из-за неравномерной передачи усилия по периметру створки. Принцип действия сводится к равномерному выталкиванию или втягиванию створки относительно рамы. Створка перемещается и удерживается относительно рамы с помощью ножниц закрепленных по периметру.
