В последние десятилетия мы наблюдаем расцвет многоэтажного строительства, радующих наш взор разнообразием прекрасных фасадов, доставляющих не только эстетическое удовольствие, но и также защищающих здание от внешних воздействий.

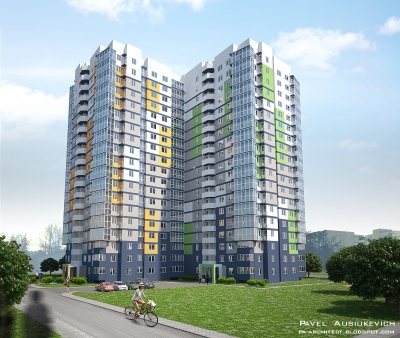

Разработка дизайна фасадов крупнопанельного жилого дома.jpg



До последнего времени не существовало специализированного ГОСТа по балконному остеклению.

Ситуация изменилась в 2016 году, когда был введен ГОСТ «Конструкции оконные и балконные различного назначения для жилых зданий». Он является основополагающим документом, регламентирующем основные нормы проектирования, строительства и эксплуатации.

У проектировщиков часто возникал вопрос об определение нормативных характеристик ветровых нагрузок, действующих на конструкции балконного остекления. Предлагаю ответ на данный вопрос.

Давайте перечислим нормативные характеристики, по которым считают ветровую нагрузку:





1. Определение номера ветрового района

    Номер ветрового района определяется по географическим координатам объекта, на котором планируется устанавливать и эксплуатировать конструкцию, определяется по карте 2 приложения Е, СП 20.13330.2016 Нагрузки и воздействия.

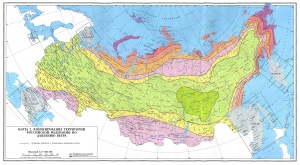

КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ  РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА
Ошибка создания миниатюры: Файл с размерами больше 12,5 MP

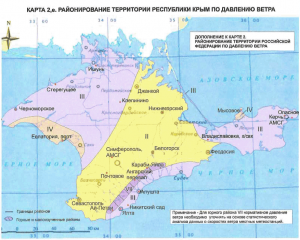

ДОПОЛНЕНИЯ К КАРТЕ  2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ  РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА
КАРТА 2 е. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РЕСПУБЛИКИ КРЫМ ПО ДАВЛЕНИЮ ВЕТРА.png



  2. Определение нормативного значения ветрового давления (W₀), происходит по таблице:

    Таблица 11.1. (СП 20.13330.2016 Нагрузки и воздействия)

Ветровой
район

I

II

III

IV

V

VI

VII

W0, кПа

0,17

0,23

0,3

0,38

0,48

0,6

0,73

0,85

W0, кгс/м2

17

23

30

38

48

60

73

85

Город

Ленск

Москва

Челябинск

Оренбург

Артем

Дербент

Южно - Сахалинск

Петропавловск- камчатский



  3. Определение типа местности (А, В, С), на которой находится объект, определяется по следующим критериям:

А – открытые побережья морей, озер и водохранилищ, сельские местности, в том числе и постройками высотой менее 10 м, пустыни, степи, лесостепи, тундра;

В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;

С – городские районы с плоской постройкой зданиями высотой более 25 м.

4. Определение расчетной высотной отметки

 За расчетную высотною отметку принимается расстояние от уровня земли до верхней отметки конструкции.





5.  Определение нормативного значения ветровой нагрузки на оконные (балконные) блоки, Wок (кПа, Н/мм²)

Wок = Wm + Wp

Wm – нормативное значение средней составляющей ветровой нагрузки

      Wm = W₀ ∙ k(zₑ)∙ с

      W₀ – нормативное значение ветрового давления.

      k(zₑ) – коэффициент, учитывающий изменение ветрового давления для высоты zₑ

     с – аэродинамический коэффициент.

Wp – нормативное значение пульсационной составляющей ветровой нагрузки

     Wp = Wm ∙ ζ(zₑ) ∙ v

     ζ(zₑ) – коэффициент пульсации давления ветра.

    υ – коэффициент пространственной корреляции пульсаций давления ветра.



6. Определение расчетного значения ветровой нагрузки на конструкции наружного остекления балконов (нормативное значение пиковой нагрузки с учетом коэффициента надежности по нагрузке Ꝩ[[File:]], =1.4).

      W˖₍˗₎ = W₀ ∙ k(zₑ) ∙ [1 + ζ(zₑ)] ∙ сᵨ,˖₍˗₎ ∙ υ˖₍˗₎

сᵨ,˖₍˗₎ –  пиковые значения аэродинамических коэффициентов положительного давления (+) или отсоса (-)

υ˖₍˗₎ – коэффициенты корреляции ветровой нагрузки, соответствующие положительному давлению (+) или отсосу (-).

Более подробная методика расчета балконного остекления на действие ветровых нагрузок, представлена в приложении Б ГОСТ Р 56926-2016.

Список используемых материалов:

1)      ГОСТ Р 56926-2016 «Конструкции оконные и балконные различного назначения для жилых зданий».

2)      СП 20.13330.2016 «Нагрузки и воздействия».
