Компания Vorne постоянно совершенствует свой продукт, улучшает его по запросам с рынка и проводит собственные исследования. Представляем вашему вниманию некоторые из них.

1 – В последнее время появилось много профильных систем с малой толщиной наплава, вследствие этого на таких системах иногда можно было наблюдать. Что петля нижняя при монтаже выходила за плоскость створки. Это не отражается на работе системы в целом, но эстетически выглядело не выигрышно. По запросам с рынка Компания Vorne изменила нижнюю створочную петлю. Теперь производитель предлагает петлю с меньшей толщиной, для того, чтобы петля не выходила за плоскость створки и не нарушалась эстетика оконной конструкции. Ниже представлены чертежи для сравнения внесённых изменений.

Нижние створочные петли нового образца V14060102,V14070102

Причины разработки новых петель:

1) У некоторых новых типов профилей толщина наплава уменьшена до 12 мм, при таких размерах наплава, старая петля могла выступать за край плоскости створки.

Профиль 12 мм..jpg


2) Необходимость уменьшить люфт между штифтом и створочной петлёй.

3) Увеличить эффективность регулировок по прижиму в нижней петле.

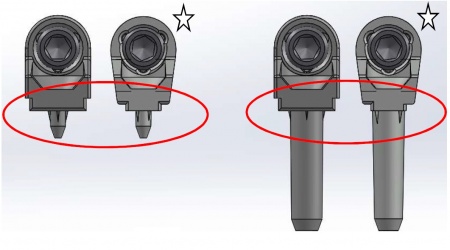

Петли Vorne сравнение.jpg


Площадка, примыкающая к наплаву заужена и позволяет изготавливать окна с более эстетическим внешним видом.

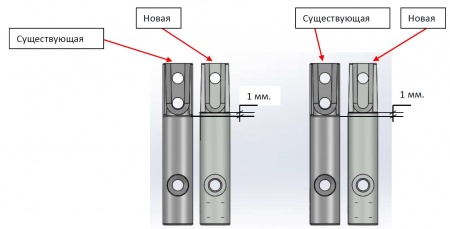

Высота петель Vorne.jpg

Новые петли V14060102 и V14070102, имеют более высокое тело петли, при одинаковой общей высоте, так же изменение конструкции позволило отказаться от дополнительного отверстие под шуруп. Новые петли прошли все необходимые тесты гарантирующие безупречную надёжность.

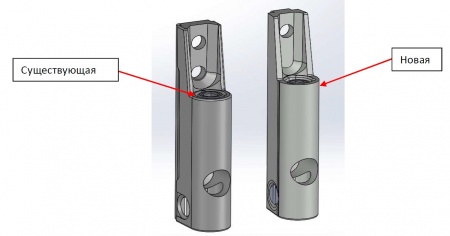

Регулировочный винт по высоте Vorne.jpg

В петлях нового образца винт регулировки высоты слегка утоплен в тело петли.

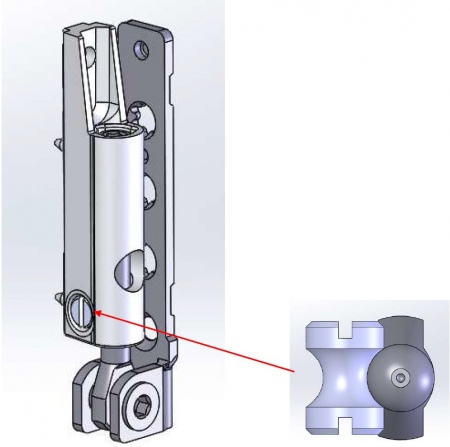

Регулировка по прижиму петли Vorne.jpg

Изменена геометрия винта, отвечающего за регулировку по прижиму, теперь штифт рамной петли более плотно удерживается регулировочным винтом, из-за этого повысилась точность регулировки и уменьшился люфт.



2 – Для сборки поворотных конструкций в основном применяются средние прижимы наружные и их позиционирование относительно створки влияет на прижим и правильность установки в зависимости от размера створки. К тому же многие Компании разделяют линии сборки створки и рамы и в таких случаях важно иметь шаблон для установки средних прижимов. Ниже представлен чертёж для установки средних прижимов.


Шаблон среднего прижима Vorne.jpg


Пахомов Алексей
