Описание

Оборудование для производства балконных конструкций из алюминиевого профиля (аналога системы PROVEDAL) включает в себя сдедующие элементы:

  • Отрезная пила
  • Матрица для пробивки отверстий в алюминиевом профиле
  • Пневматический пресс для привода матрицы
  • Ручной пресс для пробивки отверстий в алюминиевом профиле
  • Копировально-фрезерный станок

Классификация

Отрезная пила

Отрезная пила служит для резки алюминиевого профиля под различными углами и дополнительно может быть оборудована измерительной линейкой

Матрица для пробивки отверстий в алюминиевом профиле

Матрица представляет собой набор пробивных инструментов (пуансонов) для выполнения  операций по пробивке отверстий заданной конфигурации и размеров в алюминиевом профиле. Пуансоны собраны в единый блок , который и представляет собой саму матрицу. В конструкции матрицы предусмотрены возвратные пружины дя приведения инструмента в исходное положение. Возможна комбинация матрицы в один блок с пневматическим прессом.


Matriza-dly-probivki-otverstii.JPG Matriza-s-pressom.JPG

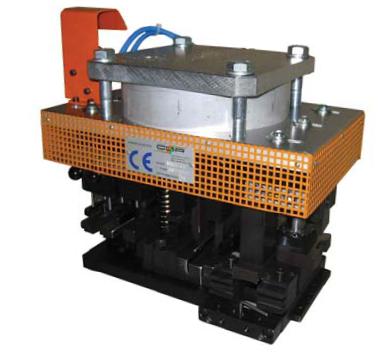

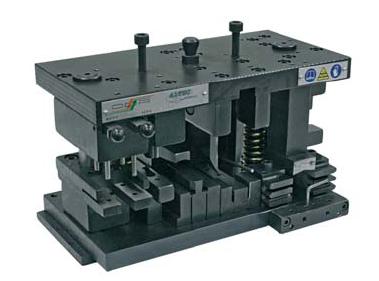

Матрица без пресса Матрица с прессом


Пневматический пресс для привода матрицы

Пресс служит для привода матрицы в действие, опуская ее верхнюю часть, на которой установлены пуансоны, вниз. После обрубки профиля пресс возвращается в исходное положение под воздействием возвратных пружин матрицы. Пневматические прессы подключаются к центральной системе со сжатым воздухом или могут работать от стационарного компрессора с рабочим давлением не менее 6 атм.


Press-bez-staniny-132.JPG Press-so-staninoy.JPG

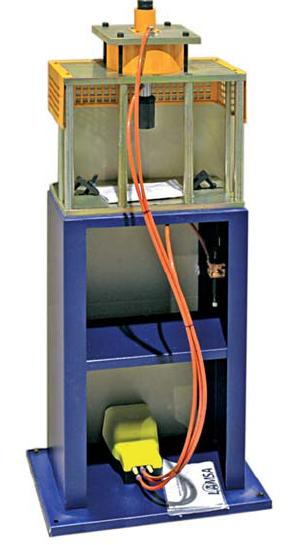

Пресс без станины Пресс со станиной








Ручной пресс для пробивки отверстий в алюминиевом профиле

Для некоторых операций , напрмер, для пробивки отверстий под закладные сухари створок или рам, может использоваться ручной пресс, который так же представляет собой пуансон. На прессе ручном прессе выполняется , как правило, только одна операция.

Ручной пресс


Копировально-фрезерный станок

Копировально-фрезерный станок служит для фрезерования в алюминиевом профиле отверстий под замки, профильные цилиндры или под балконные защелки.
