Оборудование для производства ПВХ окон мощностью 10-15 окон в смену

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0



Оборудование для производства окон из ПВХ-профиля в зависимости от выполняемых функций можно разделить на группы:


Содержание

Пилы

  • для резки ПВХ-профиля (одно-двухголовочные);
  • для резки армирования;
  • для резки штапика;

Фрезерные станки

  • обработка импоста;
  • сверление отверстий под ручку;
  • фрезерование водоотливных и вентиляционных пазов;
  • зачистка внешнего угла и наплывов сверху и снизу;

Сварочные станки

  • одноголовочные;
  • двухголовочные;
  • четырехголовочные;

Вспомогательное оборудование

  • ручной инструмент;
  • сборочные столы;
  • транспортные тележки.


Для сборочной линии мощностью 10-15 ПВХ-окон в смену необходимы

Одноголовочная пила для резки основного и вспомогательного профиля (1 шт.)

Пила может быть маятниковой с верхней подачей пильного диска, с фронтальной подачей пильного диска и с нижней подачей.

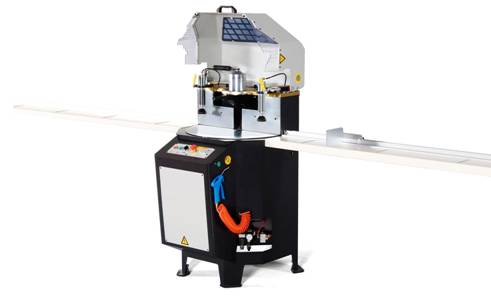

Одноголовочная пила.jpg


















Одноголовочная пила АА1020 с нижней подачей пильного диска.

Маятниковые пилы используются реже, так как у пил с нижней и фронтальной подачей более стабильное крепление рабочей головы. Диаметр пильного диска должен быть 400 мм и более.
Можно использовать диаметр 350 мм, однако существует вероятность, что габаритные профили (например, дверные) будет невозможно отрезать под ус.

Пила для резки металла (1 шт.)

Маятниковая одноголовочная пила с пильным диском не менее 250 мм и скоростью вращения 40-90 об./мин.

Пила для резки армирующего профиля.jpg











Пила для резки армирующего прфиля FC 250

Обычно комплектуется агрегатом для охлаждения, который использовать не рекомендуется, т.к. существует опасность попадания масляной суспензии (охлаждающей жидкости) с профиля армирования на торец ПВХ –профиля, что снизит качество сварки.

Ручная электрофрезмашина для изготовления водоотводящих каналов (1 шт.)

Фреза диаметром 5 мм обычно располагается под углом 90° к оси фрезмашины.

Ручная электрофрезмашина для изготовления водоотводящих каналов .jpg

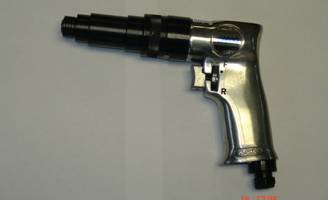

Ручной пневмовинтоверт для свинчивания ПВХ- и армирующего профиля (1 шт.)

Ручной пневмовинтоверт .jpg













Агрегат для сверления отверстий под ручки (1 шт.)

Представляет собой настольное приспособление для сверления отверстий под ручки, с трехшпиндельной сверлильной головкой и комплектом свёрел 10-12-10 мм. В качестве привода используется обычная электродрель.

Агрегат для сверления отверстий под ручк .jpg














Ручная электрофрезмашина для фурнитуры (1 шт.)

Ручная электрофрезмашина для фурнитуры .jpg











Используется с фрезой 12х23 мм.

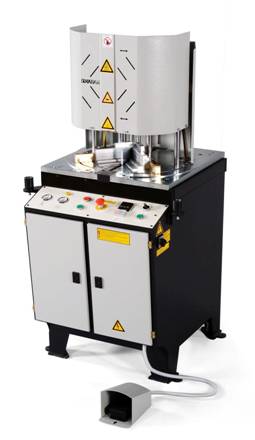

Одноголовочная сварочная машина (1 шт.)

Должна обеспечить сварку ПВХ-профиля высотой от 40 до 170 мм и шириной до 130 мм. Процесс сварки осуществляется автоматически. Время регулируется в пределах 1 мин.(обычно достаточно 10-25 сек.), температура – до 300°С, угол сварки от 30º до 180º. Для корректной сварки необходимы сварочные цулаги.

Одноголовочная сварочная машина .jpg


























Станок для обработки торцов импоста и зачистки внешнего угла (1 шт.)

Станок для обработки торцов импоста и зачистки .jpg

















Настольный станок для обработки торца импостаи зачистки внешнего угла CH 3020

Может использоваться как обычный станок для обработки торца импоста (внимание, прижимы должны обеспечивать фиксацию не только профиля, но и угла), так и настольный вариант. Более дешевые варианты этих станков имеют ручную подачу фрезы. Для зачистки внешнего угла и обработки торца импоста используют косозубые наборные фрезы.

Косозубая наборная фреза для зачистки внешнего угла.jpg














Эта операция также может выполняться ручной электрофрезой.

Универсальная пневматическая ручная машина для снятия сварного валика (1 шт.)

Должна обрабатывать угол от 180° до 30° и длину реза 0-300 мм. Операция может выполняться специальной стамеской.
Универсальная зачистная машина .jpg













Пила для резки штапика (1 шт.)

Существуют ручные и стационарные варианты с различной степенью автоматизации. Желательно использовать стационарные пилы

Пила для резки штапика AD 1050.jpg
















Ручной инструмент

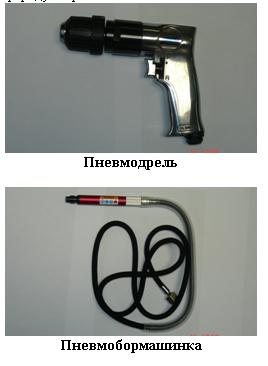

Это пневмодрель (1-2 шт.), пневмовинтоверт (1-2 шт.), пневмобормашинка (1 шт.), серповидный нож (1 шт.), специальный молоток (1 шт.), ножницы для уплотнений (1 шт.), лопатка для остекления (1 шт.). Для подсоединения пневмоинструмента необходимы спиральные шланги и фильтр-редуктор.

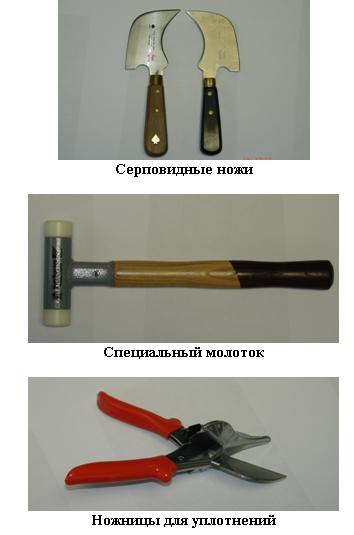

Serpovid nogi.JPG

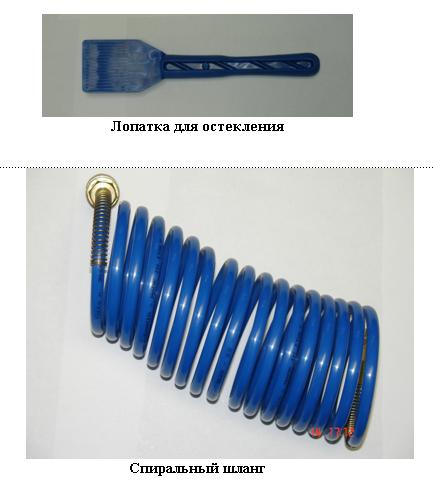

Lopatka dlyz osteklenia.JPG

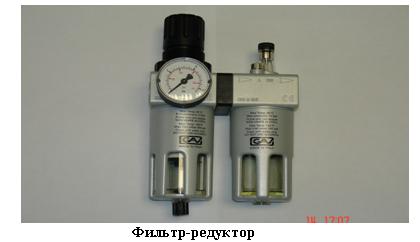

Filtr reduktor.JPG


Сборочные столы и транспортные тележки

Столы должны иметь решетчатые столешницы, тележки – соответствующие приспособления для транспортировки ПВХ-профиля, армирования, стекла или стеклопакетов, фурнитуры.

Все оборудование должно быть обеспечено электрическим током 220 и 380 В и сжатым, осушенным воздухом 6-8 атм.

Тележка для перевозки нарезанного профиля Telegka dlya narezaniya profilya.JPG

Рабочий стол

Rab stol.JPG

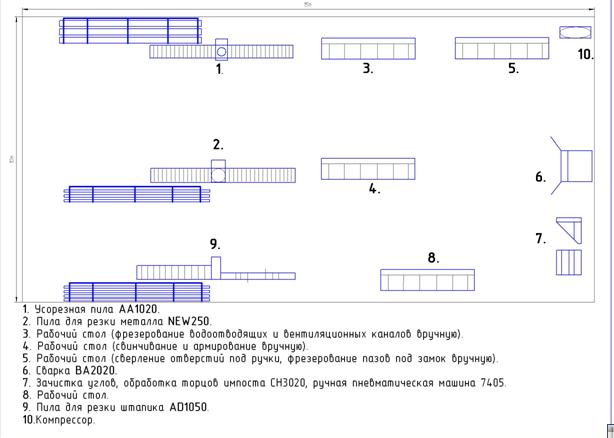

Пример расположения оборудования мощностью 10-15 ПВХ-окон в сменуPrimer raspologeniya oborud 10-15.JPG

Вклад участников

Евсеев Ю.Е (Фест-98)
