Оборудование для производства окон из ПВХ-профиля в зависимости от выполняемых функций можно разделить на группы:

Пилы

  • для резки ПВХ-профиля (одно-двухголовочные);
  • для резки армирования;
  • для резки штапика;

Фрезерные станки

  • обработка импоста;
  • сверление отверстий под ручку;
  • фрезерование водоотливных и вентиляционных пазов;
  • зачистка внешнего угла и наплывов сверху и снизу;

Сварочные станки

  • одноголовочные;
  • двухголовочные;
  • четырехголовочные;

Вспомогательное оборудование

  • ручной инструмент;
  • сборочные столы;
  • транспортные тележки.

Для сборочной линии мощностью 20-30 ПВХ-окон в смену необходимы


Одноголовочная пила для резки основного и вспомогательного профиля

  (1 шт.)


Пила может быть маятниковой с верхней подачей пильного диска, с фронтальной подачей пильного диска и с нижней подачей пильного диска.

Odnogolovochnaya pila.JPG

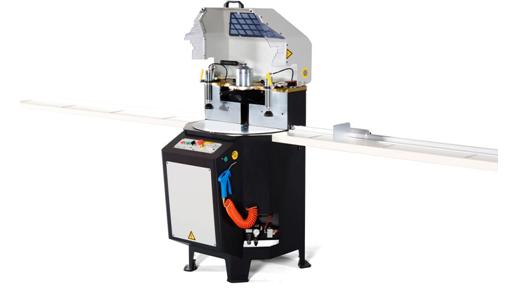

Одноголовочная пила АА1020 с нижней подачей пильного диска

Маятниковые пилы используются реже, так как у пил с нижней и фронтальной подачей более стабильное крепление рабочей головы. Диаметр пильного диска должен быть 400 мм и более.
Можно использовать диаметр 350 мм, однако существует вероятность, что габаритные профили (например, дверные) будет невозможно отрезать под ус.

Пила для резки металла

(1 шт.)
Маятниковая одноголовочная пила с пильным диском не менее 250 мм и скоростью вращения 40-90 об./мин.

Pila dlya rezki profilya.JPG
Пила для резки армирующего профиля FC 250

Обычно комплектуется агрегатом для охлаждения, который использовать не рекомендуется, т.к. существует опасность попадания масляной суспензии (охлаждающей жидкости) с профиля армирования на торец ПВХ –профиля, что снизит качество сварки.


Станок для фрезеровки водоотводящих каналов

(1 шт.)

Frezernij stanok.JPG

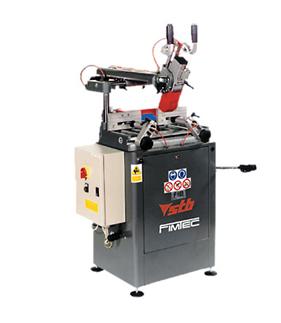

Фрезерный станок для изготовления водоотводящего канала WS 163 с ручной подачей фрез

Существуют станки с ручной подачей фрез при выполнении этой операции и с автоматической. Автоматическая подача фрез предпочтительнее, т.к. в меньшей мере подвержена человеческому фактору.
Frezernij stanok 2.JPG

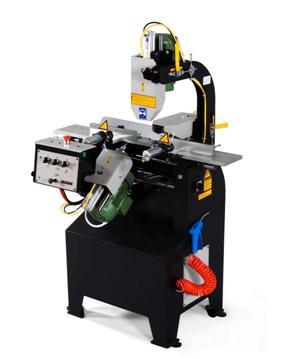

Фрезерный станок для изготовления водоотводящих каналов DD 4070 с автоматической подачей фрез

Для работы используются фрезы диаметром 5 мм, которые вращаются со скоростью 13-16 тыс. оборотов в минуту.



Фрезмашина для обработки торцов импоста

(1 шт.)
Фрезмашины этого типа обрабатывают торцы импоста для крепления в раму. Станки могут иметь как ручную или механическую, так и автоматическую подачу фрезы. На рабочем валу устанавливаются от одной до трех фрез. Для правильного выбора фрез необходимо знать посадочный диаметр вала, направление вращения и базовый диаметр фрезы станка. Станки с возможностью установки одной фрезы оснащаются механизмом, позволяющим быстро менять фрезы. Система упоров позволяет без проблем изменять глубину фрезерования. Для обработки используются фасонные фрезы.

Sistema uporov.JPG
Система упоров
Frezernij stanok 3.JPG

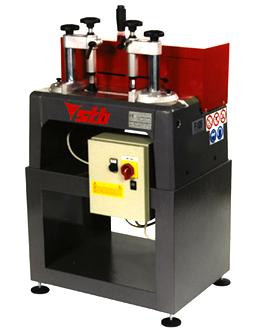

Фрезерный станок для обработки торца импоста AKF 125
Оснащается одной фрезой, имеет быстросъемный вал и систему упоров
Фиксация профиля и подача фрезы механические.

Frezernij stanok 4.JPG

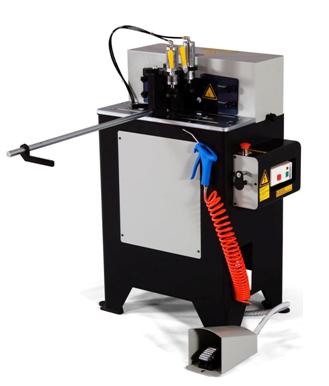

Фрезерный станок для обработки торца импоста CF 3060
Оснащается двумя фрезами. Фиксация профиля пневматическая. Подача фрезы автоматическая.
.

Агрегат для свинчивания упрочняющего профиля

(1 шт.)
Агрегат для свинчивания упрочняющего профиля представляет собой стационарный винтоверт с ручной или автоматической подачей винтов.
Agregat dlya svinchivaniya.JPG

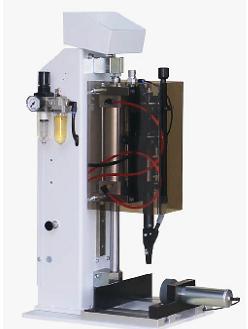

Агрегат для свинчивания упрочняющего профиля SE-3 S с ручной подачей винтов
Agregat dlya svinchivaniya 2.JPG

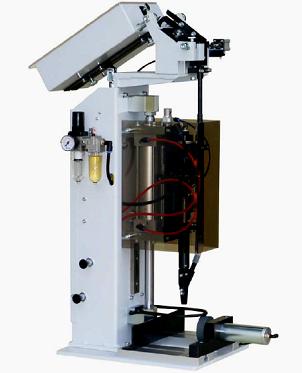

Агрегат для свинчивания упрочняющего профиля SE-1 SA  с автоматической подачей винтов



Копировально-фрезерный станок

 (1 шт.)
Копировально-фрезерные станки предназначены для изготовления в створочном профиле тройного отверстия для установки ручек и различных пазов по шаблону, например, для установки замков. Для центрального отверстия используются сверла диаметром 12-13 мм, для крайних – 10-11 мм. Копировальная фреза имеет диаметр 8 мм.
Stanok 3.JPG

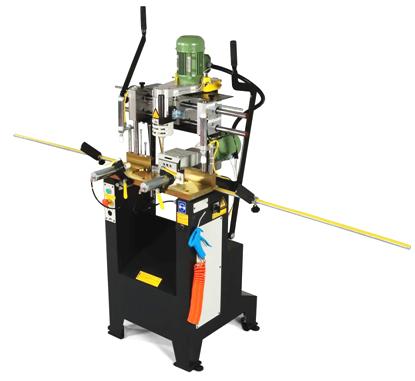

Механический трехшпиндельный копировально-фрезерный станок DE 4050


Одноголовочная сварочная машина

(1 шт.)


Должна обеспечить сварку ПВХ-профиля высотой от 40 до 170 мм и шириной до 130 мм. Процесс сварки осуществляется автоматически. Время регулируется в пределах 1 мин.(обычно достаточно 10-25 сек.), температура – до 300°С, угол сварки от 30º до 180º. Для корректной сварки необходимы сварочные цулаги.
Svarochnie culagi.JPG

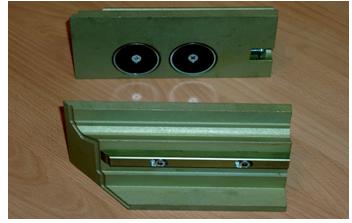

Сварочные цулаги

Odnogolovochnaya mashina.JPG

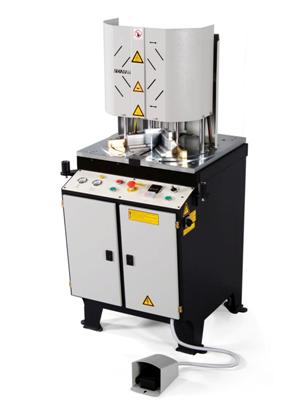

Одноголовочная сварочная машина BA 2020


Станок для зачистки углов

(1 шт.)
Известны различные модификации таких станков. Существуют одно- двух- трех- и четырехфрезерные станки.
Modulnij stanok dlya zachistki.JPG

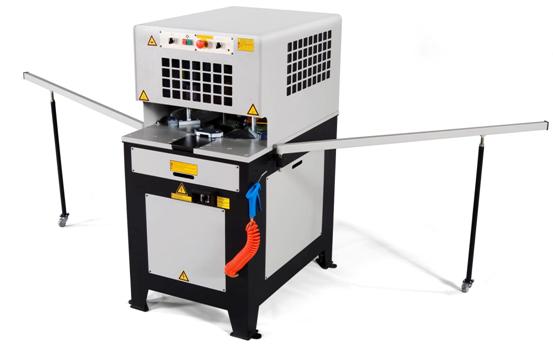

Модульный станок для зачистки углов CA 3020
3 фасонные фрезы. Все фрезы расположены на одном валу.
Делает зачистку внешнего угла и сварного валика (наплывов)
сверху и снизу. Требуется ручная зачистка пазов для уплотнений.


Фасонные фрезы состоят из нескольких дисков и имеют зубья из твердого сплава. Геометрия фрезы должна соответствовать геометрии профиля.
Kosozubaya freza.JPG
Косозубая наборная фреза для зачистки внешнего угла

Avtomat dlya chistki uglov.JPG

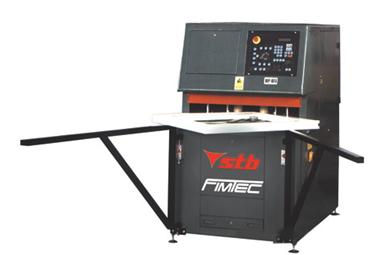

Автомат для зачистки углов WPBF 4
4 фасонные фрезы. Ручной зачистки не требуется.


Пила для резки штапика

(1 шт.)


Существуют стационарные варианты штапикорезов с различной степенью автоматизации. Как правило, они одновременно могут пилить 2 профиля с одной стороны. Есть модификации с электронными линейками, которые позволяют переносить размеры по радиочастоте на компьютер пилы для резки штапика, который, в свою очередь, автоматически устанавливает их при резке.
Pila dlya rezki shtampika.JPG
Пила для резки штапика AD 1050


Стенд остекления и контроля

Для установки в окна стекла или стеклопакетов используют специальные стенды. Окна в них жестко зажимаются вертикально. Это позволяет не нарушать прямоугольность окна и проверить работоспособность створки на открывание и закрывание. Именно здесь стекла или стеклопакеты фиксируются в оконном блоке штапиками.
Stend ostelkleniya i kontrolya.JPG

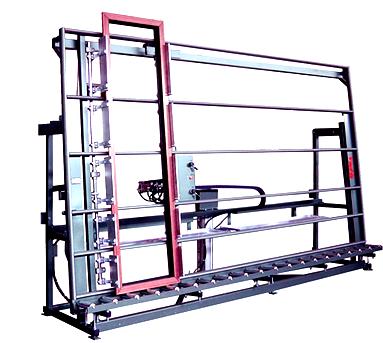

Стенд остекления и контроля VK 3522
Максимальная высота зажима 2200 мм, максимальная ширина
зажима 3000 мм. Высота подъема 500 мм.

Стенды могут отличаться по ширине и высоте, а также возможностью подъема оконного или дверного блока вверх для удобства работы.
.

Ручной инструмент

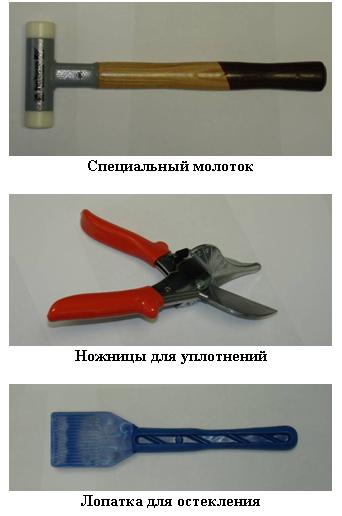

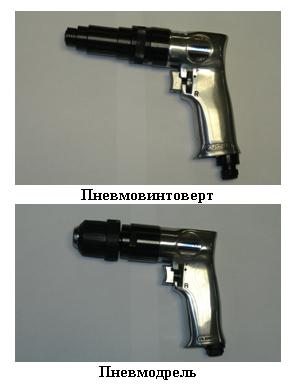

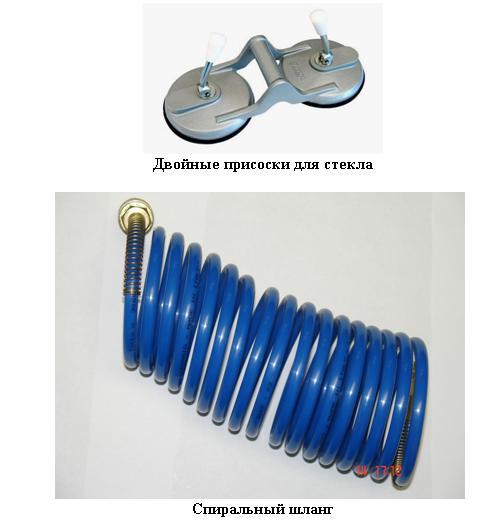

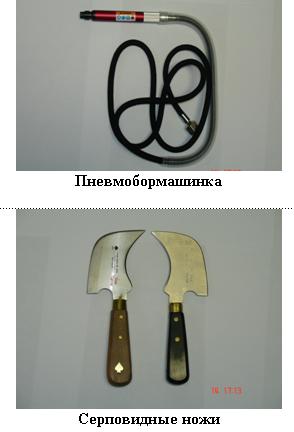

Это пневмодрель (1-2 шт.), пневмовинтоверт (1-2 шт.), пневмобормашинка (1 шт.), серповидный нож (1 шт.), специальный молоток (1 шт.), ножницы для уплотнений (1 шт.), лопатка для остекления (1 шт.). Для подсоединения пневмоинструмента необходимы спиральные шланги и фильтр-редуктор.

Ruchnoy instrument 1.JPG
'
'
Ruchnoy instrument 2.JPG
'
Ruchnoy instrument 3.JPGRuchnoy instrument 4.JPG

Ruchnoy instrument 5.JPG

Сборочные столы и транспортные тележки

Столы должны иметь решетчатые столешницы, тележки – соответствующие приспособления для транспортировки ПВХ-профиля, армирования, стекла или стеклопакетов, фурнитуры.
Все оборудование должно быть обеспечено электрическим током 220 и 380 В и сжатым, осушенным воздухом 6-8 атм.

Telegka dlya perevozki profilya.JPG

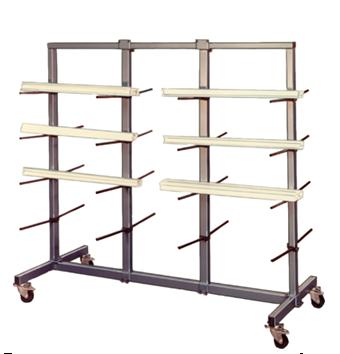

Тележка для перевозки нарезанного профиля

Rab stol 20-30.JPG

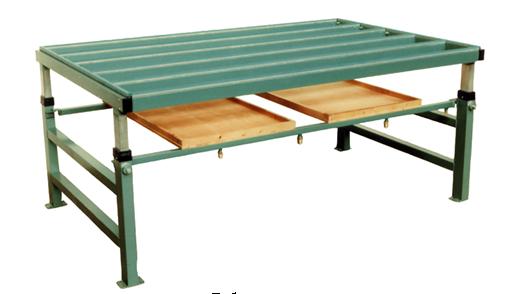

Рабочий стол
Primer raspologeniya oborudovaniya 20-30.JPG

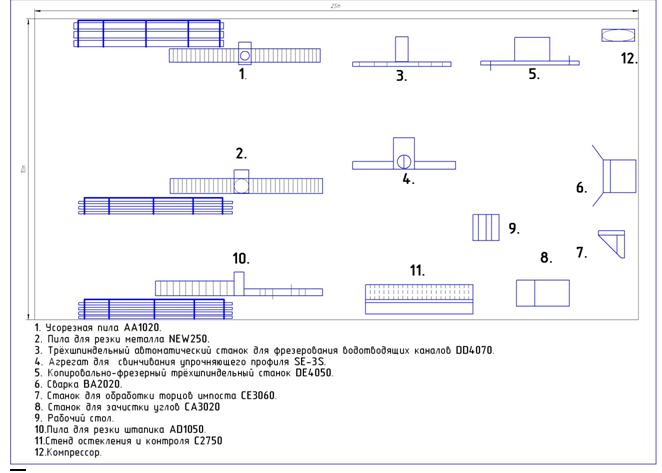

Пример расположения оборудования мощностью 20-30 ПВХ-окон в смену
