Оборудование для производства ПВХ окон мощностью 50-60 окон в смену

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Оборудование для производства окон из ПВХ-профиля в зависимости от выполняемых функций можно разделить на группы:

Пилы

  • для резки ПВХ-профиля (одно-двухголовочные);
  • для резки армирования;
  • для резки штапика;

Фрезерные станки

  • обработка импоста;
  • сверление отверстий под ручку;
  • фрезерование водоотливных и вентиляционных пазов;
  • зачистка внешнего угла и наплывов сверху и снизу;

Сварочные станки

  • одноголовочные;
  • двухголовочные;
  • четырехголовочные;

Вспомогательное оборудование

  • ручной инструмент;
  • сборочные столы;
  • транспортные тележки.

Для сборочной линии мощностью 50-60 ПВХ-окон в смену необходимы:

Двухголовочная пила для резки основного и вспомогательного профиля (1 шт.)

Пила может быть маятниковой с верхней подачей пильного диска и с фронтальной подачей пильного диска.




Двухголовочная пила АB1030
с фронтальной подачей пильных дисков и ручным позиционированием


Маятниковые пилы используются реже, так как у пил с фронтальной подачей более стабильное крепление рабочей головы. Диаметр пильных дисков должен быть 400 мм и более. Можно использовать диаметр 350 мм, однако существует вероятность, что габаритные профили (например, дверные) будет невозможно отрезать под ус. Для двухголовых пил существуют опции: цифровая измерительная система, принтер для печати этикеток со штрихкодом для автоматизации процесса производства окон.

Пила для резки металла (1 шт.)
Маятниковая одноголовочная пила с пильным диском не менее 250 мм и скоростью вращения 40-90 об./мин.

Пила для резки армирующего прфиля FC 250

Обычно комплектуется агрегатом для охлаждения, который использовать не рекомендуется, т.к. существует опасность попадания масляной суспензии (охлаждающей жидкости) с профиля армирования на торец ПВХ –профиля, что снизит качество сварки.


Пила для резки армирующего прфиля FC 250

Обычно комплектуется агрегатом для охлаждения, который использовать не рекомендуется, т.к. существует опасность попадания масляной суспензии (охлаждающей жидкости) с профиля армирования на торец ПВХ –профиля, что снизит качество сварки.

Станок для фрезеровки водоотводящих каналов (1 шт.)


Фрезерный станок для изготовления водоотводящего канала WS 163
с ручной подачей фрез


Существуют станки с ручной подачей фрез при выполнении этой операции и с автоматической. Автоматическая подача фрез предпочтительнее, т.к. в меньшей мере подвержена человеческому фактору.


Фрезерный станок для изготовления водоотводящих
каналов DD 4070 с автоматической подачей фрез

Для работы используются фрезы диаметром 5 мм, которые вращаются со скоростью 13-16 тыс. оборотов в минуту.

Фрезмашина для обработки торцов импоста (1 шт.)

Фрезмашины этого типа обрабатывают торцы импоста для крепления в раму. Станки могут иметь как ручную или механическую, так и автоматическую подачу фрезы. На рабочем валу устанавливаются от одной до трех фрез. Для правильного выбора фрез необходимо знать посадочный диаметр вала, направление вращения и базовый диаметр фрезы станка. Станки с возможностью установки одной фрезы оснащаются механизмом, позволяющим быстро менять фрезы. Система упоров позволяет без проблем изменять глубину фрезерования. Для обработки используются фасонные фрезы.


Система упоров



Фрезерный станок для обработки торца импоста AKF 125


Оснащается одной фрезой, имеет быстросъемный вал и систему упоров
Фиксация профиля и подача фрезы механические.



Фрезерный станок для обработки торца импоста CF 3060

Оснащается двумя фрезами. Фиксация профиля пневматическая. Подача фрезы автоматическая.


Агрегат для свинчивания упрочняющего профиля (1 шт.)

Агрегат для свинчивания упрочняющего профиля представляет собой стационарный винтоверт с ручной или автоматической подачей винтов.


Агрегат для свинчивания упрочняющего профиля SE-3 S
с ручной подачей винтов




Агрегат для свинчивания упрочняющего профиля SE-1 SA
с автоматической подачей винтов


Копировально-фрезерный станок(1 шт.)

Копировально-фрезерные станки предназначены для изготовления в створочном профиле тройного отверстия для установки ручек и различных пазов по шаблону, например, для установки замков. Для центрального отверстия используются сверла диаметром 12-13 мм, для крайних – 10-11 мм. Копировальная фреза имеет диаметр 8 мм.




Механический трехшпиндельный копировально-фрезерный
станок DE 4050


Двухголовочная сварочная машина (1 шт.)

Должна обеспечить сварку ПВХ-профиля высотой от 40 до 180 мм и шириной до 130 мм. Процесс сварки осуществляется автоматически. Время регулируется в пределах 1 мин.(обычно достаточно 10-25 сек.), температура – до 300°С, угол сварки от 40º до 180º. Для корректной сварки необходимы сварочные цулаги.



Сварочные цулаги






Двухголовочная сварочная машина BB 2030

Регулируются обе головы от 40° до 180°. Максимальная длина сварки 3240 мм, минимальная – 400 мм. Есть модели с одной регулируемой головой и без регулировки (только 90°).


Станок для зачистки углов(1 шт.)

Известны различные модификации таких станков. Существуют одно- двух- трех- и четырехфрезерные станки.



Модульный станок для зачистки углов CA 3020 3 фасонные фрезы.

Все фрезы расположены на одном валу.
Делает зачистку внешнего угла и сварного валика (наплывов)
сверху и снизу. Требуется ручная зачистка пазов для уплотнений.


Фасонные фрезы состоят из нескольких дисков и имеют зубья из твердого сплава. Геометрия фрезы должна соответствовать геометрии профиля.




Косозубая наборная фреза для зачистки внешнего угла




Автомат для зачистки углов WPBF 4

4 фасонные фрезы.

Ручной зачистки не требуется.


В последнее время широкое распространение получили автоматические станки, в которых вместо фасонной фрезы используется дисковая фреза, которая зачищает внешний угол по программе. При смене профиля не нужно менять фрезу, достаточно сменить программу или скорректировать старую.






Автомат для зачистки углов с ЧПУ CD 3050


Пила для резки штапика (1 шт.)

Существуют стационарные варианты штапикорезов с различной степенью автоматизации. Как правило, они одновременно могут пилить 2 профиля с одной стороны. Есть модификации с электронными линейками, которые позволяют переносить размеры по радиочастоте на компьютер пилы для резки штапика, который, в свою очередь, автоматически устанавливает их при резке.



Пила для резки штапика AD 1050


Стенд остекления и контроля


Для установки в окна стекла или стеклопакетов используют специальные стенды. Окна в них жестко зажимаются вертикально. Это позволяет не нарушать прямоугольность окна и проверить работоспособность створки на открывание и закрывание. Именно здесь стекла или стеклопакеты фиксируются в оконном блоке штапиками.


Стенд остекления и контроля VK 3522


Максимальная высота зажима 2200 мм, максимальная ширина
зажима 3000 мм. Высота подъема 500 мм.

Стенды могут отличаться по ширине и высоте, а также возможностью подъема оконного или дверного блока вверх для удобства работы.

Ручной инструмент

Это пневмодрель (2 шт.), пневмовинтоверт (2 шт.), пневмобормашинка (1 шт.), серповидный нож (2 шт.), специальный молоток (2 шт.), ножницы для уплотнений (1 шт.), лопатка для остекления (2 шт.). Для подсоединения пневмоинструмента необходимы спиральные шланги и фильтр-редуктор. Для переноски стекла и стеклопакетов используют двойные ручные присоски.




Пневмовинтоверт





Пневмодрель






Пневмобормашинка




Серповидные ножи







Специальный молоток





Ножницы для уплотнений




Лопатка для остекления






Двойные присоски для стекла

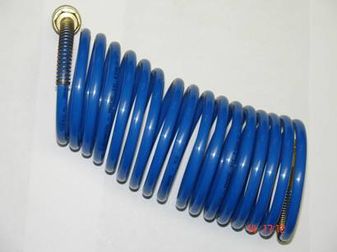

Спиральный шланг



Фильтр-редуктор


Сборочные столы и транспортные тележки

Столы должны иметь решетчатые столешницы, тележки – соответствующие приспособления для транспортировки ПВХ-профиля, армирования, стекла или стеклопакетов, фурнитуры.

Все оборудование должно быть обеспечено электрическим током 220 и 380 В и сжатым, осушенным воздухом 6-8 атм.




Тележка для перевозки нарезанного профиля




Рабочий стол





Пример расположения оборудования мощностью 50-60 ПВХ-окон в смену
