Оборудование для производства рамочных фасадов МДФ. Комбинированный станок Omersan

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Техническое описание

Комбинированный станок.jpg



  • Питание: Однофазное
  • 220 вольт / 50 герц
  • Потребляемая мощность: Фрезер: 600 Вт, 27000 об./мин.

Пила: 750 Вт, 3000об./мин.

  • Управление: ручное
  • Минимальная ширина обрабатываемой детали: 45 мм
  • Минимальная высота обрабатываемой детали: 17 мм
  • Максимальная ширина обрабатываемой детали: 90 мм
  • Максимальная высота обрабатываемой детали (распиловка): 50 мм
  • Максимальная высота обрабатываемой детали (фрезеровка): 20 мм
  • Масса станка: 30 кг
  • Габариты станка: ш/д/в 355 мм/500 мм/520 мм
  • Соединительная шпонка аналог «Hoffman» W2: 14 мм, 15,8мм.
  • Параметры пилы: 250х3,2/2,2х30мм Z=80
  • Сертификат соответствия № TR 2001 / 03729 Y

В комплект входят отрезной диск, 2 фрезы, упор, комплект инструментов

Назначение

Распиловка профиля МДФ и алюминиевого профиля, фрезеровка отверстий под шпонку. Станок позволяет распиливать профиль МДФ под углом 45°и 90°, а также фрезерует отверстия под шпонки под углом 45°. Метод: Соединение деталей после распиловки путем вбивания шпонок в отфрезерованные отверстия.

Установка станка

Ни в коем случае не приступайте к работе, не зафиксировав станок. Для этого закрепите соответствующий болт на пластину соединения нижнего основания и прикрепите станок к базовой поверхности.

Станок работает от сети с напряжением 220В, поэтому необходимо его заземлить.

Распиловка и фрезеровка

Станок комбинированный 1.jpg

  • Нужно зафиксировать профиль в той части, которая будет обрабатываться.
  • После закрепления профиля в одной точке проведите центровку фрезерных каналов.
  • Не изменяя положение профиля, толкайте вперед упорный угольник до соприкосновения с профилем. Закручивая болт №106 в виде бабочки на упорном угольнике, зафиксируйте его.
  • Отрегулируйте упор №112 на необходимую длину и зафиксируйте.
  • Последнее подготовительное действие – это регулировка высот фрез. Для этого, ослабив болт расположенный в левой нижней стороне станка, отрегулируйте по необходимым Вам размерам и зафиксируйте. (Высота фрезеровки канавок максимум 20 мм). Опустив рукоятку зажима в передней части, закрепите деталь.

Для распиловки необходимо:

завершив вышеуказанные действия, привести рукоятку пуска в положение 1, плавно опустить рукоятку, расположенную в правой части станка. Распилив профиль, плавно отпустите рукоятку

Для фрезеровки шпоночных отверстий необходимо:

плавно опустить рукоятку в левой части станка. Закончив фрезеровку, отпустите рукоятку. После выполнения всех вышеуказанных действий обработка профиля завершена.

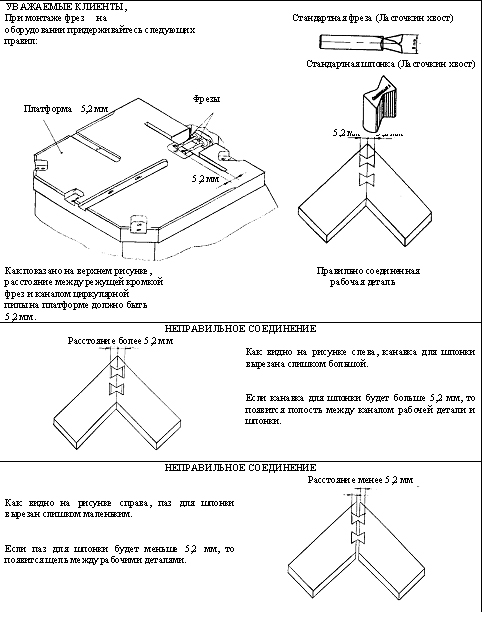

Монтаж фрез

Монтаж фрез.jpg

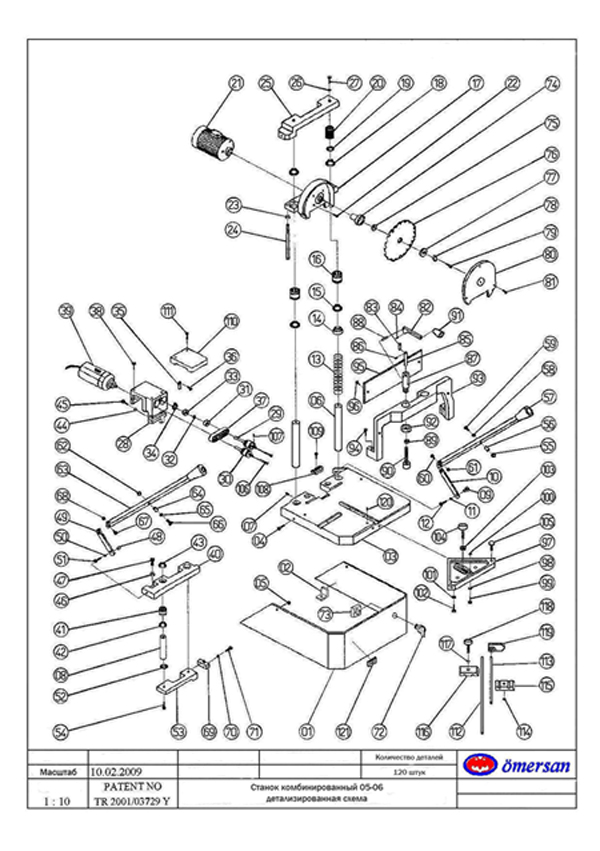

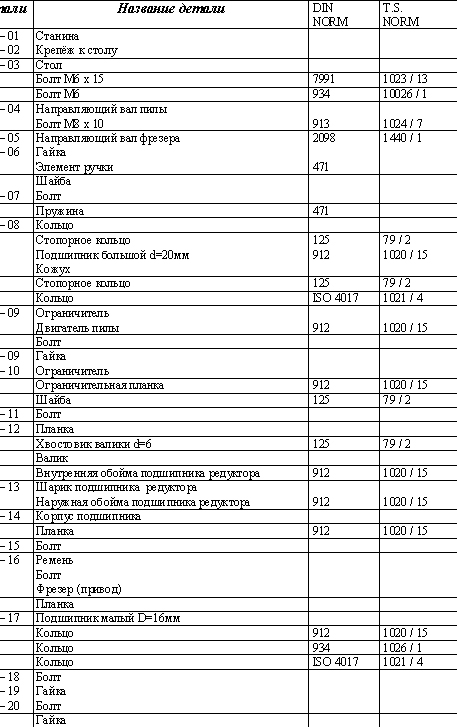

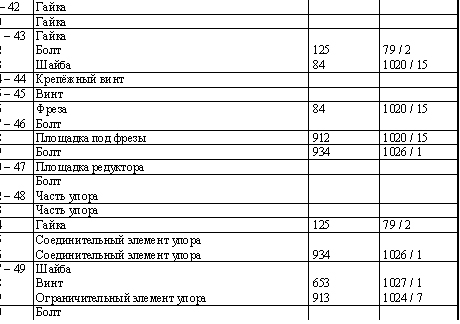

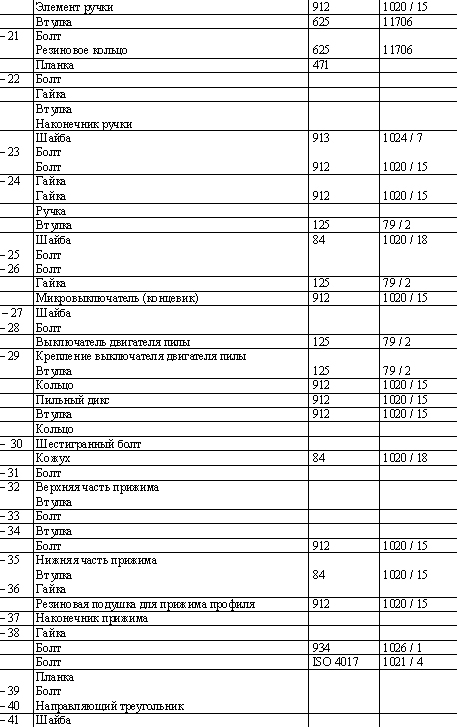

Комплектация станка

Комплектация станка.jpg

Комплектация 1.jpg

Комплектация 2.jpg

Комплектация 3.jpg

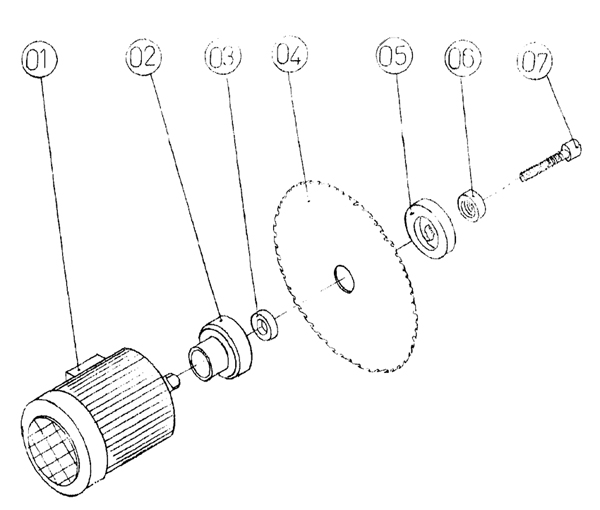

Схема замены диска пилы

Убедитесь, что диск соответствует требованием (250х3,2/2,2х30мм Z=80)

Замена диска.jpg

  • Втулка пилы № 02 узкой частью насаживается на электромотор № 01.
  • Насадочные кольца пилы бывают двух типоразмеров: Ø 30 и Ø 32. После выбора кольца требуемого диаметра кольцо насаживается на вал электромотора 01
  • Диск пилы № 04 насаживается на кольцо № 03.
  • Опорная втулка № 05 насаживается на вал электродвигателя своей полой частью к диску пилы 04
  • Зажимная втулка № 06 насаживается на болт 07, прижимая опорную втулку 05 к диску пилы 04 своей полой стороной
  • Болт № 07 вставляется в отверстие и затягивается.

При установке диска пилы убедитесь в точной балансировке и отсутствии биения диска. При разбалансировке возможны повреждения стола и диска пилы, возможно некачественное соединение деталей (образуются места неплотного прилегания)

Ссылки

Перейти на сайт ТБМ в раздел Оборудование и расходные материалы для обработки МДФ профиля

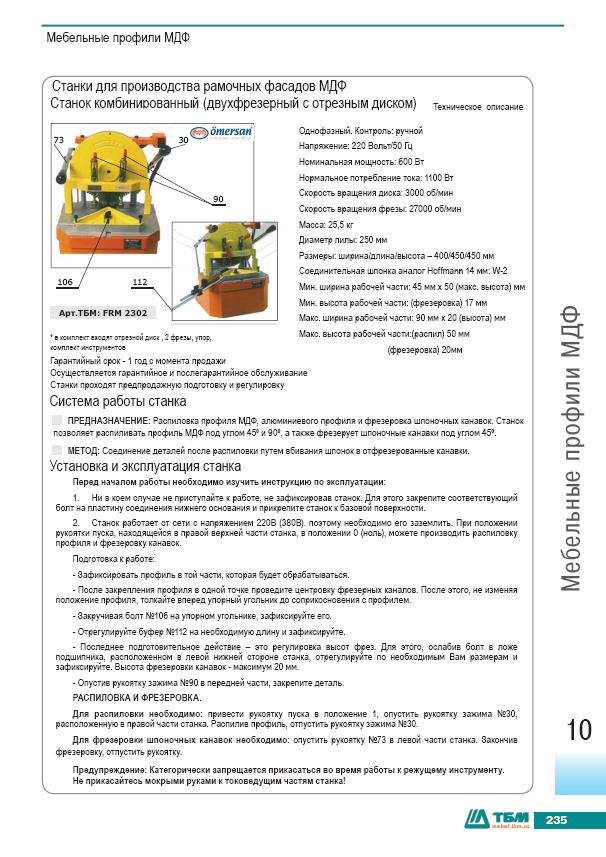

Каталоги

Каталог станки.jpg
