Оборудование для вальцового нанесения лакокрасочных материалов



Нанесение ЛКМ автоматическим вальцовым оборудованием

Технология нанесения отделочных покрытий валом одна из самых быстро развивающихся технологий, потому что это быстрый, простой и рентабельный способ нанесения ЛКМ на плоские детали.

вальцовый станок с одной рабочей группой

вальцовый станок с прикатным валом

Современное оборудование позволяет наносить лак достаточно толстым слоем и добиваться высокого качества покрытий. Вальцовый (роликовый) станок для нанесения покрытий — это система для нанесения краски при помощи постоянно

вальцовый станок с 2 рабочими группами

работающих валов. Материал подается насосом между двух вальцов. Количество наносимой на стекло краски регулируется за счет прижима дозирующего вала к наносящему.

вальцовый станок с реверсивным вращением для нанесения большего количества ЛКМ

Станок выполняет покрытия гладким или гравированным валом в зависимости от количества краски. На шаг гравировки также влияет объем наносимой краски. Станок может быть оснащен одним или двумя дополнительными валами (не считая установленного) Вариант с вращением дозирующего вала в обоих направлениях дает возможность более широко варьировать количество наносимой краски — от малого до большого — в зависимости от частоты гравировки.

вальцовый станок с наносящим валом с лазерными насечками

Вариант конструкции с реверсивным вращением разработан специально для нанесения большого количества окрасочного материала.

Описание принципа нанесения ЛКМ

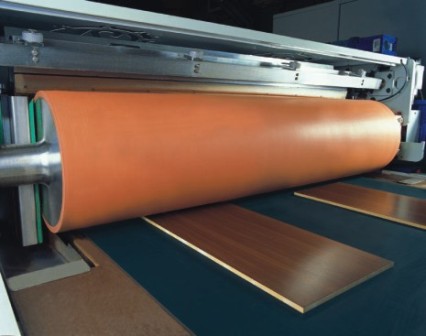

Метод заключается в том, что ЛКМ предварительно наносится на обрезиненный вал, который затем прокатывают по окрашиваемой поверхности детали и переносят на нее ЛКМ Наносящий вал работает в контакте с хромированным валом (дозирующим). Этот вал установлен на оси, которая позволяет приблизить или отдалить его от наносящего. Таким образом, количество наносимого материала можно регулировать прижимным усилием (шириной зазора между дозирующим и наносящими валами).

Обычно предусмотрен один или более ракель. Ракель наносящего вала используется для очистки резиновой поверхности и позволяет осуществлять непрерывную регенерацию покрывающей пленки, чтобы избежать ее накопления на поверхности там, где это не требуется. Ракель дозирующего вала необходим для предотвращения утечки краски из контура при вращении в обратном направлении.

Достоинства вальцового способа нанесения

• возможность точного контроля расхода ЛКМ
• равномерное прокрашивание поверхности
• большая производительность
• экономичность - минимизированы потери краски (только при промывке)
• относительная стабильность качества покрытия от партии к партии

Недостатки

• возможна отделка только ровных плоских поверхностей
• большие потери времени при смене цвета
• самое низкое, по сравнению с другими методами, толщина пленки, наносимая за один проход (в среднем от 5 до 60 г/м2)
