Оценка звукоизоляции светопрозрачных конструкций с учетом приточных вентиляционных устройств
Повышение требований к комфортности жилья, отмечающееся в последние годы, обуславливает актуальность вопросов, связанных с обеспечением за-данных параметров внутренней среды помещений.
Одной из основных задач в этой области является обеспечение требуемой звукоизоляции ограждающих конструкций зданий с учетом режима проветривания помещений и обеспечения требуемого воздухообмена.
Для притока свежего воздуха в помещениях жилых и ряда общественных зданий с современными светопрозрачными конструкциями применяют оконную фурнитуру с регулируемым открыванием оконных створок (микропроветривание, щелевое проветривание и т.п.), различного рода проветриватели и приточные вентиляционные устройства (клапаны), встраиваемые в наружные стены или непосредственно в оконные конструкции. Соответственно возникает необходимость в оценке звукоизоляции ограждающих конструкций с учетом различных режимов проветривания.
Нормируемой акустической характеристикой оконных блоков является величина звукоизоляции RАтран, дБА, отражающая снижение воздушного шума потока городского транспорта [1]. В соответствии [2] требуемое значение RАтран должно обеспечиваться оконным блоком с учетом нормативного воздухообмена.
Следует отметить, что влияние режима проветривания на звукоизоляцию ограждающих конструкций может быть весьма существенным и предопределять акустический режим помещений. В качестве примера на рис.1 приведены результаты испытаний оконного блока из ПВХ-профилей с двухкамерными стеклопакетами, выполненные по методике ГОСТ 26602.3-99 [1] в звукомерных камерах. Как следует из результатов испытаний, открытие створки окна в режиме щелевого проветривания приводит к снижению RАтран ~ на 10 дБА, открытие створки в режиме проветривания ~ на 17 дБА .
Рис. 1. Частотные характеристики изоляции воздушного шума оконного блока ОП ОСП 15-15 ГОСТ 30674-99 с двухкамерными стеклопакетами СПД 4М1-12-4М1-12-4М1 при различных режимах проветривания (по результатам испытаний в звукомерных камерах): 1 – нормативная частотная характеристика; 2 – частотная характеристика оконного блока в закрытом состоянии (RАтран = 25,2 дБА); 3 – частотная характеристика оконного блока в режиме «щелевого проветривания» (RАтран = 15,0 дБА); 4 – частотная характеристика оконного блока с (открытой) откинутой створкой (RАтран = 7,5 дБА).
Для характеристики малых строительных элементов, к которым можно от-нести приточные вентиляционные устройства, применяется показатель Dnew(С;Сtr) [3]. Здесь С и Сtr – коэффициенты согласования, позволяющие учитывать различные спектры источников шума, таких как розовый шум и шум потока городского транспорта соответственно. Коэффициенты согласования рассчитываются на основании результатов лабораторных испытаний по [3]. Для учета спектра транспортного шума к индексу звукоизоляции Dnew прибавляют коэффициент согласования Сtr. Таким образом, (Dnew + Ctr), дБА – величина, характеризующая снижение строительным элементом воздушного шума потока городского транспорта. Применительно к приточным устройствам (Dnew + Ctr) можно назвать звукоизоляцией приточного устройства и, для удобства записи, обозначить как DA.
В качестве примера в таблице 1 приведены результаты испытаний некоторых приточных устройств с определением показателя DA .
Таблица 1
Результаты испытаний некоторых приточных вентиляционных устройств
№ п/п |
Марка приточного устройства |
Характеристика |
Звукоизоляция, DА, дБА | |
---|---|---|---|---|
открыто | закрыто | |||
1 | Стеновой клапан «КИВ-125» | Внутренний диаметр канала – 125 мм. Длина канала – 400 мм. | 36,1* | 39,8* |
2 | Стеновой клапан «СВК В-75» | Размеры внутреннего сечения 415×75 мм. Длина корпуса – 400 мм | 45,1* | 51,6* |
3 | Оконный клапан EMM 3-30 | Размеры внутреннего сечения 344х12 мм | 33,0** | - |
4 | Стеновой клапан «Purmo Air» | Размеры внутреннего сечения 250×25 мм. Длина канала 400 мм. | 36,0** | - |
(*) - по результатам испытаний в звукомерных камерах ИЦ «Стройтест-СибАДИ»; (**) - по данным производителя.
В связи с вышеизложенным возникает необходимость в оценке совместной звукоизоляции того или иного оконного блока с приточным устройством. По сути дела – прогнозирование величины при известных (полученных по результатам испытаний) показателях звукоизоляции оконных блоков RАтран и звукоизоляции приточных устройств DA. Здесь – показатель, служащий для оценки снижения оконным блоком воздушного шума потока городского транспорта совместно с приточным устройством.
Бесспорно, для случая, когда приточное устройство является элементом оконного блока, возможно проведение испытаний по методике ГОСТ 26602.3-99 [1] и получение характеристики RАтранокно+ПУ по результатам прямых измерений. Хотя и такой подход является не очень удобным, поскольку требует испытаний ряда оконных блоков с различными величинами RАтран.
Гораздо сложнее обстоит дело при использовании устройств, которые не являются элементами оконных блоков и монтируются в наружных стенах, на-пример стеновые клапаны «КИВ 125» или «СВК В-75».
Для прогнозирования величины RАтранокно+ПУ предложено воспользоваться известным подходом [2], применяемым для расчета ограждающих конструкций, состоящих из нескольких частей с различной звукоизоляцией:
(1)
где S — общая площадь ограждающей конструкции, м2;
Si — площадь i-й части, м2;
Ri — изоляция воздушного шума i-й частью, дБ.
Если рассчитываемая ограждающая конструкция состоит из двух частей, то выражение (1) принимает вид:
(2)
Для оценки звукоизоляции оконного блока совместно с приточным устройством по формуле (2), необходимо, чтобы их акустические характеристики описывались одинаковыми величинами.
Согласно [4] величину Ri можно представить в виде:
Ri=Di-10lgAo+10lgSi (3)
После несложных математических преобразований:
(4)
Подставляя (4) в (2) вместо одного из слагаемых знаменателя получим:
(5)
Из-за относительно небольших геометрических размеров приточного устройства по сравнению с оконным блоком, площадь оконного блока S1 можно принять как общую площадь рассчитываемой ограждающей конструкции S. Учитывая то, что характеристикой оконного блока является RАтран, а характеристикой приточного клапана является DА, выражение (5) можно записать в виде:
(6)
Полученная зависимость (6) позволяет рассчитывать общую звукоизоляцию оконного блока совместно с приточным устройством , используя известные характеристики оконного блока RАтран и приточного устройства DА.
На рис.2 в качестве примера приведены результаты расчета ряда оконных блоков с приточными устройствами различного типа. Как свидетельствует полученные зависимости для оконных блоков с RАтран < 25 дБА, величина звукоизоляции приточных устройств DA оказывает незначительное влияние на . В то же время для оконных блоков с высокими значениями RАтран (RАтран > 35 дБА) снижение RАтранокно+ПУ может составлять до 6-8 дБА.

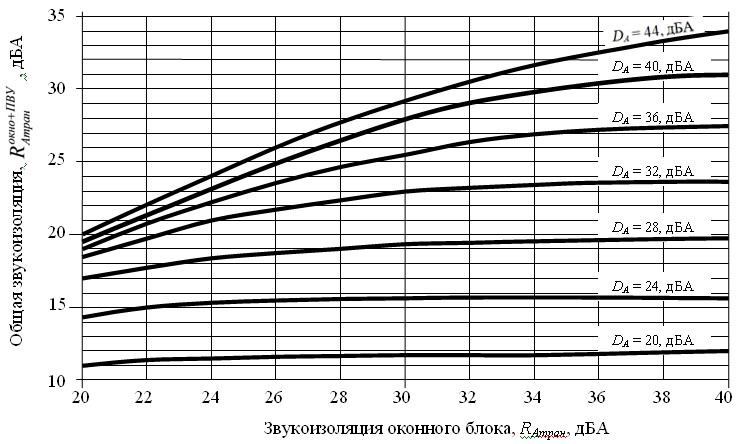

Рис. 2. Зависимость общей звукоизоляции оконного блока с приточным устройством от звукоизоляции оконного блока RАтран при различной звукоизоляции приточных устройств DА
Экспериментальная проверка полученных теоретических зависимостей проведена в звукомерных камерах ИЦ «Стройтест-СибАДИ» с различными приточными устройствами (см. табл.2). Погрешность расчетных и экспериментальных величин RАтранокно+ПУ составила Δ ~ 1÷5%.
Таблица 2
Результаты определения звукоизоляции оконного блока с приточными устройствами различного типа по формуле (6) и по результатам измерений в звукомерных камерах
Звукоизоляция оконного блока,RАтран, дБА |
Марка приточного устройства |
Звукоизоляция приточного устройства, DА, дБА |
RАтранокно+ПУ, дБА |
Погрешность, % | |
---|---|---|---|---|---|
по расчету |
по результатам испытаний | ||||
25,2 | КИВ-125 | 36,1* | 23,2 | 24,3* | 4,5 |
27,9 | СВК В-75 | 45,1* | 27,3 | 26,5* | 2,9 |
27,4 | ЕММ 3-30 | 33,0** | 23,9 | 24,3* | 1,6 |
(*) - по результатам испытаний в звукомерных камерах ИЦ «Стройтест-СибАДИ»; (**) - по данным производителя.
Предложенный метод позволяет прогнозировать звукоизоляцию оконных блоков с приточными устройствами различного типа. Результаты расчетов достаточно хорошо корреспондируются с результатами испытаний в звукомерных камерах.
АЛЕШКОВ Д.А. КРИВОШЕИН А.Д., инженерно-строительный институт, г.Омск, Россия
