Особенности замеров балконных блоков из ПВХ

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Определение высоты балконного блока (балконной двери и оконного блока) и размеров четвертей производится так же, как и для оконных блоков. 1. Измерения ширины балконного блока проводятся в следующей последовательности: A, A1, A2 ,В, B1 ,B2

2. Вычисляем общую ширину L балконного блока:

L=A+C1+C3;

3. Вычисляем ширину L1, балконной двери:

L1=A1+C1+C2;

4. Вычисляем ширину L2  оконного блока:

L2=L-L1-S,

где S- толщина соединительного профиля.

5. Проводим проверочные расчеты, как и для оконных блоков.

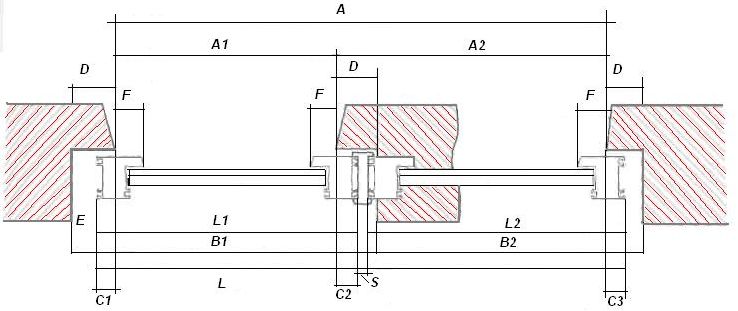

Замер балкбл.JPG
Определение ширины балконного блока в проемах с четвертью
При определении высоты балконной двери следует учитывать то, что, как правило, она устанавливается без подставочного профиля и при наличии нижней четверти «заход» балконной двери за нижнюю четверть должен быть таким, чтобы обеспечить крепление отлива без закрытия водоотводящих отверстий.
Ширина полотна балконной двери должна быть не менее 600 мм для обеспечения свободного прохода и соблюдения требований пожарной безопасности.
Как правило, в балконных блоках проводится выравнивание высоты расположения горизонтального импоста, створки балконной двери и нижнего профиля оконного блока (размеров световых проёмов по высоте). Если окно входит в состав балконного блока, состоящего, в свою очередь, из открывающихся створок или глухого остекления, следует обязательно согласовать с заказчиком, на какой высоте будут располагаться горизонтальный импост, створки балконной двери.
Определяем высоту горизонтального импоста створки в балконной двери Ни

Hи=Hдв-Hок+(Sпр-Sи/2),
где  Hдв- высота балконной двери;

Нок- высота оконного блока;

Sпр- высота профиля оконного блока (комбинации профилей) + высота подста¬вочного профиля (если он используется);

Sи- ширина импоста створки.

Определение высоты горизонтального импоста створки Hи в балконной двери
Замер балк.бл.jpg

По существующей нормативной документации нижняя часть балконной двери должна иметь заполнение (сендвич-панель) с сопротивлением теплопередаче на 1/3 выше сопротивления теплопередаче стеклопакета, но не менее 0,8 (м20С), так как под балконной дверью нет прибора отопления.
Возможно установка балконной двери со стеклопакетами под роспись клиента о возможном образовании конденсата и промерзания нижней части балконной двери.
НЕ рекомендуется устанавливать двери без горизонтального створочного импоста, так как он обеспечивает жесткость конструкции. В случае наличие застекленной лоджии возможно изготовление балконного блока со стеклопакетами с более низким сопротивлением теплопередачи.
