Особенности замеров деревянных балконных блоков

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Определение ширины балконного блока в проемах с четвертью.
Замер окна10.JPG

Определение высоты балконного блока (балконной двери и оконного блока) и размеров четвертей производится так же, как и для оконных блоков.

1. Измерения ширины балконного блока проводятся в следующей последовательности: A, A1, A2 ,В, B1 ,B2

2. Вычисляем общую ширину L балконного блока:

L=A+C1+C3;

3. Вычисляем ширину L1, балконной двери:

L1=A1+C1+C2;

4. Вычисляем ширину L2  оконного блока:

L2=L-L1-S,

где S- толщина соединительного профиля.

5. Проводим проверочные расчеты, как и для оконных блоков.

При определении высоты балконной двери следует учитывать то, что, как правило, она устанавливается без подставочного профиля и при наличии нижней четверти «заход» балконной двери за нижнюю четверть должен быть таким, чтобы обеспечить крепление отлива без закрытия водоотводящих отверстий.
Ширина полотна балконной двери должна быть не менее 720 мм для обеспечения свободного прохода и соблюдения требований пожарной безопасности в соответствии с п. 4.9 ГОСТ 23166-99 «Блоки оконные. Общие технические условия» (табл. 1).
Как правило, в балконных блоках проводится выравнивание высоты расположения горизонтального импоста, створки балконной двери и нижнего профиля оконного блока (размеров световых проёмов по высоте). Если окно входит в состав балконного блока, состоящего, в свою очередь, из открывающихся створок или глухого остекления, следует обязательно согласовать с заказчиком, на какой высоте будут располагаться горизонтальный импост, створки балконной двери.
Определяем высоту горизонтального импоста створки в балконной двери Ни

Hи=Hдв-Hок+(Sпр-Sи/2),
где  Hдв- высота балконной двери;

Нок- высота оконного блока;

Sпр- высота профиля оконного блока (комбинации профилей) + высота подста¬вочного профиля (если он используется);

Sи- ширина импоста створки.

Определение высоты горизонтального импоста створки Hи в балконной двери

Замер балк.бл.jpg

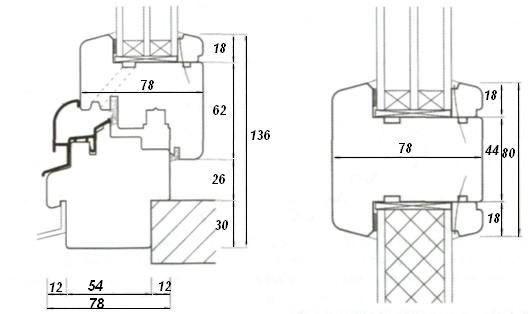

Параметры профильной системы, необходимые для расчета высоты горизонтального импоста створки балконной двери Замер импоста.jpg

Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"
