Особенности замеров конструкций при эркерном соединении

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Измерение эркерного проема производится аналогично стандартному проему, но при этом дополнительно определяется угол эркерного узла, замер которого осуществляется при помощи угломера. Основной зоной замера для эркера является верхняя четверть оконного проема. Замерщиком определяются основные размеры, которые являются основополагающими для разработки изделия и конфигурации соединителя конструктором.

Замер балк.бл.jpg

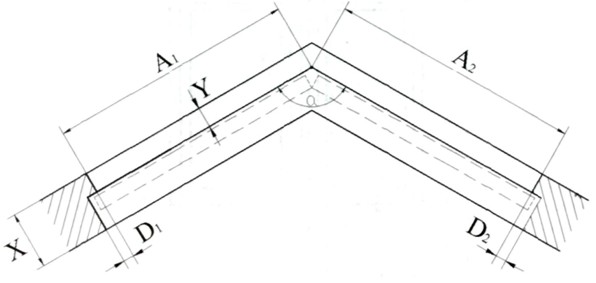

Основные замеры эркерного оконного проема

Замер эркера.jpg
Значение W определяется методом вычисления. Известными величинами являются Z - ширина профильной системы - и угол α. При определении размеров конструкций при эркерных соединениях (как пример, программа Старт-78 - от 90° и более) следует учитывать размер В, изменяющийся в зависимости от угла эркера и геометрических размеров элементов соединений и особенностей конкретной профильной системы. На рис.A приведен внешний вид угла эркера α для профильной системы.

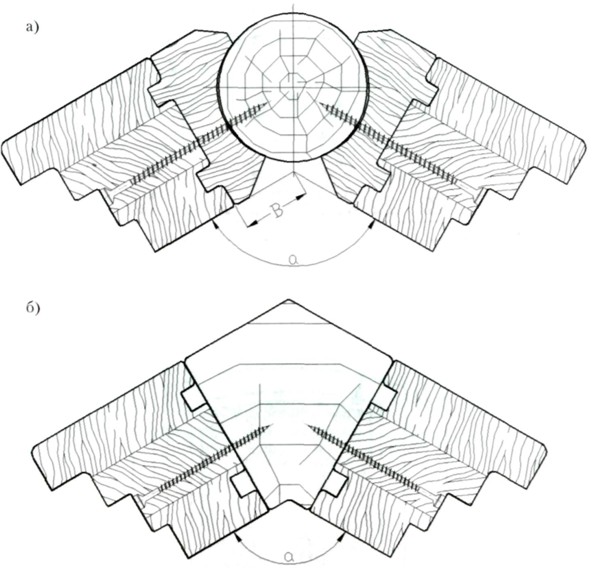

Конструкция эркерного соединения деревянной светопрозрачной конструкции
Замер эркера2.jpg

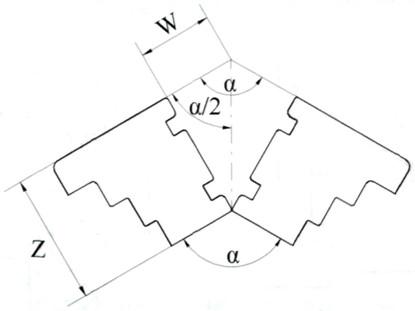

При определении размеров углового соединителя в эркерных конструкциях других типов профильных систем (рис.Б), в составе которых нет таких угловых соединителей или углы соединений эркерных блоков нестандартные, производятся вычисления для изготовления данного углового соединителя согласно рис.
Основные замеры эркерного оконного проема
Замер эркера1.jpg

Проводить измерения элементов эркерных оконных блоков А1 А2 и угла эркера а необходимо по верхней части оконного проёма, с обязательным применением страховочных средств.

Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"
