Противоречивая задача

Закон по энергоэффективности предписывает существенно повысить энергоэффективность зданий и их светопрозрачных конструкций. При этом никто не отменял требования по систематическому обновлению воздуха в помещении для создания комфортного микроклимата (Возможности "вентиляции по потребности" в плане энергосбережения и микроклимата жилища).

Существующие проектные решения

Чтобы решить эту противоречивую задачу, проектировщики используют улучшенные профильные системы с большим числом камер (см. рис.1), энергосберегающие стеклопакеты с инертным газом (см. рис. 2), проветривание путем открывания створок в различные положения, а также специальные клапаны (см. рис. 3) (Энергосберегающее стекло). Арсенал этих средств призван повышать теплоизоляцию окон при одновременном поступлении нужного количества наружного воздуха для создания благоприятного климата в помещении. Однако при низкой температуре наружного воздуха такие способы решения противоречивой задачи обусловливают немалые потери энергии на подогрев поступающего в помещение внешнего воздуха до комнатной температуры. Кроме того, устанавливаемые на окно дополнительные клапаны повышают стоимость окна.

Можно ли снизить указанные выше потери энергии без существенного удорожания?

Экономный способ совмещения энергосбережения и вентиляции

Этого можно добиться несколькими методами, каждый из которых имеет свои преимущества и недостатки. Приведем один из таких способов, который наряду с решением указанной задачи позволяет еще и сохранить шумозащитные свойства окна. Идея заключается в том, что воздух с улицы по внутреннему каналу в коробке по всему ее периметру под действием перепада давления поступает внутрь помещения (см. рис.4). При этом окно закрыто, а значит тепло-и шумозащита помещения сохраняются при одновременном поступлении в помещение свежего воздуха. Поступающий холодный воздух по мере движения в канале коробки в помещение несколько подогревается внутренним теплым воздухом, что экономит энергию для подогрева наружного воздуха. Дополнительным преимуществом такого способа является также понижение точки росы внутренних поверхностей откоса, профиля створки, рамы и стеклопакета, что предотвращает выпадение конденсата.

Для успешной реализации данного метода воздухообмена нужна достаточно широкая коробка (рама) окна, так как площадь поперечнего сечения внутрипрофильного канала напрямую влияет на количество поступающего воздуха. Это может быть, например, пятикамерный или даже шестикамерный профиль рамы. Такая система большой монтажной глубины способствует снижению вероятности промерзания откосов и подоконников, особенно в регионах с достаточно низкой температурой наружного воздуха. Кроме того, важным является подбор оптимальной площади отверствий в коробке окна, через которые наружный воздух поступает в канал и в дальнейшем - в помещение.

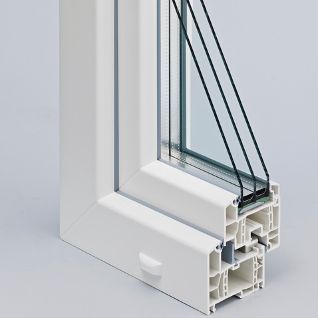

Рис.1. Энергоэффективное окно с шестикамерной коробкой и створкой

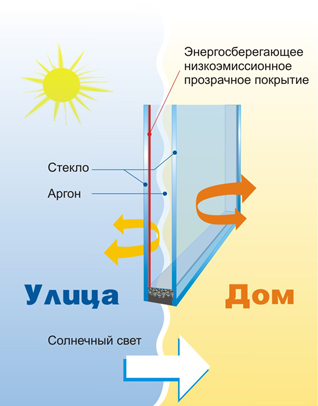

Рис.2. Схема энергосберегающего стеклопакета.

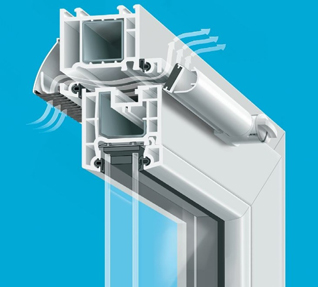

Рис.3. Вентиляция помещения при помощи клапана

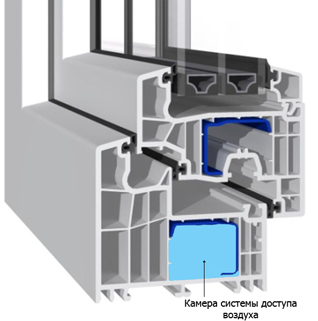

Рис 4. Организация движения воздуха внутри оконной коробки


Примечание

_________________

Журнал Окна и Двери, № 5, 2010

Авторы:
Ольшевский Анатолий Антонович
Жолобов Михаил Валентинович
