Параллельно-сдвижная, откидная система

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

Описание

В зависимости от профильной системы и стеклопакета достигается уровень тепло-шумоизоляции согласно ГОСТу.

Подвижная створка, так же как и в наклонно-поворотном окне, откидывается в режим проветривания.

Для изготовления изделий используют стандартный оконный профиль.

Конструкция может быть изготовлена из пластика, алюминия и дерева.





Область применения параллельно-сдвижной фурнитуры

Ширина створки - 600 --- 1600 мм

Высота створки -  840 --- 2360 мм

Масса створки  -  100/160/200 кг (в зависимости от типа применяемой фурнитуры)

Выход створки -   122 мм   Vihod stvorki 12 mm.jpg

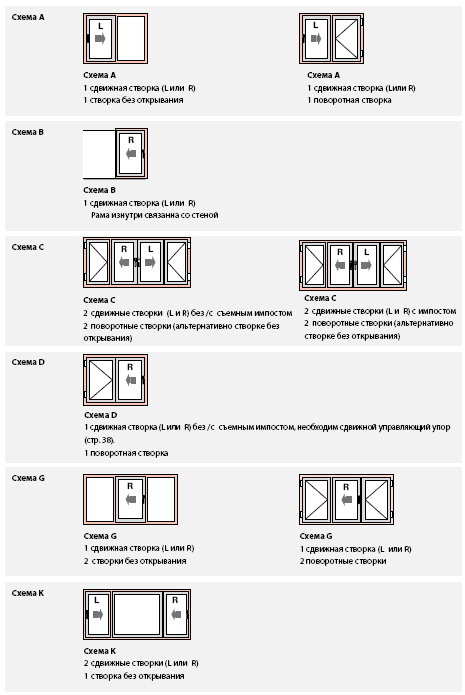

Варианты исполнения

(обозначение в каталогах - схема A,B,C,D,G,K)

Варианты исполнения PSK.jpg

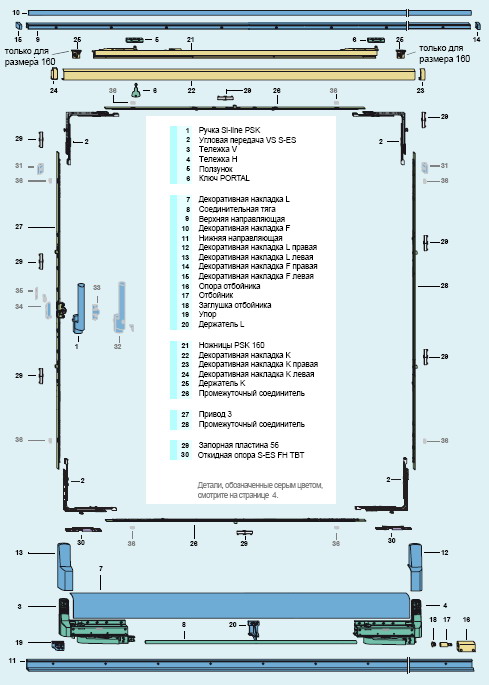

Состав паралельно-сдвижной фурнитуры


Sostav furnituri.jpg


Комплект фурнитуры для одной конструкции, схемы А:

- комплект кареток (поз. 3, 4)

- ножницы (поз.21)

- комплект направляющих (поз. 7-20)

- фурнитура обвязки створки (используется стандартная фурнитура)



Вклад участника:

Доронин В.
