Петли FIRMAX Click-On со встроенным доводчиком

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Петли быстрого монтажа серии Click-On, с диаметром чашки 35 мм

Пет16.jpg 11

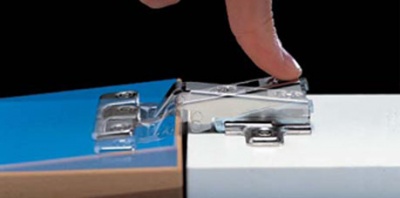

  • Петли с креплением шурупами или запресовкой легко и надежно монтируются по технологии "Click-On" с помощью монтажных планок.

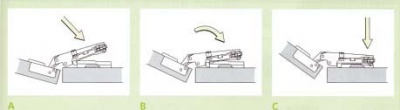

  • Небольшое нажатие пальцем на плечо петли до легкого характерного щелчка - это все, что необходимо для соединения петли с монтажной планкой.
  • Демонтаж петли осуществляется в обратном порядке путем нажатия на рычаг монтажной планки.




Петли FIRMAX Click-On Soft-Close, со встроенным доводчиком

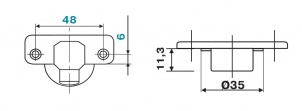

Техническое описание:

  • петля с вмонтированным в плечо петли доводчиком Soft-Close
  • материал - сталь никелированная
  • минимальная глубина отверстия под чашку 11,3 мм
  • возможный диапозон толщины дверей от 14 до 24 мм
  • присадочное расстояние к фасаду - 48 мм
  • монтажные планки заказываются отдельно
Регулировка фасада по глубине осуществляется с помощью эксцентрика на плече петли


Для накладных дверей: *угол открывания 1100
Петли0070.jpg Петли0001сс.jpg


Для смежных дверей:
Петли0071.jpg Петли0002сс.jpg


Для вкладных дверей:
Петли0072.jpg Петли0003сс.jpg


Для угловых дверей (+300):
Петли0073.jpg Петли0004с.jpg


Для угловых дверей (+450):
Петли0074.jpg Петли0005с.jpg


Для угловых дверей (+900):
Петли0075.jpg Петли0006с.jpg



Монтажные планки для петель FIRMAX Click-On со встроенным доводчиком

Для крепления фасадов к корпусу мебельного изделия используются монтажные планки.


Стандартная монтажная планка:




Монтажная планка с эксцентриковой регулировкой:



Декоративные накладки FIRMAX на плечо петли

Декоративные накладки используют для скрытия регулировочных винтов и приданию петли более эстетического вида.
