Петли FIRMAX One-Touch

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

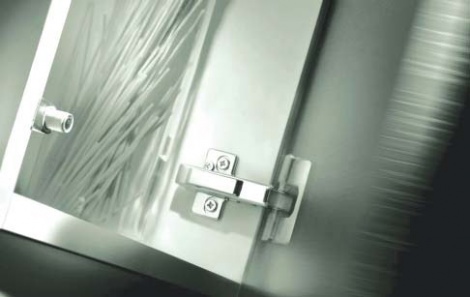

Четырехшарнирные петли FIRMAX One-Touch, диаметр чашки 35 мм

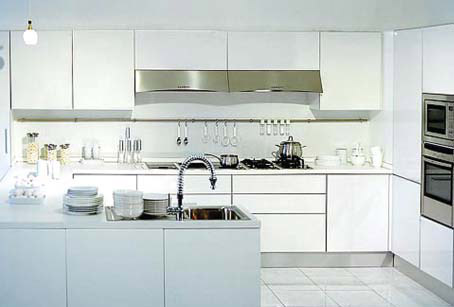

На сегодняшний день, все больше производителей мебели, при создании изделий в стиле модерн, стали применять принцип открывания фасадов без использования мебельных ручек. Это стало возможным благодаря использованию специальных петель FIRMAX One-Touch с дополнительным механизмом.

При использовании петель FIRMAX One-Touch для открывания дверцы мебельного изделия необходимо слегка коснуться дверцы, после чего дверца "отщелкнится" от корпуса и откроется.

1

Петли с креплением шурупами или запрессовкой классического монтажа позволяют устанавливать тяжелые и высокие двери.

В зависимости от вида монтажной планки петли регулируются в двух или трех плоскостях.

Монтаж и демонтаж осуществляются в соответствии со следующей схемой.





Петли FIRMAX Slide-On One-Touch

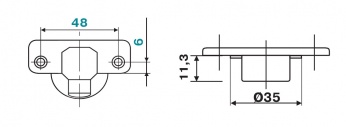

Техническое описание:
  • материал - сталь никелированная
  • минимальная глубина отверстия под чашку 11,3 мм
  • возможный диапозон толщины дверей от 14 до 24 мм
  • присадочное расстояние к фасаду - 48 мм
  • монтажные планки заказываются отдельно


Для накладных дверей:
*угол открывания 1100


Для вкладных дверей:
*угол открывания 1100

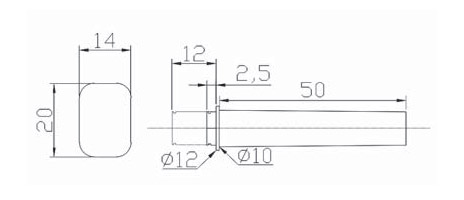

Система One-Touch
Схема монтажа для накладного фасада:
Схема монтажа для вкладного фасада:


Система One-Touch

Петли0735.jpg Пет26.jpg


Монтажные планки для петель FIRMAX Slide-On One-Touch

Для крепления фасадов к корпусу мебельного изделия используются монтажные планки.

Монтажная планка под шуруп:


Монтажная планка с евровинтом:




Декоративные накладки FIRMAX на плечо петли

Декоративные накладки используют для скрытия регулировочных винтов и приданию петли более эстетического вида.
