Петли FIRMAX Slide-On с диаметром чашки 26 мм

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

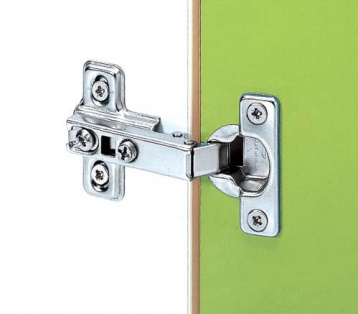

Четырехшарнирные петли FIRMAX Slide-On, диаметр чашки 26 мм

Петли с креплением шурупами или запрессовкой классического монтажа позволяют устанавливать тяжелые и высокие двери.
В зависимости от вида монтажной планки петли регулируются в двух или трех плоскостях.
Монтаж и демонтаж осуществляется в соответствии со следующей далее схемой.

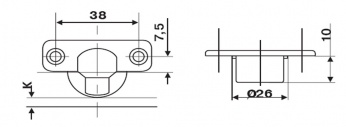

Петли Firmax Slide-On для сплошных фасадов

Техническое описание:
  • материал - сталь никелированная
  •  глубина отверстия под чашку 10 мм
  • возможный диапозон толщины дверей от 12 до 22 мм
  • присадочное расстояние к фасаду - 38 мм
  • монтажные планки заказываются отдельно


Для накладных дверей: *угол открывания 1050
Петли0033.jpg Петли0001сс.jpg


Для вкладных дверей: *угол открывания 1050
Петли0035.jpg Петли0003сс.jpg

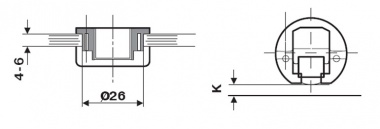

Петли Firmax Slide-On для фасадов из стекла

Техническое описание:
  • материал - сталь никелированная
  • толщина стекла от 4 до 6 мм
  • расстояние от чашки до края фасада от 4 до 8 мм
  • монтажные планки и декоративные заглушки на стекло заказываются отдельно


Для накладных дверей:
*угол открывания 950


Для вкладных дверей:
*угол открывания 950


Монтажные планки для петель FIRMAX Slide-On с диаметром чашки 26 мм

Для крепления фасадов к корпусу мебельного изделия используются монтажные планки.

Монтажная планка под шуруп:

Петли0182.jpg Петли0182с.jpg Петли0140cc.jpg



Монтажная планка под евровинт:

Петли0185.jpg Петли0182с.jpg Петли0143cc.jpg


Декоративная заглушка для петель FIRMAX под стекло
