Петли FIRMAX Slide-On

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Четырехшарнирные петли FIRMAX Slide-On, диаметр чашки 35 мм

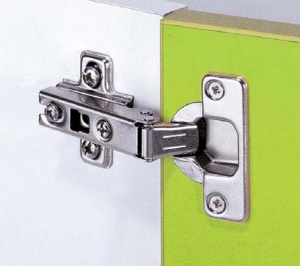

Пет1.jpg  Петли с креплением шурупами или запрессовкой классического монтажа позволяют устанавливать тяжелые и высокие двери.
В зависимости от вида монтажной планки петли регулируются в двух или трех плоскостях.
Монтаж и демонтаж осуществляется в соответствии со следующей далее схемой.





















Схема расчета количества петель на 1 дверь:







11111111111111111111111  11111111111111111111111 11111111111111111111111 11111111111111111111111


Варианты регулировок петель:

111111111111 Пет3.jpg

Регулировка расстояния от корпуса
Регулировка наложения двери по ширине 11111 Регулировка наложения двери по высоте

11111111111111111111111 11111111111111111111111 11111111111111111111111 11111111111111111111111 11111









Петли Firmax Slide-On для сплошных фасадов

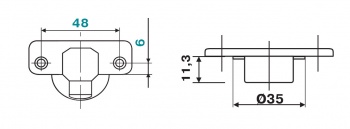

Петл1.jpg Техническое описание:
  • материал - сталь никелированная
  • минимальная глубина отверстия под чашку 11,3 мм
  • возможный диапозон толщины дверей от 14 до 24 мм
  • присадочное расстояние к фасаду - 48 мм
  • монтажные планки заказываются отдельно


Для накладных дверей:
*угол открывания 1100
Петли0001сс.jpg Петли0001п.jpg


Для смежных дверей:
*угол открывания 1100
Петли0002сс.jpg Петли0002п.jpg


Для вкладных дверей:
*угол открывания 1100
Петли0003сс.jpg Петли0003п.jpg


Для угловых дверей (+300):
*угол открывания 1100


Для угловых дверей (+450):
*угол открывания 1100


Для угловых дверей (+900):
*угол открывания 1100
Петли0006с.jpg Петли0006.jpg


Специальная накладная петля
*угол открывания 1650

Пет11.jpg Петли0008.jpg


Для угловых дверей (+2700):
*используется совместно со специальной накладной петлей (угол открывания 1650)
Петли0007с.jpg Пет10п.jpg Петли0007.jpg



Петли Firmax Slide-On для фасадов из алюминиевого профиля


Техническое описание:

  • материал - сталь никелированная
  • фрезировка под петлю 28х7
  • регулировка в 3-х плоскостях
  • возможный диапозон толщины дверей от 14 до 24 мм
  • винты для крепления петли к фасаду в комплекте
  • монтажные планки заказываются отдельно


Для накладных дверей: Угол открывания 1100
Петли0024c.jpg Петли0024.jpg


Для смежных дверей: Угол открывания 1100
Петли0025c.jpg Петли0025.jpg


Для вкладных дверей: Угол открывания 1100
Петли0026c.jpg Петли0026.jpg


Для угловых дверей (+300):
Угол открывания 1100


Для угловых дверей (+450):
Угол открывания 1100


Для угловых дверей (+900):
Угол открывания 1100
Петли0029c.jpg Петли0029п.jpg



Монтажные планки для петель FIRMAX Slide-On

Для крепления фасадов к корпусу мебельного изделия используются монтажные планки.


Монтажная планка под шуруп:

Петли0140с.jpg Петли0140cc.jpg



Монтажная планка с евровинтом:

Петли0140с.jpg Петли0143cc.jpg



Декоративные накладки FIRMAX на плечо петли

Декоративные накладки используют для скрытия регулировочных винтов и приданию петли более эстетического вида.
