Пневмопресс для обработки профилей серии S108 Alumark

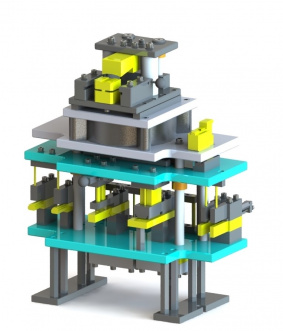

Пневматический пресс ALM731921 предназначен для выполнения операций по пробивке монтажных отверстий в алюминиевых профилях, используемых для сборки конструкций серии S108 Alumark.

Пресс позволяет выполнять 9 операций.


Операция 1. Обработка вертикальной рамы

1.1 Обработка стенки по длине 50,5 мм в профиле ALM231102.
1.2.Обработка стенки по длине 34,5 мм в профиле ALM231102.
Операции зеркальные (правая/ левая заготовки профиля).

Операция 2. Обработка вертикальной рамы

2.2.Изготовление отверстий Ø4,5 мм, на высоте 21 мм в профиле ALM231102
2.2.Изготовление отверстий Ø4,5 мм, на высоте 5 мм в профиле ALM231102
Операции зеркальные (правая/ левая заготовки профиля).

Операция 3. Обработка вертикальной рамы

2.2.Изготовление отверстий Ø8,5 мм, на высоте 21 мм в профиле ALM231102
2.2.Изготовление отверстий Ø8,5 мм, на высоте 5 мм в профиле ALM231102
Операции зеркальные (правая/ левая заготовки профиля).

Операция 4. Обработка створок

Вскрытие фурнитурного паза размером 5х20,1мм в профиле ALM221201/ ALM221202/ ALM221203

Операция 5. Обработка створок под сухарь

Изготовление сквозных отверстий Ø10,5мм в профиле ALM221201 / ALM221202 /ALM221203

Операция 6. Обработка створок под сухарь

Изготовление паза 16х10,5 мм в профиле ALM221201 / ALM221202 /ALM221203
Паз выполнить не сквозным.

Операция 7. Обработка горизонтальной рамы

Изготовление отверстий Ø4,5 мм в профиле ALM231101
Отверстия выполнить не сквозными

Операция 8. Обработка импоста

8.1. Изготовление отверстий Ø5 мм в профиле ALM221240
8.2. Изготовление отверстий Ø5 мм в профиле ALM221241

Операция 9. Обработка торцевой накладки

Изготовление паза 30,1х41 мм и отверстия Ø3,7 мм в профиле ALM221401
Операции зеркальные
