Подбор доводчика и правила эксплуатации

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Работоспособность и долговечность доводчика зависит от правильного подбора и правильной эксплуатации в процессе использования.

Данную статью мы хотим посвятить корректному подбору и правилам эксплуатации доводчиков.

1. Важно правильно подобрать усилие доводчика, соответствующее параметрам двери, на которую он будет установлен. Для того нам необходимо знать 2 основных параметра, это ширина дверной створки и ее вес.

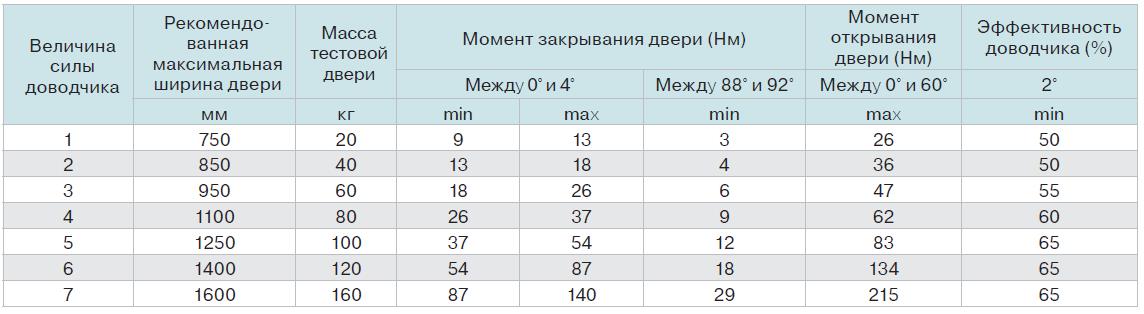

Таблица подбора усилия доводчика.jpg

Зная ширину створки и ее вес можно использовать данную таблицу, однако стоит учитывать, что в ней указаны максимальные значения параметров, соответствующие определенному значению EN. Такие известные производители дверных доводчиков как: Geze и Dorma предлагают для этого использовать следующие таблицы:

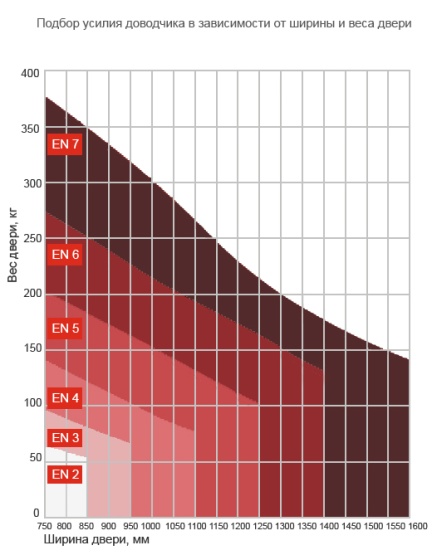

DORMA

Таблица подбора усилия доводчика от Dorma.jpg

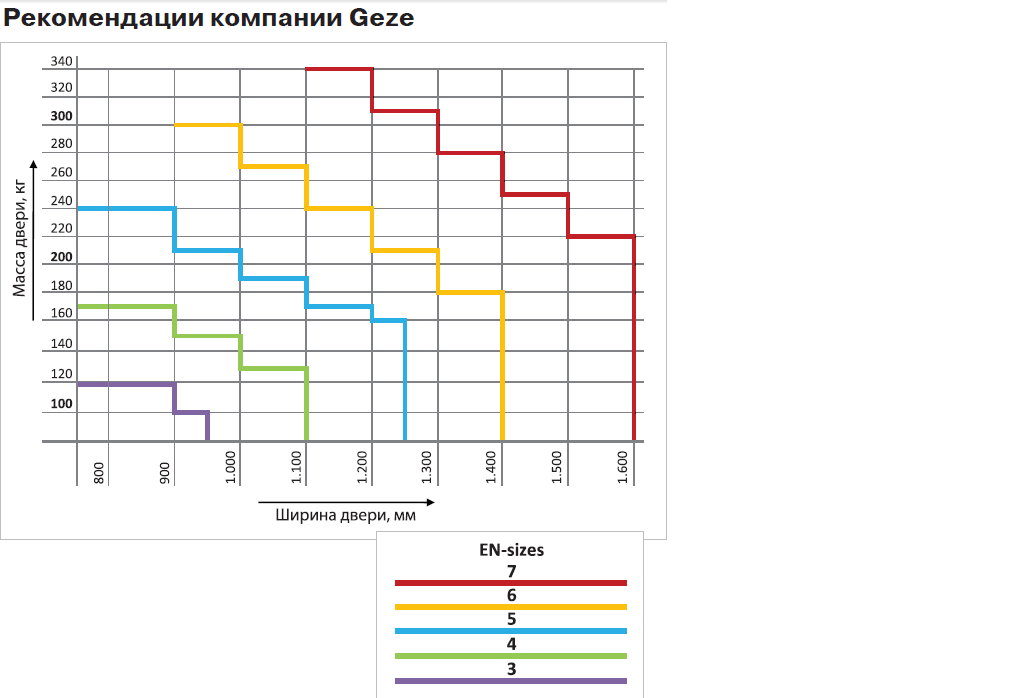

GEZE

Таблица GEZE.png

Как видно данные таблицы выполнены в виде графиков с осями X и Y, где ось X отображает ширину дверной створки, а ось Y отображает ее вес. Зная параметры двери, на которую планируется установка доводчика, мы с помощью таблицы находим точку пересечения двух осей на графике и определяем какому значению должно соответствовать усилие требуемого нам доводчика. Если точка пересечения находится на границе между значениями усилий, рекомендуется выбрать доводчик с большим усилием. Например, если у нас дверь шириной 1100 мм и весом около 80 кг, как видно на таблице предложенной компанией Dorma точка пересечения этих параметров находится на границе усилий EN4 и EN5, для такой двери рекомендуется использовать доводчик с усилием EN5.

2. Важно осуществить правильный монтаж доводчика, в этом нам поможет инструкция, находящаяся в каждой упаковке с доводчиком. Примечание – не допускается монтаж доводчика на неровную поверхность, деформация корпуса ведет к поломке доводчика.

3. После установки доводчика, необходимо осуществить правильные настройки. Каждый доводчик имеет минимум 3 регулировки – это регулировка усилия пружины (вентилем или путем смещения тела доводчика относительно дверной створки), регулировка скорости закрывания (180º-15º) и регулировка конечного дохлопа (15º-0º). Для этого нам понадобится отвертка и знание нормативных требований, применяемых к доводчикам. - Дверь должна закрываться за полных 5 секунд при окружающей температуре +25ºС, при температуре +40ºС не менее 3 секунд, при температуре -15ºС не более 25 секунд. Исходя из данных стандартов следует, что доводчик нуждается в сезонных регулировках в случаях, когда он установлен на внешние (входные) двери.

4. После осуществления всех настроек важно правильно эксплуатировать доводчик, а именно:

  • не допускается самостоятельная разборка доводчика, это опасно, т.к. внутри установлена тугая пружина.
  • не рекомендуется разъединять шарнир рычага в процессе эксплуатации доводчика.
  • регулировочные винты скорости закрывания должны быть обращены в сторону петель.
  • доводчик нуждается в сезонных регулировках, при значительном изменении температуры окружающей среды осуществите регулировки скорости закрывания и конечного дохлопа.
  • не допускается принудительное закрывание двери с установленным на нее доводчиком.


Вклад участника:

Люляхин Дмитрий
