Подъемно-сдвижная система

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание
Hs 2.jpg


Подъемно-сдвижная система фурнитуры для тяжелых створок (массой до 300/400 кг)

Эта система подходит для конструкций из пластика, дерева и алюминия.

Для изготовления изделий требуется

особый профиль,

позволяющий изготавливать массивные конструкции с массой створки до 400 кг.

Конструкция может быть изготовлена из пластика, дерева или алюминия.

Идеально подходит для остекления зимних садов, а так же входных групп.


Назначение

Подъемно-сдвижная фурнитура предназначена для изготовления конструкций с весом створок до 300/400 кг

Ширина створки -            720 --- 3335  мм

Высота створки -            1175 --- 2675 мм

Масса створки -               300 / 400 кг (в зависимости от типа применяемой фурнитуры)

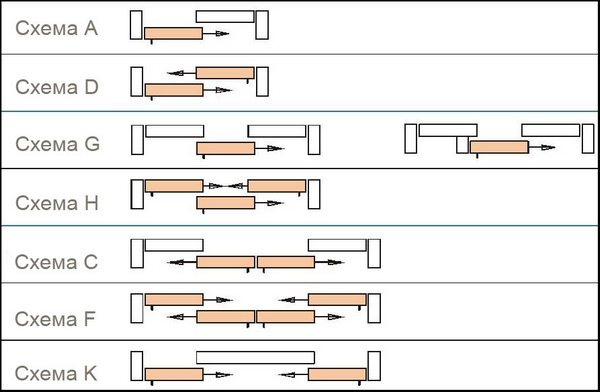

Варианты исполнения

(обозначение в каталогах - схема A,C,D,F,G,...)

Схемы HS.jpg

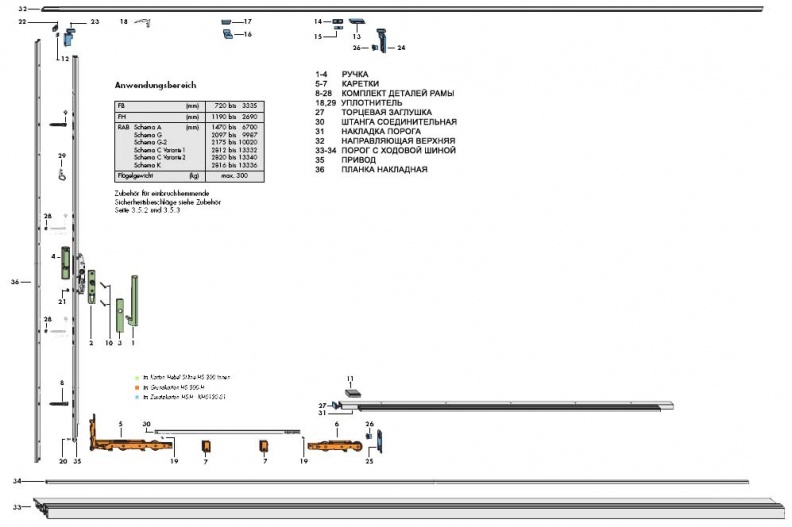

Комплект фурнитуры (схема А)

Состав фурнитуры HS3.jpg

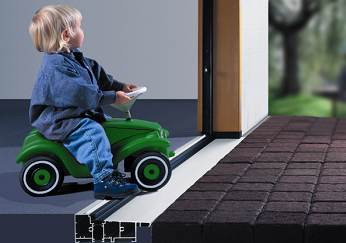

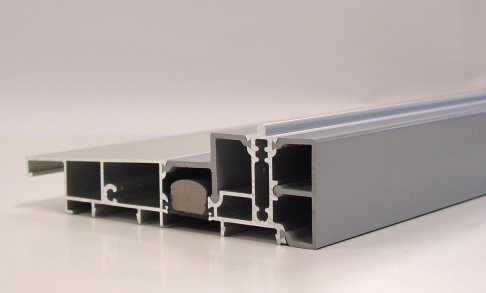

Конструкция порога

Конструкция порога позволяет устанавливать портал на уровне пола, без выступающих элементов

Порог HS300.jpgHS порог 4.jpg


Монтаж портальной конструкции

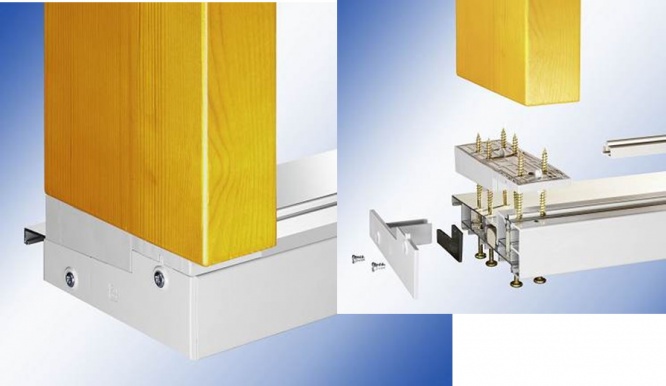

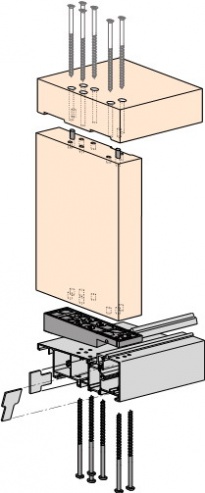

Сборка рамы


HS угловое соединение2.jpgHS угловое соединение.jpg


Установка фурнитуры


HS порог 555.jpg


Доронин Вячеслав

Обратная связь Автору
