Подъемно-сдвижные системы

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
5

Любой человек при строительстве собственного жилья стремится сделать его максимально комфортным и функциональным. При таком подходе, в остеклении своего дома, главное, что должно обеспечиваться, это:

  • пропускание максимального количества света
  • необходимая функциональность
  • безопасность
  • конструкция должна гармонировать и дополнять общий облик дома

В каждом доме есть выход на балкон, веранду или террасу. Как правило это самое светлое место в доме, и оконная конструкция должна способствовать этому. Одним из лучших решений, для организации выхода на террасу или веранду, является подъемно-сдвижная система.

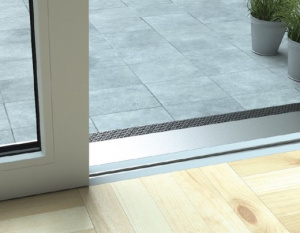

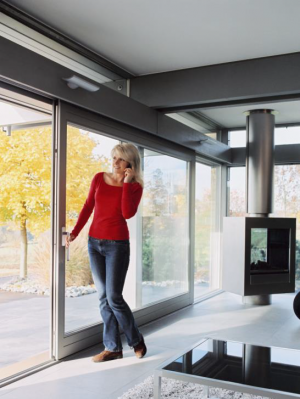

Раздвижная система Siegenia HS

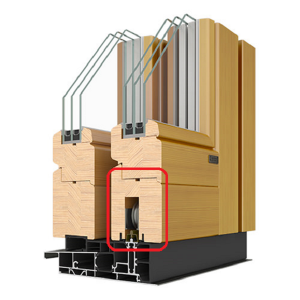

Сечение деревянного профиля подъемно-сдвижной системы

Принцип работы

Работа подъемно-сдвижной системы основана на параллельном смещении створок относительно рамы. Благодаря такому принципу действия конструкция не занимает место в помещении. Створка двигается по специальным направляющим за счет роликов, установленных в нижней части створки. Ролики выполнены из композитного материала и установлены в металлических каретках. Такая конструкция позволяет изготавливать сдвижные створки весом до 400 кг. При этом высота створки может достигать 2,6 метра, а ширина 3 метров.

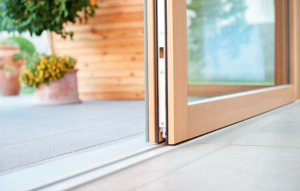

Обвязка подъемно-сдвижной системы

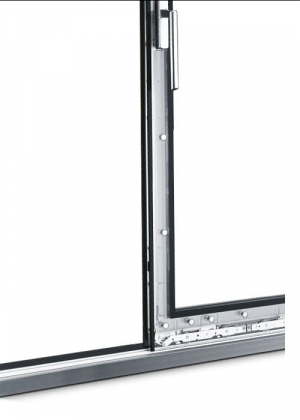

Штульп подъемно-сдвижной системы


Фурнитура для таких массивных створок тоже особенная. Она отличается от обычной оконной фурнитуры для работы с таким большим весом: • Ширина штульпа фурнитуры увеличена и составляет 22 мм. Это необходимо для передачи усилия всем элементам обвязки на такой большой створке. • Для управления открытием используется специальная система тяг, которые управляют подъемным механизмом кареток • Вместо стандартных цапф используются противовзломные запоры или крюки. Они обеспечивают не только минимальное усилие при запирании, но и высокий уровень противовзломности и защиты от проникновения. • Для открытия используется ручка с более длинным рычагом (до 200 мм), что делает процесс управления створкой сравнимым с обычным окном.




Подъемно-сдвижная система Siegenia HS


Еще одной ключевой особенностью подъемно-сдвижных конструкций является принцип открывания створки. При открытии створки ручкой, происходит не поворот створки, а поднятие ее над направляющей. При закрывании, происходит обратное движение – створка плавно опускается на направляющую, прижимая уплотнение своим весом. Благодаря такой особенной фурнитуре, с управлением самой большой и тяжелой подъемно-сдвижной конструкцией справится даже ребенок.

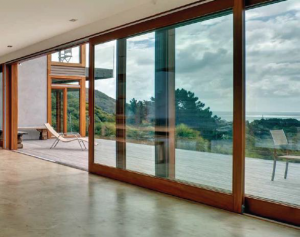

Подъемно-сдвижная система Roto Life




Возможности по оптимизации пространства

Подъемно-сдвижные конструкции благодаря своему строению, позволяют максимально эффективно использовать пространство как внутри дома, так и снаружи. Так при использовании нескольких створок (до 4 створок одновременно), можно открывать проем на рекордные 16 метров. Вкупе с отсутствием выступающего порога, это позволяет убрать границу между помещениями, например, одним движением объединять гостиную и террасу.

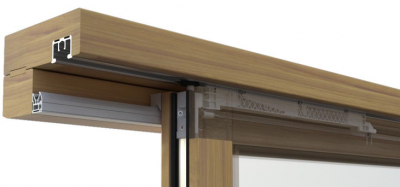

Доводчик створки Siegenia SOFT Close



Функциональность

Помимо ключевой функции – открывать проем, современные подъемно-сдвижные конструкции обладают дополнительным функционалом, который делает их использование еще более комфортным. Например, встроенная система доводчиков предупреждает резкое закрытие или открытие створки и позволяет избежать травм при использовании.

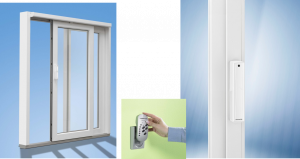

Система дистанционного управления открыванием створки



Если механических доводчиков недостаточно или жилище построено по принципу «Умный дом», то для таких Клиентов есть решение – система автоматического электрического закрывания. При наличии такой системы, управление створкой происходит нажатием одной кнопкой или даже удаленно при подключении к системе «Умный дом».

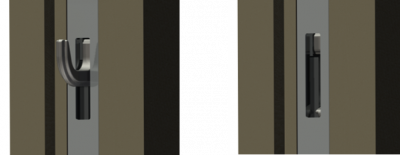

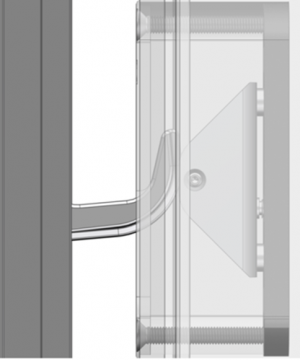

Крюковой запор
Крюковой запор на_штульпе



Безопасность

Использование подъемно-сдвижных систем в частном домостроении предъявляет дополнительные требования к безопасности конструкции. Для обеспечения необходимого уровня безопасности используются специальные технические решения: • Специальные запорные цапфы или крюковые запоры. В отличие от обычной оконной фурнитуры, запорные элементы имеют более массивную форму и обладают повышенной устойчивостью к взлому • Запираемые основные приводы. Основные запоры в подъемно-сдвижных системах по-умолчанию имеют место для установки профильного цилиндра. Это обеспечивает дополнительную защиту при отсутствии хозяев дома. • Увеличенная толщина профиля и стеклопакета. В подъемно-сдвижных системах предъявляются особые условия к профилю и стеклопакету. Профиль должен иметь усиленную конструкцию и замкнутое стальное армирование не менее 2 мм, а стеклопакет имеет сложную структуру и как правило дополнительно усилен пленкой или закаленным стеклом. Это значительно осложняют проникновение в помещение.
