Подъемный механизм Huwilift Senso

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
12

Описание

Senso osnovnoy.jpg

Подъемный механизм Huwilift Senso относится к механизмам вертикального открывания со встроенной системой демпфирования.

Назначение:

Механизм предназначен для подъема складных фасадов.

Возможность использования с различными фасадами из МДФ, ДСП и алюминиевого профиля.

Комплектность:

Mehanizm vertik skliya Huwilift Senso H720 nagr 3 55 5 kg HWL0062.jpg

Механизм Huwilift Senso включает в себя :

  • две пластиковые заглушки, исполненные в сером цвете и предназначенные для того, чтобы скрыть основные рабочие элементы механизма
  • механизм Senso (2шт.)
  • крепления к корпусу мебельного изделия (2 шт.)
  • крепление к сплошному фасаду или из широкого алюминиевого профиля (2шт.);
  • комплект крепежа (4 шурупа М5х16).

Для соединения складных фасадов между собой , необходимо использовать две центральные петли, соединяющие фасады между собой (в комплект изделия не входят) и две петли, соединяющие фасад с корпусом мебельного изделия (в комплект не входят).

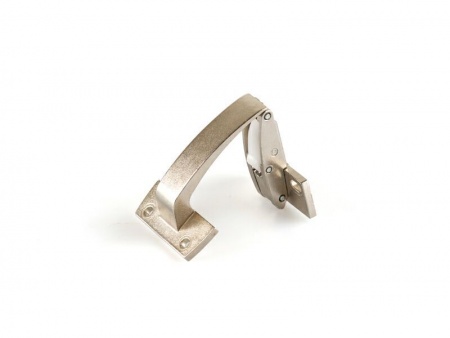

Petlya centr dlya Huwilift Fold HWL0055.jpg
Петля центральная


В случае монтажа механизма к фасаду из изготовленному узкого алюминиевого профиля, дополнительно к вышеперечисленным элементам, необходимо приобрести

крепление к алюминиевому профилю и адаптер крепления к алюминиевому профилю.

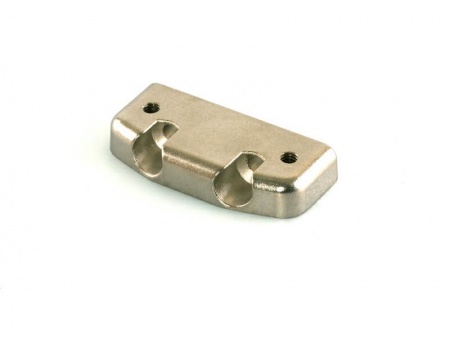

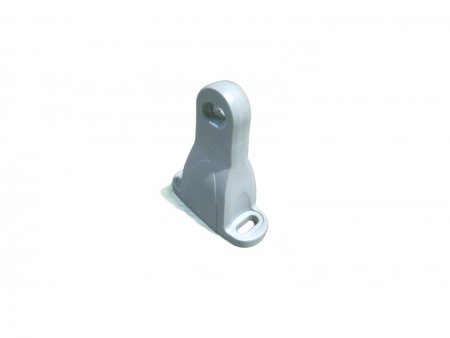

Kreplenie Senso.jpg Adapter dkrepleniya k alum prof 20mm d Huwilift Senso nikel HWL0071.jpg
Крепление к алюминиевому профилю Адаптер крепления к алюминиевому профилю

Технические характеристики:

  • Механизм выполнен из стали и алюминия
  • Диапазон регулировки фасада по высоте +/-3 мм;
  • Диапазон регулировки фасада по горизонтали +/-3 мм;
  • Регулировка усилия удерживающего фасад
  • Регулировка угла открывания;
  • Регулировка среднего усилия затягивания;
  • Применяются при использовании дверей высотой 540мм-720мм;
  • Допустимый вес фасада при монтаже 3-20 кг.


Senso Regulirovka po visote.jpg Senso Regulirovka po gorizontali.jpg Senso Regulirovka uderzivayushegosya usilia.jpg Senso Regulirovka ugla raskritya.jpg Senso Regulirovka srednego usiliya.jpg
Регулировка по высоте Регулировка по горизонтали Регулировка усилия удерживающего фасад Регулировка угла открывания Регулировка среднего усилия затягивания

Монтаж:

Montazh mechanizma senso.jpg

Montazh mechanizma Senso 2.jpg

Монтажные размеры:
Высота фасада, мм ð D H R T U V W
550 101° 57,5 290 63,5 70 139 192 390
600 101° 73,5 326 79,5 70 130 170 405
650 103° 67,5 340 73,5 95 160 220 425
720 102° 75,5 378 81,5 96 207 261 456
800 100° 71,5 392 77,5 85 255 260 500
865 102° 47,5 400 53,5 120 260 315 525

Значение R - для фасадов с алюминиевой рамой 20мм

Значение D - для сплошных фасадов.

Основные достоинства:

  • Конструкция петли исключает возможность прищемления руки
  • Позволяют использовать в конструкции двери различной высоты – 2/3 главная и 1/3 основание.
  • Оснащены системой демпфирования, обеспечивающей мягкость и безопасность закрытия фасада.


Ссылки

С ассортиментом подъемных механизмов Huwilift Senso Вы можете ознакомиться на сайте компании ТБМ

Вклад участников

Статья создана сотрудником компании ТБМ Годзишевский Юрий
