Подготовка комплектующих для установки окна в проем

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3
Рекомендуется использовать опорные колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород не менее 80 ед. по Шору. Длина колодки должна составлять – 100-120 мм (для распределения нагрузки от веса конструкции по большей площади и снижения точечной нагрузки на профили коробки и саму опорную колодку), ширина - не более 30 мм (по ширине подставочного профиля) и клинья (в целях уменьшения трудозатрат на объекте желательно иметь уже готовые вспомогательные приспособления).
9 файл.JPG

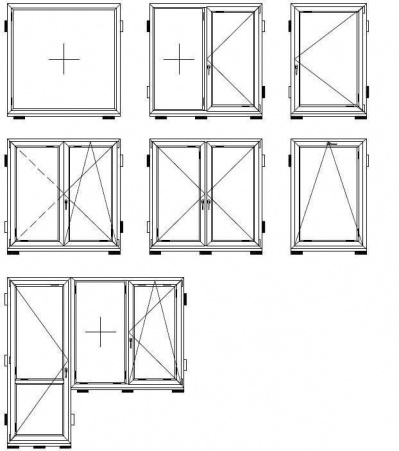

Опорные колодки (несущая подкладка) под оконным блоком необходимы для переноса веса светопрозрачной конструкции на стену в обход утеплителя. Устанавливаются под вертикальными элементами коробки оконного блока в необходимых местах. Боковые подкладки устанавливаются на расстоянии около 200-250 мм от углов коробки светопрозрачной конструкции, размеры боковых подкладок выбираются аналогично размерам нижних несущих подкладок. Установка боковых клиньев в самых углах коробки недопустима, так как колодки будут препятствовать термическим деформациям светопрозрачной конструкции при сезонном и суточном изменении температуры воздуха, при этом возможно избыточное напряжение подкладок, а это приведет к деформации коробки.


несущая (опорная) подкладка (после монтажа не удаляется);

временная подкладка (после механической фиксации коробки удаляется).

Рама располагается симметрично в оконном проеме, если иное расположение не оговорено условиями Договора.Рама располагается симметрично в оконном проеме, если иное расположение не оговорено условиями Договора. Места продольных соединений профилей, например соединение подставочного профиля с нижним горизонтальным профилем коробки, соединение профиля коробки и расширительного профиля и т.п., должны
уплотняться лентой ПСУЛ.

10 файл.JPG

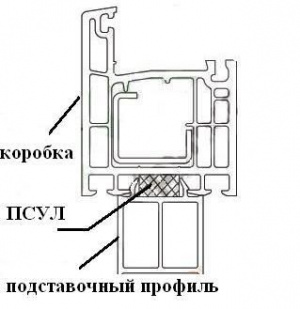

                                                                                                                                                                                                                                                        Рисунок №3
11 файл.JPG
В узлах соединения отдельных коробок изделий между собой или их примыкания к подставочным, доборным, эркерным или соединительным профилям следует выполнять мероприятия, предотвращающие образование тепловых мостиков. Камеры, образующиеся в стыках вышеперечисленных профилей с коробками изделий, и открытые торцы камер дополнительных профилей должны быть надежно герметизированы. В таких узлах допускается установка саморасширяющихся лент (ПСУЛ) или других изоляционных материалов, обеспечивающих необходимое сопротивление теплопередаче и деформационную устойчивость (рис. 3).
Раму с установленным снизу подставочным профилем установить в проем, поставить на несущие подкладки (от углов надо отступать приблизительно по 15 см), плотно расположив их по краям изделия и обяза¬тельно под импосты и распорные (боковые клинья), при этом исключить силовое воздействие на профили коробки.

 После установки изделий выравнивающие временные подкладки удаляются!
