Полисульфидный герметик
Содержание
Описание
Полисульфидные герметики представляют собой двухкомпонентную эластичную уплотняющую массу без содержания растворителей, применяемую в производстве стеклопакетов.
Герметик получают путём смешивания компонента А (полимер, пластификатор и наполнитель) с компонентом В (композиция структурирующего вещества, пластификатора и пигмента). Полученная путём смешивания двух компонентов масса с течением времени подвергается застыванию (вулканизации), а после окончательного отвердения представляет собой стабильно эластичный, резинообразный уплотняющий материал, характеризующийся низким коэффициентом проницаемости для водяного пара и газов и хорошей адгезией к стеклу и алюминию.
Назначение
Полисульфидные герметики применяются в качестве вторичного герметизирующего слоя в двуступенчатом стеклопакете.
Основные функции:
- Преграда для проникновения влаги внутрь стеклопакета;
- Преграда для пермиации газа из стеклопакета (если он газонаполненный)
- Вспомогательное средство для монтажа стеклопакета.

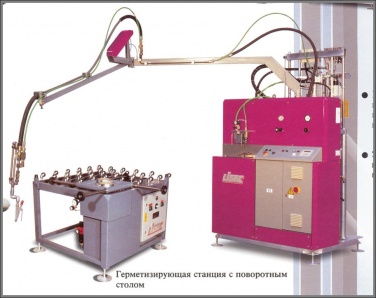

Наносится на дистанционную рамку с помощью полисульфидного экструдера либо вручную.
При работе на оборудовании необходимо следить за правильной установкой дозирующего цилиндра для обеспечения требуемого соотношения компонентов в смеси. Смесь компонентов герметика должна быть использована в течении 15-20 минут ( при 20 ºС). При более высоких температурах время выработки уменьшается.Преимущественные характеристики полисульфидных герметиков
- Низкие значения диффузии газов и водяного пара
- Отличная адгезия полисульфидов к алюминию и стеклу
- Длительная жизнеспособность и быстрое время окончательного отверждения
- Улучшенные возможности машинной переработки, легкая переработка на автоматическом оборудовании
- Низкая паропроницаемость для длительной эксплуатации стеклопакетов и низкий коэффициент проникновения влаги
- Не являясь вредным для здоровья, не оказывает влияния на органы дыхания, зрения и кожные покровы человека. Не требует введения дополнительных ограничений, например, работы в перчатках и т.д.
Механизм протекания химической реакции
Процесс отверждения полисульфида основан на принципе реакции поликонденсации материала в рамках окислительного процесса, в результате чего образуется пространственная структура. Меркаптановые концевые группы молекул полимера взаимодействуют с диоксидом марганца, содержащимся в компоненте В, при этом возникают т.н. бисульфидные мостики. Связанные молекулы полисульфида придают материалу прекрасные эластичные свойства и определяют универсальное применение полисульфидного герметика при производстве стеклопакетов.
Время отвержение герметика
- Время отверждения герметика зависит от температуры и влажности окружающей среды
- Не рекомендуется использование герметика при температуре окружающей среды менее 15 ºС
- Потеря жизнеспособности герметика (потеря технологичности массы при нанесении) происходит через 40 – 60 минут ( при 20 ºС) после смешивания компонента А и отвердителя В
- Время отверждения герметика ( достижение твердости 30 усл. ед. по Шору А) составляет 100 – 120 мин ( при 20 ºС). При достижении герметиком твердости 30 усл. ед. по Шору А возможна внутризаводская транспортировка готового стеклопакета
- Окончательное отверждение герметика ( для обеспечения требуемых эксплуатационных характеристик) - через 24 часа.
Смешивание компонентов герметика
Высокие адгезионные и прочностные характеристики полимеризованного герметика зависят от точности дозирования обоих компонентов продукта (А основа + В отвердитель). Компоненты герметика смешиваются в соотношении 10 : 1 по объему. Любое отклонение от данного соотношения смешивания приводит к ухудшению тех. характеристик.
Недостатки полисульфидных герметиков
- Низкая устойчивость к ультрафиолету
- Свойство набухать под воздействием воды, что приводит к увеличению их паропроницаемости
- Несовместимость со смолами, так как в местах соприкосновения герметика со смолой происходит отслоение смолы от стекла
Дополнительная информация
Регламентирующие документы
ГОСТ 24866-99 Стеклопакеты клееные строительного назначения
